申請日2013.12.05

　　公開(公告)日2014.03.26

　　IPC分類號B63J4/00

　　摘要

　　本發明公開了一種機艙壓載水處理裝置，其包括第一支架、第二支架、角鋼、紫外線消毒器、立柱、壓載管、淡水冷卻管、連接桿，紫外線消毒器、立柱都連接在第一支架和第二支架之間，兩個角鋼固定在立柱的兩端且分別套在第一支架和第二支架上，壓載管位于紫外線消毒器和立柱之間，淡水冷卻管和壓載管之間通過連接桿連接，一個角鋼、一個紫外線消毒器、一個立柱、一個壓載管、一個淡水冷卻管、一個連接桿構成一個模塊。本發明提高單元、模塊設計質量，提高設計速度，使舾裝階段工序前移，縮短造船周期。

　　權利要求書

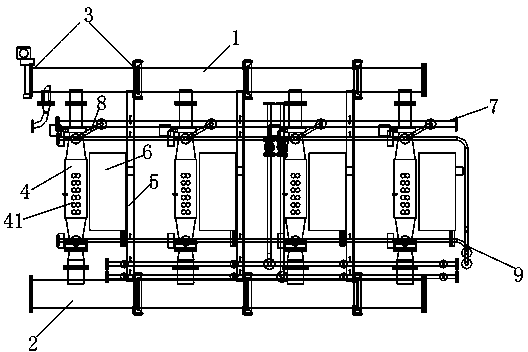

　　1.一種機艙壓載水處理裝置，其特征在于，其包括第一支架、第二支架、角鋼、紫外線消毒器、立柱、壓載管、淡水冷卻管、連接桿，紫外線消毒器、立柱都連接在第一支架和第二支架之間，兩個角鋼固定在立柱的兩端且分別套在第一支架和第二支架上，壓載管位于紫外線消毒器和立柱之間，淡水冷卻管和壓載管之間通過連接桿連接，一個角鋼、一個紫外線消毒器、一個立柱、一個壓載管、一個淡水冷卻管、一個連接桿構成一個模塊。

　　2.如權利要求1所述的機艙壓載水處理裝置，其特征在于，所述紫外線消毒器與至少一根舷外排出管連接。

　　3.如權利要求1所述的機艙壓載水處理裝置，其特征在于，所述紫外線消毒器上設有通孔。

　　說明書

　　機艙壓載水處理裝置

　　技術領域

　　本發明涉及一種水處理裝置，特別涉及一種機艙壓載水處理裝置。

　　背景技術

　　因?yàn)榇�舶壓載水的無控制排放對海洋生態、公眾健康造成嚴重危害，2004年，國際海事組織(IMO)通過了《國際船舶壓載水和沉積物控制與管理公約》，旨在防止船舶壓載水排放引起的外來物種入侵，病原體傳播導致的環境、人類健康、財產及資源方面損害。《國際船舶壓載水和沉積物控制與管理公約》規定，從2009年起新造船舶必須安裝壓載水處理設備，并對現有船舶實施追溯，到2017年所有遠洋船舶均須安裝壓載水處理設備。否則，公約生效后就不能駛?cè)隝MO成員國港口，違反公約將面臨制裁和處罰。隨著《國際船舶壓載水和沉積物控制與管理公約》生效日期的臨近，世界各國都在加緊研發船舶壓載水處理技術。截至目前，國外研發機構共30余家，已有13家研發機構獲得IMO初步批準，其中瑞典、德國、韓國及挪威已獲最終批準。壓載水處理技術的產業化不僅是保護海洋生態環境的迫切需要，而且對提高國產船舶關鍵設備裝船率、提高航運業和造修船業核心競爭力具有重要意義。由于新的規范要求現造所有船舶都需安裝壓載水處理系統，原緊湊的機艙空間需調整設備的布置來壓縮空間達到布置這套大型的設備�，F(xiàn)有機艙壓載水處理裝置設計速度慢，造船周期上。

　　發明內容

　　本發明所要解決的技術問題是提供一種機艙壓載水處理裝置，其提高單元、模塊設計質量，提高設計速度，使舾裝階段工序前移，縮短造船周期。

　　為解決所述技術問題，本發明提供了一種機艙壓載水處理裝置，其特征在于，其包括第一支架、第二支架、角鋼、紫外線消毒器、立柱、壓載管、淡水冷卻管、連接桿，紫外線消毒器、立柱都連接在第一支架和第二支架之間，兩個角鋼固定在立柱的兩端且分別套在第一支架和第二支架上，壓載管位于紫外線消毒器和立柱之間，淡水冷卻管和壓載管之間通過連接桿連接，一個角鋼、一個紫外線消毒器、一個立柱、一個壓載管、一個淡水冷卻管、一個連接桿構成一個模塊。

　　優選地，所述紫外線消毒器與至少一根舷外排出管連接。

　　優選地，所述紫外線消毒器上設有通孔。

　　本發明的積極進步效果在于：一，本發明減少了舾裝件在船上相互連接的工作量，使安裝工作更趨完善化。二，大部分舾裝工作移到車間內和總組進行，大幅度減少船臺(船塢)的舾裝工作量。三，本發明進行模塊化后，可以利用施工場地多，分散制作，加快了船舶舾裝施工進度。四，本發明進行模塊化后，改變了施工階段，避免了各工種船上施工相互干擾打亂仗現象。五，大量工作在室內施工，施工者可以充分利用室內設備手段，利用360度空間，施工質量易控制，提高了施工質量。六，改善工作環境的，安全生產有了保障，保證了文明生產的實施。七，本發明降低室內施工費用和成本。八，本發明給殼、舾、涂一體化創造了條件，并方便了生產管路和生產技術準備，優化了勞動組織，簡化了工藝程序。九，本發明可以與船體平行或提前建造，保證了船臺(船塢)舾裝施工的完整性提供了有力的支持， 縮短了船臺(船塢)舾裝周期。
