申請日2013.12.06
公開(公告)日2014.06.25
IPC分類號E04B2/64
摘要
本實用新型公開了一種建筑物墻體界面接縫處的防水處理結構，該防水處理結構包括充填于建筑物墻體界面接縫處的聚合物砂漿基底層，聚合物砂漿基底層伸入到接縫的縫隙內并覆蓋接縫，聚合物砂漿基底層外覆蓋有由界面劑層和底層樹脂層組成的過渡粘結層;過渡粘結層上覆蓋有玄武巖纖維布層;玄武巖纖維布層外覆蓋有聚合物砂漿面層和裝飾層。本實用新型的防水處理結構具有施工步驟簡單、成本低、效率高、防水抗裂處理效果好等優點。
權利要求書
1.一種建筑物墻體界面接縫處的防水處理結構，其特征在于：所述防水處理結構包括充 填于建筑物墻體界面接縫處的聚合物砂漿基底層，聚合物砂漿基底層伸入到接縫的縫隙內并 覆蓋接縫，聚合物砂漿基底層外覆蓋有由界面劑層和底層樹脂層組成的過渡粘結層;過渡粘 結層上覆蓋有玄武巖纖維布層;玄武巖纖維布層外覆蓋有聚合物砂漿面層和裝飾層。
2.根據權利要求1所述的防水處理結構，其特征在于：所述聚合物砂漿基底層呈倒插于 接縫縫隙內的T字形狀，且聚合物砂漿基底層的寬度要顯著大于玄武巖纖維布層的寬度;聚 合物砂漿基底層的覆設厚度≥25mm。
3.根據權利要求1或2所述的防水處理結構，其特征在于：所述玄武巖纖維布層是由多 塊玄武巖纖維布相互搭接而成，所述搭接方式為平行重疊搭接或垂直重疊搭接，所述搭接區 域呈邊長≥240cm的正方形。
4.根據權利要求3所述的防水處理結構，其特征在于：所述玄武巖纖維布層的邊寬控制 在≥240cm，且沿接縫兩側呈對稱分布。
5.根據權利要求4所述的防水處理結構，其特征在于：所述防水處理結構由建筑物墻體 界面接縫處向外，各層結構的寬度逐漸變窄呈一梯形。
6.根據權利要求1或2所述的防水處理結構，其特征在于：所述建筑物墻體為已建造施 工完成后的建筑物外墻，所述接縫位于建筑物外墻的室外一側。
7.根據權利要求6所述的防水處理結構，其特征在于：所述接縫為外墻鋼筋混凝土梁與 外墻砌體間的水平接縫，或者為外墻鋼筋混凝土柱與外墻砌體間的垂直接縫。
說明書
建筑物墻體界面接縫處的防水處理結構
技術領域
本實用新型涉及一種建筑物墻體界面接縫處的處理結構，尤其涉及一種用于建筑墻體界 面接縫處的防水結構。
背景技術
建筑物墻體出現裂縫或接縫是建筑工程領域較為常見、但又需要盡量避免的工程技術問 題。正常的裂縫產生無外為三大類：混合結構裂縫、同種結構裂縫和裝飾膩?zhàn)恿芽p。而究其 產生的直接原因，則主要包括;建筑物差異沉降引起的裂縫、溫度應力裂縫、干縮裂縫、墻 體產品質量不合格引起的裂縫、膩?zhàn)赢a(chǎn)品不合格及施工不規范引起的裂縫。
建筑物差異沉降引起的裂縫：建筑物的不均勻沉降會引起結構內的附加應力，加之多種 材料如混凝土、粘土磚、空心磚、粉煤灰磚、加氣磚等的線膨脹系數差別較大，從而導致裂 縫的可能發生，這種現象一般發生在混合結構處以及由非粘土磚(包括粉煤灰磚、加氣磚、 空心磚)等材料組成的強度低的非結構性墻體等;混合結構處的裂縫一般會稍大，而其他區 域則相對較小。
溫度應力裂縫：當溫差變化大時，由于不同材料的溫度膨脹系數不同，如混凝土、粘土 磚、空心磚、粉煤灰磚、加氣磚等，從而作用不同的膨脹伸縮變化，導致溫度應力裂縫的可 能發生，這種現象一般發生在混合結構處、由非粘士磚(包括粉煤灰磚、加氣磚、空心磚) 等材料組成的強度低的非結構性墻體等;混合結構處的裂縫一般會稍大，而其他區域則相對 較小。
干縮裂縫：除粘土磚外的墻體材料(如空心磚、粉煤灰磚、加氣磚等)，它們干燥后的收 縮率遠比磚土磚墻收縮大，干縮會產生較大的應力，當這種應力比較強大，而水泥沙漿的強 度不足、粘結力差或某些區域灰縫不飽滿時，墻面就會出現裂縫。這種裂縫一般較為細小。
此外，因墻體產品、膩?zhàn)赢a(chǎn)品質量不合格及施工不規范也會引起裂縫。例如粉煤灰磚、 加氣磚、空心磚等材料的含水率過高，抹灰過厚、水泥質量、水泥砂漿配合比中水泥比例過 高等問題的存在都會帶來裂縫產生的可能。在建筑裝飾過程中，由于國內企業以前普遍不重 視膩?zhàn)拥馁|(zhì)量及施工，膩?zhàn)硬牧蟿傂赃^強、粉料過多、一次性批涂過厚等現象時有發生，這 也會導致裂縫的產生。

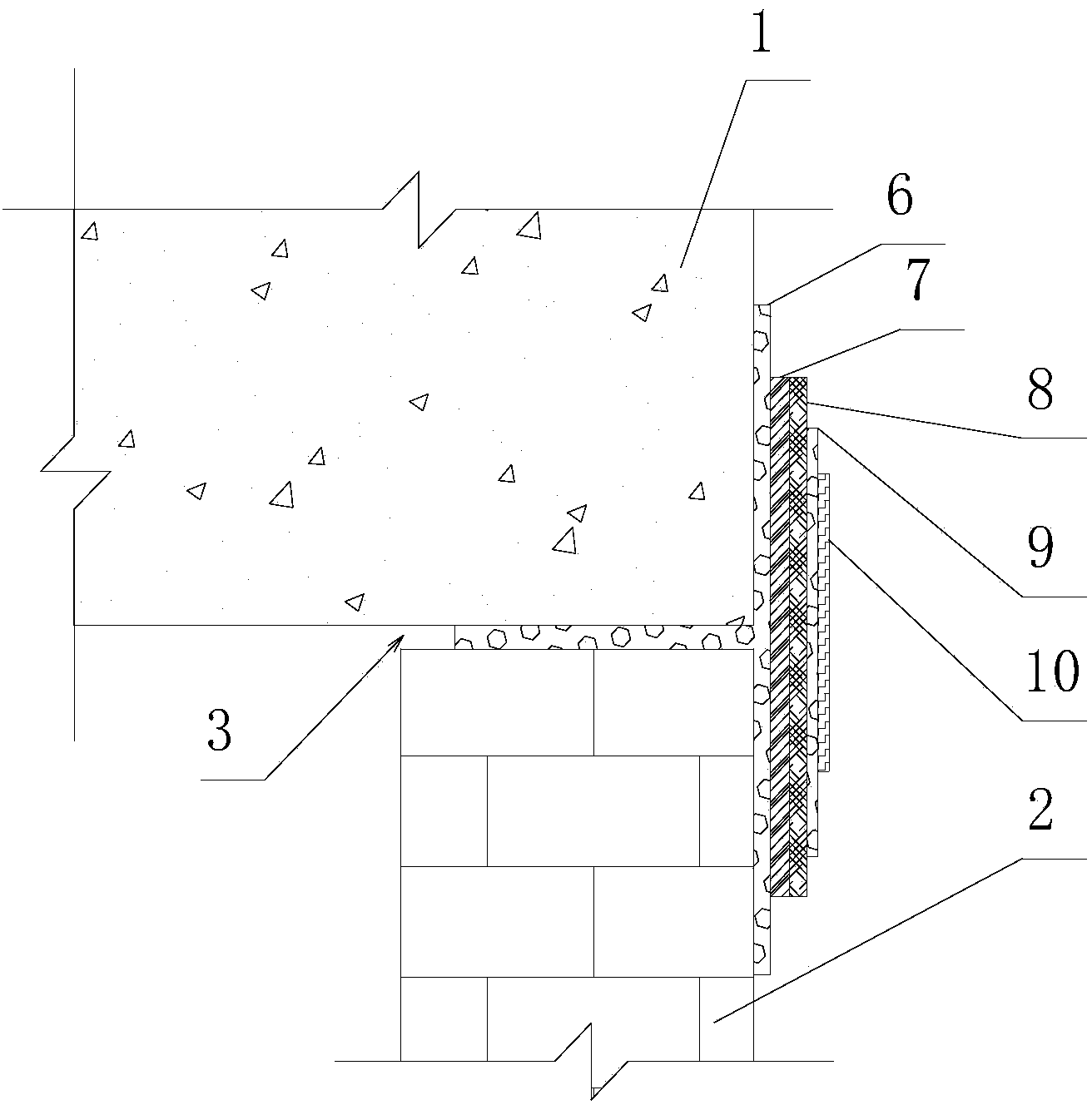

在建筑工程中，建筑外墻砌體與鋼筋混凝土構件交界處，由于材料不同或施工順序不同， 容易出現水平接縫和垂直接縫(可參見圖1和圖2)。在施工完成和建筑物使用過程中，由于 溫度應力和干縮應力的進一步作用，常常導致外墻界面接縫處開裂，進而產生滲水，使墻面 發生霉變、剝落，嚴重影響了建筑的美觀和使用的舒適性。
現有建筑物墻體的抗裂處理方式主要包括五大方面：土建抗裂處理、土建施工控制、分 格緩沖、仿鋁板體系配套材料抗裂和工藝控制。然而，土建抗裂處理、土建施工控制、工藝 控制等手段都必須在土建施工或建筑施工階段就開始進行嚴格控制、施工，但往往因前期土 建施工不到位，才導致后期建成的建筑物中裂縫的出現，因此一旦后期工程出現裂縫，則更 多采用的是仿鋁板體系配套材料等進行防水修復處理�，F(xiàn)有的仿鋁板體系配套材料包括抗裂 復合體系專用膩?zhàn)�、分隔縫專用膩?zhàn)右约?摒棄裝飾層)掛耐堿玻璃纖維網。對于已經建筑 施工完畢的建筑物墻體裂縫，目前一般傾向于采取向接縫界面一定范圍內水泥石灰砂漿層中 壓入耐堿玻纖網格布的方法，利用耐堿玻纖網格布的抗拉性能，抵消接縫處界面的溫度應力 和干縮應力，從而避免外墻接縫處開裂滲水，但此方法實際使用效果欠佳，未能很好地解決 建筑外墻開裂的問題。
實用新型內容
本實用新型要解決的技術問題是克服現有技術的不足，提供一種施工步驟簡單、成本低、 效率高、防水抗裂處理效果好的建筑物墻體界面接縫處的防水處理結構。
為解決上述技術問題，本實用新型提出的技術方案為一種建筑物墻體界面接縫處的防水 處理結構，所述防水處理結構包括充填于建筑物墻體界面接縫處的聚合物砂漿基底層，聚合 物砂漿基底層伸入到接縫的縫隙內并覆蓋接縫，聚合物砂漿基底層外覆蓋有由界面劑層和底 層樹脂層組成的過渡粘結層;過渡粘結層上覆蓋有玄武巖纖維布層;玄武巖纖維布層外覆蓋 有聚合物砂漿面層和裝飾層。
上述的防水處理結構中，優選的，所述聚合物砂漿基底層呈倒插于接縫縫隙內的T字形 狀，且聚合物砂漿基底層的寬度要顯著大于玄武巖纖維布層的寬度;聚合物砂漿基底層的覆 設厚度≥25mm。
上述的防水處理結構中，優選的，所述玄武巖纖維布層是由多塊玄武巖纖維布相互搭接 而成，所述搭接方式為平行重疊搭接或垂直重疊搭接，所述搭接區域呈邊長≥240cm的正方 形。
上述的防水處理結構中，優選的，所述玄武巖纖維布層的邊寬控制在≥240cm，且沿接 縫兩側呈對稱分布。
上述的防水處理結構中，優選的，所述防水處理結構由建筑物墻體界面接縫處向外，各 層結構的寬度逐漸變窄呈一梯形。
上述的防水處理結構中，優選的，所述建筑物墻體為已建造施工完成后的建筑物外墻， 所述接縫位于建筑物外墻的室外一側，即本實用新型的防水處理結構優選直接施作于建筑物 外墻的外墻面上。
上述的防水處理結構中，優選的，所述接縫為外墻鋼筋混凝土梁與外墻砌體間的水平接 縫，或者為外墻鋼筋混凝土柱與外墻砌體間的垂直接縫。
上述的防水處理結構主要由以下防水處理方法施工得到，包括以下步驟：
(1)在該建筑物墻體的接縫處用聚合物砂漿先作灌縫處理;
(2)對該建筑物墻體的基層進行清理、找平;
(3)在找平處理后的墻體上刷涂聚合物砂漿，形成聚合物砂漿基底層;
(4)在聚合物砂漿基底層上依次涂刷界面劑和底層樹脂，形成過渡粘結層;
(5)按照設計施工要求，對接縫處兩側進行彈線，彈線范圍內作為鋪貼玄武巖纖維布區 域;在涂刷底層樹脂后，迅速將玄武巖纖維布粘貼于所述玄武巖纖維布鋪貼區域內;
(6)在粘貼玄武巖纖維布的表面再涂刷界面劑，然后進行面層處理，粉刷所述的聚合物 砂漿，噴涂面層涂料，完成防水處理。
上述的防水處理方法中，所述聚合物砂漿采用常規的聚合物砂漿材料，一般是由膠凝材 料、骨料和添加劑攪拌而成的;所述膠凝材料包括水泥、石膏等;骨料包括砂石、石英砂、 �；⒅�、珍珠巖中的一種或多種;添加劑一般包括保水、憎水、增稠、觸變、引氣、消泡、 早凝、緩凝等;比重為1600～2000kg/m3。
上述的防水處理方法中，所述對接縫處兩側進行彈線是指在接縫兩側各≥120cm處彈線; 所述鋪貼玄武巖纖維布區域的寬度≥240cm。
上述的防水處理方法中，粘貼玄武巖纖維布的具體操作方式包括：先將玄武巖纖維布展 平，使其與接縫延伸方向保持一致，然后從中間向兩端朝相反方向用滾子碾壓玄武巖纖維布， 碾壓時同一個滾子只向一個方向滾動，且順著玄武巖纖維的方向。
與現有技術相比，本實用新型的優點在于：
1.本實用新型在建筑墻體(特別是外墻)接縫區域一側設置聚合物砂漿基底層和聚合物 砂漿面層，同時在這兩層之間粘貼設置一層玄武巖纖維布層，由于玄武巖纖維在經向緯向兩 個方向張力均勻，對底層環氧樹脂的滲透性能好，因而能很好地結合在聚合物砂漿層之間。 玄武巖纖維布的雙向抗拉張力能夠有效抵消外墻接縫處砂漿層因溫度和干縮產生的應力，能 有效防止接縫區域產生裂縫，從而防止建筑外墻滲水。
2.本實用新型中應用的玄武巖纖維布織物均勻，布面平整呈席狀，質地柔韌，易于鋪貼， 價格低廉，將玄武巖纖維布粘貼在建筑外墻不同材料接縫區域的聚合物砂漿層上，可以有效 防止建筑物外墻滲水，修補外墻上形成的裂縫;
3.本實用新型的防水處理結構主要材料采用聚合物砂漿、環氧樹脂、環氧膩?zhàn)�、玄武巖 纖維布等，不僅材料來源廣泛易得、成本低，而且施工過程簡便快捷，經濟實用，提高了建 筑外墻的美觀和耐久性。
4.本實用新型的防水處理結構布置合理，施作方便，成本低，其能夠?qū)σ呀ㄔ焱瓿傻母?種建筑物墻體的后期裂縫、接縫等進行防水處理和修補，彌補建筑物墻體施工建造過程中因 施工質量、工藝疏忽等原因所造成的不足，為建筑物墻體的抗裂、防水處理提供有效的解決 方案和途徑。
