申請日2013.12.09

　　公開(公告)日2014.07.23

　　IPC分類號C02F3/30

　　摘要

　　本實用新型公開了一種一體化廢水脫氮裝置，屬廢水處理設備領域。該裝置包括：一體化短程硝化-反硝化反應池、膜出水與清洗系統、曝氣系統和有機碳源投加系統;其中，一體化短程硝化-反硝化反應池內設置順次連通的缺氧區、好氧區和膜區，缺氧區內設有機械攪拌裝置，好氧區內設有微孔曝氣裝置，膜區內設有膜組件和脈沖曝氣裝置，好氧區與缺氧區之間設有第一回流管路，膜區與好氧區之間設有第二回流管路;膜出水與清洗系統與述膜區內的膜組件連接;曝氣系統分別與好氧區內的微孔曝氣裝置、膜區內的脈沖曝氣裝置連接;有機碳源投加系統與一體化短程硝化-反硝化反應池的缺氧區內連通。該裝置結構簡單，提高廢水脫氮效率的同時，節約基建及運行成本。

　　權利要求書

　　1.一種一體化廢水脫氮裝置，其特征在于，包括：

　　一體化短程硝化-反硝化反應池、膜出水與清洗系統、曝氣系統和有機碳源投加系統;其中，

　　所述一體化短程硝化-反硝化反應池內設置順次連通的缺氧區、好氧區和膜區，所述缺氧區內設有機械攪拌裝置，所述好氧區內設有微孔曝氣裝置，所述膜區內設有膜組件和脈沖曝氣裝置，所述好氧區與所述缺氧區之間設有第一回流管路，所述膜區與所述好氧區之間設有第二回流管路;

　　所述膜出水與清洗系統與所述述膜區內的膜組件連接;

　　所述曝氣系統分別與所述好氧區內的微孔曝氣裝置、所述膜區內的脈沖曝氣裝置連接;

　　所述有機碳源投加系統與所述一體化短程硝化-反硝化反應池的缺氧區內連通。

　　2.根據權利要求1所述的一體化廢水脫氮裝置，其特征在于，所述一體化短程硝化-反硝化反應池內的缺氧區、好氧區和膜區由設置在反應池池體內的兩道隔板分割而成;

　　所述缺氧區與好氧區之間的連通口設置在兩者之間隔板的上部;

　　所述好氧區與膜區之間的連通口設置在兩者之間隔板的下部;

　　所述缺氧區設有有機物投加裝置。

　　3.根據權利要求1所述的一體化廢水脫氮裝置，其特征在于，所述好氧區的容積大于所述缺氧區的容積，所述缺氧區的容積大于或等于所述膜區的容積。

　　4.根據權利要求1所述的一體化廢水脫氮裝置，其特征在于，所述缺氧區內的機械攪拌裝置的轉軸上間隔設有至少兩個攪拌漿;

　　所述缺氧區經管路與引入廢水的進水泵連接。

　　5.根據權利要求1所述的一體化廢水脫氮裝置，其特征在于，所述微孔曝氣裝置設置在所述好氧區的底部。

　　6.根據權利要求1所述的一體化廢水脫氮裝置，其特征在于，所述脈沖曝氣裝置設置在所述膜區的底部，所述膜組件設置在所述脈沖曝氣裝置上方的所述膜區內。

　　7.根據權利要求1至6任一項所述的一體化廢水脫氮裝置，其特征在于，所述膜出水與清洗系統包括：膜產水泵、產水箱、清洗水泵、清洗液箱和管路;其中，

　　所述膜產水泵經管路與所述膜區內的膜組件連接;

　　所述膜產水泵的出水口分別與所述產水箱的進水口、所述清洗液箱的進水口連接;

　　所述產水箱設有供水口和排放口;

　　所述清洗液箱設有供液口和排空口;

　　所述產水箱的供水口、所述清洗液箱的供液口分別經管路與所述清洗水泵連接;

　　所述清洗水泵的出水口經管路與所述膜區內的膜組件連接。

　　8.根據權利要求1至6任一項所述的一體化廢水脫氮裝置，其特征在于，所述曝氣系統包括：鼓風機、管路和控制閥;

　　所述鼓風機分別經管路和設置在所述管路上的控制閥與所述好氧區內的微孔曝氣裝置、所述膜區內的脈沖曝氣裝置連接。

　　9.根據權利要求1至6任一項所述的一體化廢水脫氮裝置，其特征在于，所述有機碳源投加系統包括：有機碳源供應池和有機碳源投加泵;其中，

　　所述有機碳源供應池經管路與所述機碳源投加泵連接;

　　所述機碳源投加泵的出口與所述一體化短程硝化-反硝化反應池的缺氧區內連通。

　　10.根據權利要求1所述的一體化廢水脫氮裝置，其特征在于，所述第二回流管路設有剩余污泥排出口。

　　說明書

　　一體化廢水脫氮裝置

　　技術領域

　　本實用新型涉及廢水處理領域，特別是涉及一種對廢水脫氮的一體化廢水脫氮裝置。

　　背景技術

　　隨著中國經濟的快速發展，水資源供需矛盾日趨激化。近年來，隨著工業化和城市化 進程的不斷提高，產生大量高氨氮、低C/N比廢水，如垃圾滲濾液、污泥消化上清液、氨 基酸廢水等。大量未經妥善處理的高氮低碳廢水的排放導致我國水環境中的氮素污染問題 日益嚴重，導致藍藻暴發、水華、赤潮等水體富營養化現象頻發。因此“十二五”期間， 我國的水污染減排目標在原有COD總量控制的基礎上，明確提出加強氮素污染的控制，研 究和開發高效、經濟的脫氮工藝已成為當前熱點。

　　現有的污水脫氮處理工藝中，生物法因成本低、二次污染小等優勢成為近年來城鎮污 水脫氮處理的重要方法并得到廣泛應用。而對于垃圾滲濾液、焦化廢水等高濃度廢水來說， 其高濃度、難降解的特點導致傳統活性污泥法無法對其進行處理。

　　膜生物反應器的誕生使生物法處理上述高濃度廢水成為可能，它是一種將污水的生物 處理和膜過濾技相結合的高效廢水生物處理工藝，膜分離技術的引入實現了污泥齡與水力 停留時間的徹底分離，可大幅提高系統內的生物量，處理能力得到大幅提升。但該處理技 術目前普遍存在以下兩個問題：(1)能耗高，主要表現為生化需氧量大及膜氣洗耗氧量 大;(2)有機碳源需求量大。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種一體化廢水脫氮裝置，其脫氮能力高效，同 時節約碳源、能耗低、處理效果好與占地小。

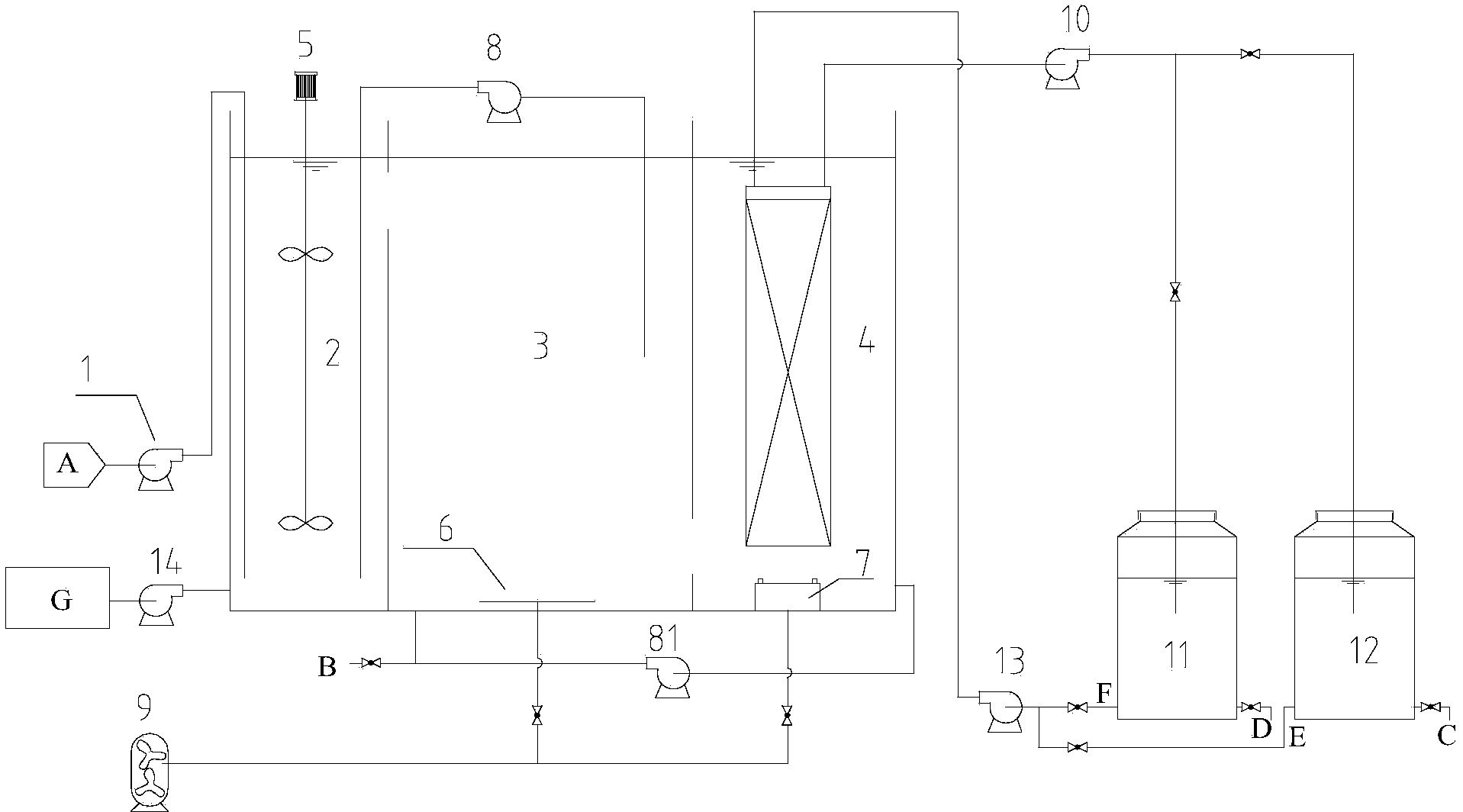

　　為解決上述技術問題，本實用新型提供一種一體化廢水脫氮裝置，包括：

　　一體化短程硝化-反硝化反應池、膜出水與清洗系統、曝氣系統和有機碳源投加系統; 其中，

　　所述一體化短程硝化-反硝化反應池內設置順次連通的缺氧區、好氧區和膜區，所述 缺氧區內設有機械攪拌裝置，所述好氧區內設有微孔曝氣裝置，所述膜區內設有膜組件和 脈沖曝氣裝置，所述好氧區與所述缺氧區之間設有第一回流管路，所述膜區與所述好氧區 之間設有第二回流管路;

　　所述膜出水與清洗系統與所述述膜區內的膜組件連接;

　　所述曝氣系統分別與所述好氧區內的微孔曝氣裝置、所述膜區內的脈沖曝氣裝置連 接;

　　所述有機碳源投加系統與所述一體化短程硝化-反硝化反應池的缺氧區內連通。

　　本實用新型的有益效果為：通過采用一體化短程硝化-反硝化反應池，將缺氧區、好 氧區和膜區集成在一起，形成一體化的膜生物反應器，實現了短程硝化-反硝化，可減少 25%左右的生物需氧量及40%左右的有機碳源需求量，減少缺氧段占地20%～40%，減少膜氣 洗能耗30%～50%，提高廢水脫氮效率的同時，節約基建及運行成本。
