申請日2013.12.09

　　公開(公告)日2014.05.07

　　IPC分類號B01D21/02; B02C17/18

　　摘要

　　本實用新型公開了一種廢水可回收利用的球磨機，包括球磨機本體，本體上設有入水口和廢水排出口，廢水排出口連接有多個沉淀池，每個沉淀池上設有入口和溢流口，排出口與第一個沉淀池的入水口連接，前一沉淀池的溢流口與后一沉淀池的入口連接，最后一個沉淀池溢流口經水泵與球磨機的入水口連通，從球磨機排出口排出的帶有廢渣的廢水從第一個沉淀池逐級過濾至最后一個沉淀池后達到清潔標準，而后經水泵、入水口重新進本體內，實現廢水的回收再利用，節(jié)約水資源。

　　權利要求書

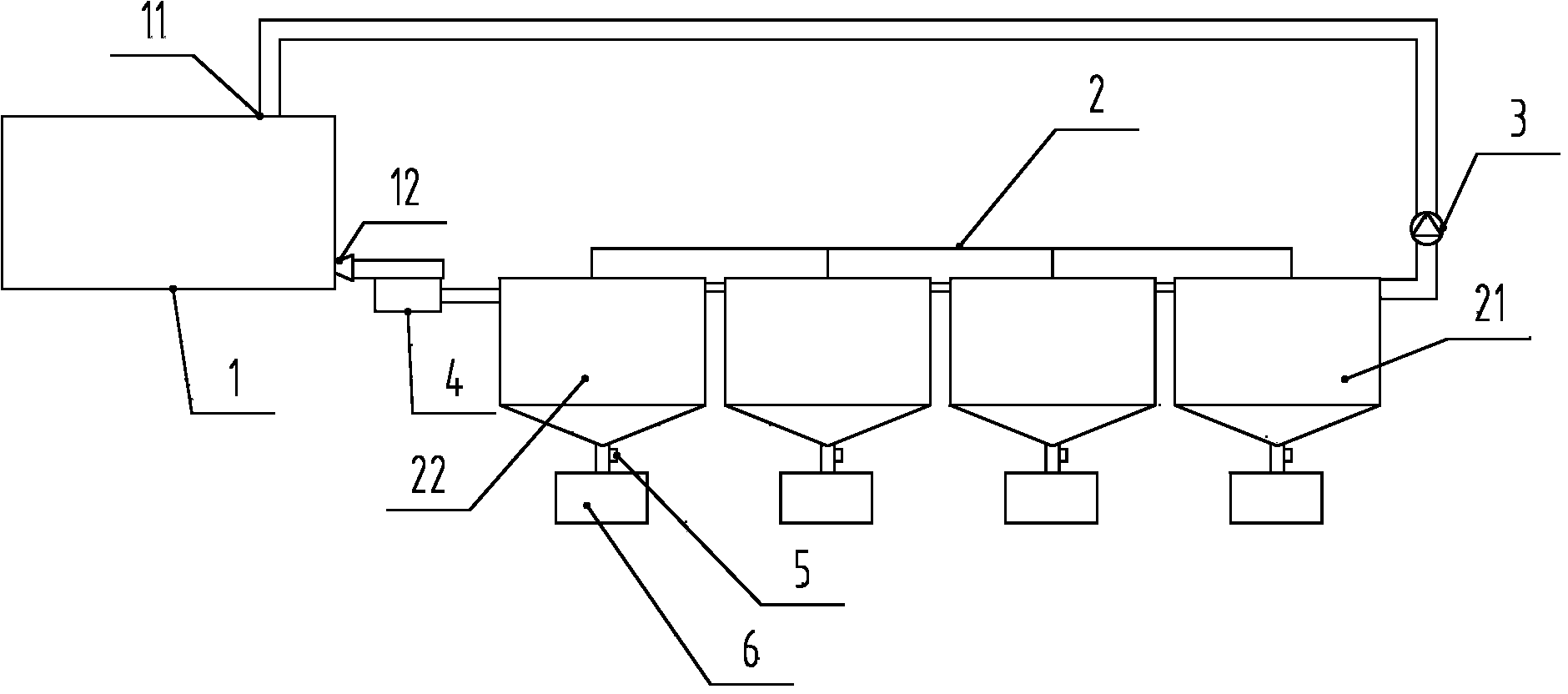

　　1.一種廢水可回收利用的球磨機，包括球磨機本體(1)，本體上設有入水 口(11)和廢水排出口(12)，其特征在于：廢水排出口(12)連接有多級沉淀 池(2)，每個沉淀池上設有入口和溢流口，前一沉淀池的溢流口與后一沉淀池的 入口連接，最后一個沉淀池(21)溢流口經水泵(3)與球磨機的入水口(11) 連通。

　　2.根據權利要求1所述的廢水可回收利用的球磨機，其特征在于：所述排出 口(12)為向外擴張的喇叭狀。

　　3.根據權利要求2所述的廢水可回收利用的球磨機，其特征在于：所述排出 口(12)設有螺桿泵(4)，螺桿泵(4)出口與排出口(12)后的第一個沉淀池 (22)的入口連通。

　　4.根據權利要求3所述的廢水可回收利用的球磨機，其特征在于：所述沉淀 池(2)底部為倒錐型。

　　5.根據權利要求4所述的廢水可回收利用的球磨機，其特征在于：所述沉淀 池(2)底部設有出料閥(5)，所述出料閥(5)下方設有振動篩(6)。

　　說明書

　　廢水可回收利用的球磨機

　　技術領域

　　本實用新型涉及一種廢水可回收利用的球磨機。

　　背景技術

　　球磨機是物料被破碎之后，再進行粉碎的關鍵設備。它廣泛應用于水泥，硅 酸鹽制品，新型建筑材料、耐火材料、化肥、黑與有色金屬選礦以及玻璃陶瓷等 生產行業(yè)，對各種礦石和其它可磨性物料進行干式或濕式粉磨。球磨機適用于粉 磨各種礦石及其它物料，被廣泛用于選礦，建材及化工等行業(yè)，可分為干式和濕 式兩種磨礦方式。濕式球磨機生產過程中需要加水等輔助劑作為球磨介質，。

　　實用新型內容

　　有鑒于此，本實用新型要解決的技術問題在于提供一種廢水可回收利用的球 磨機，可以將濕法球磨機排出的廢水進行回收利用。

　　本實用新型的廢水可回收利用的球磨機，包括球磨機本體，本體上設有入水 口和廢水排出口，其特征在于：廢水排出口連接有多級沉淀池，每個沉淀池上設 有入口和溢流口，前一沉淀池的溢流口與后一沉淀池的入口連接，最后一個沉淀 池溢流口經水泵與球磨機的入水口連通。

　　進一步，所述排出口為向外擴張的喇叭狀。

　　進一步，所述排出口設有螺桿泵，螺桿泵出口與排出口后第一個沉淀池的入 口連通。

　　進一步，所述沉淀池底部為倒錐型。

　　進一步，所述沉淀池底部設有出料閥，所述出料閥下方設有振動篩。

　　本實用新型的有益效果：本實用新型的廢水可回收利用的球磨機，包括球磨 機本體，本體上設有入水口和廢水排出口，廢水排出口連接有多個沉淀池，每個 沉淀池上設有入口和溢流口，排出口與第一個沉淀池的入水口連接，前一沉淀池 的溢流口與后一沉淀池的入口連接，最后一個沉淀池溢流口經水泵與球磨機的入 水口連通，從球磨機排出口排出的帶有廢渣的廢水從第一個沉淀池逐級過濾至最 后一個沉淀池后達到清潔標準，而后經水泵、入水口重新進本體內，實現廢水的 回收再利用，節(jié)約水資源。
