申請日2013.12.09

　　公開(公告)日2014.05.07

　　IPC分類號C02F1/42; C02F9/04

　　摘要

　　本實用新型涉及一種水處理中所用的鈉離子交換全自動精密水處理器。主要目的為了軟化原水硬度,提高處理后水質的穩定性，同時降低操作者的勞動強度和生產成本。該全自動水處理器是在兩個交換器之間的進出水管路上分別設置三通閥及若干電磁閥，并由控制器設定各電磁閥的開啟或關閉，從而實現水的自動軟化、自動再生，自動清洗過程，提高生產效率和出水水質的穩定性，達到最佳的出水質量，降低生產成本和勞動強度。

　　權利要求書

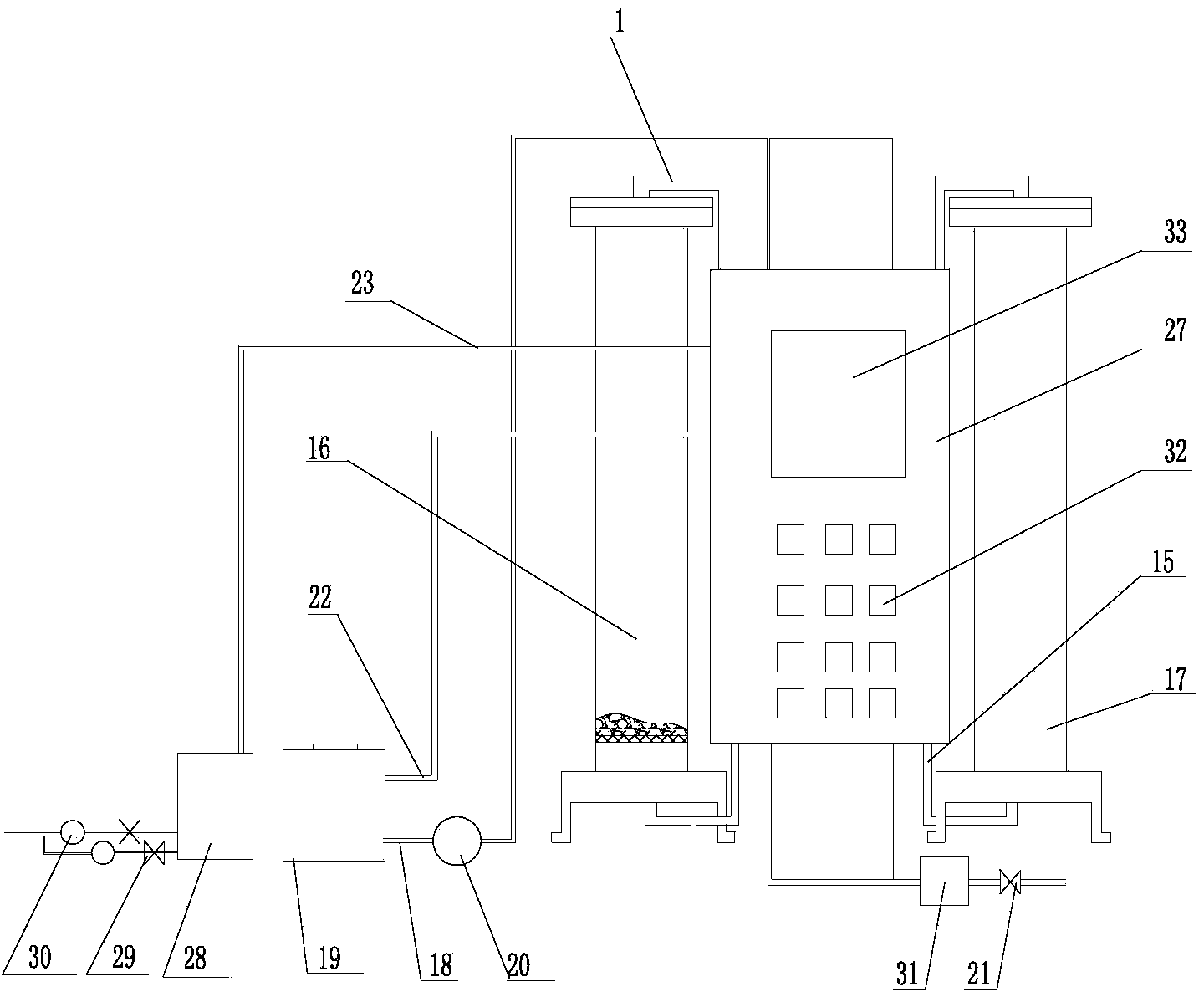

　　1.一種鈉離子交換全自動精密水處理器，包括交換器一(16)、交換器二(17)及溶鹽池(19)，在兩交換器(16，17)的上端裝有相通的出水管(1)，下端裝有相通的進水管(15)，在兩交換器(16，17)間裝有控制柜(27)，控制柜(27)內裝有電磁閥組，各電磁閥與控制柜(27)內的控制器電路連接，其特征在于：上述的進水管(15)處裝有入口過濾器(31)，上述的出水管(1)處裝有精密過濾器(28)，精密過濾器(28)的出口設有球閥(29)及加壓泵(30);上述控制柜(27)內控制器的操作鍵(32)及顯示屏(33)設置在控制柜的柜門上。

　　2.根據權利要求1所述的鈉鈉離子交換全自動精密水處理器，其特征在于：上述的電磁閥組包括若干三通閥及若干電磁閥，其中，上述的出水管(1)上裝有三通閥二(6)，在三通閥二(6)的兩側分別裝電磁閥三(5)及電磁閥四(7)，電磁閥三(5)及電磁閥四(7)又分別接軟化水出口(23)，三通閥二(6)另一端通過管路與溶鹽池(19)的入口(22) 連接, 且在出水管(1)上還并聯有側管一(25)，側管一(25)上裝球閥(3)，在球閥(3)的兩側裝電磁閥一(2)及電磁閥二(4)，電磁閥一(2)及電磁閥二(4)又分別通過管路與溶鹽池(19)的鹽水出口(18)連接;而上述的進水管(15)上裝有三通閥三(9)，在三通閥三(9)的兩側裝電磁閥五(8)及電磁閥六(10)，且在進水管(15)上還并聯側管二(26)，側管二(26)上裝有三通閥四(12)，三通閥四(12)的兩側裝電磁閥七(11)及電磁閥八(13);在進水管(15)的入口處還裝有電磁閥十(21)。

　　3.根據權利要求1所述的鈉離子交換全自動精密水處理器，其特征在于：所述的交換器一(16)及交換器二(17)內的過濾層為水帽裝置或尼龍網上壓石英砂或改性的聚偏氟乙烯膜。

　　說明書

　　鈉離子交換全自動精密水處理器

　　技術領域

　　本實用新型涉及一種水處理中所用的鈉離子交換全自動精密水處理器。

　　背景技術

　　目前對水進行軟化處理的現有技術中，處理過程多采用旋轉閥控制鈉離子交換設備，該閥使機械限控，結構復雜，在使用過程中其中的控制板桿經常出現卡死現象，帶來一系列事故隱患，如果處理不及時，造成燒毀電機、段皮帶，卡壞設備等;同時該閥易腐蝕，工作失靈，影響水質的穩定性;有時會因為人為操作的失誤，無水時不能及時供水，交換器內的濾膜得不到應有的保護，導致變質和失效，從而增加生產成本降低生產效率。

　　發明內容

　　為了提高處理后水質的穩定性，同時降低操作者的勞動強度和生產成本，本實用新型提供一種鈉離子交換全自動精密水處理器。該水處理器采用電磁閥控制，實現水的自動軟化、自動再生，精密過濾，提高生產效率和出水水質的穩定性，降低生產成本和勞動強度。

　　本實用新型的技術方案是：一種鈉離子交換全自動精密水處理器，包括交換器一、交換器二及溶鹽池)，在兩交換器的上端裝有相通的出水管，下端裝有相通的進水管，在兩交換器間裝有控制柜，控制柜內裝有電磁閥組，各電磁閥與控制柜內的控制器電路連接，其中，上述的進水管處裝有入口過濾器，上述的出水管處裝有精密過濾器，精密過濾器的出口設有球閥及加壓泵;上述控制柜內控制器的操作鍵及顯示屏設置在控制柜的柜門上。

　　上述的電磁閥組包括若干三通閥及若干電磁閥，其中，上述的出水管上裝有三通閥二，在三通閥二的兩側分別裝電磁閥三及電磁閥四，電磁閥三及電磁閥四又分別接軟化水出口，三通閥二另一端通過管路與溶鹽池的入口連接, 且在出水管上還并聯有側管一，側管一上裝球閥，在球閥的兩側裝電磁閥一及電磁閥二，電磁閥一及電磁閥二又分別通過管路與溶鹽池的鹽水出口連接;而上述的進水管上裝有三通閥三，在三通閥三的兩側裝電磁閥五及電磁閥六，且在進水管上還并聯側管二，側管二上裝有三通閥四，三通閥四的兩側裝電磁閥七及電磁閥八;在進水管的入口處還裝有電磁閥十。

　　為了適應過濾量的需要及提高過濾的穩定性，所述的交換器一及交換器二內的過濾層為水帽裝置或尼龍網上壓石英砂或改性的聚偏氟乙烯膜。

　　本實用新型的有益效果是：該全自動水處理器在原水進入口及出口均裝有過濾器，經過初次過濾的水才能進入交換器，從水進入交換器到排除軟化水及廢水的過程中，均采用控制器通過顯示屏由操作鍵設定各電磁閥的自動開啟關閉時間，并根據水質情況進行調整，實現水的自動軟化、自動再生;再生后水在出口處再一次精密過濾，從而在提高生產效率的同時，保證了出水水質的穩定性，達到最佳的出水質量，運行過程中安全可靠，省時省力，維修簡單。
