申請日2013.12.10
公開(公告)日2014.06.11
IPC分類號B01D21/02
摘要
本實用新型公開了一種污水二沉池防撞報警裝置，包括：安裝于污水二沉池刮泥機的減速器前方的感應器;與所述感應器連接、當所述感應器感應到障礙物時自動報警的報警裝置。還可以包括：與所述感應器連接、當所述感應器感應到障礙物時切斷所述污水二沉池刮泥機電源的驅動電路。本實用新型的污水二沉池防撞報警裝置具有報警提醒功能，可以及時有效地提醒在操作臺上工作的操作人員遠離危險，在刮泥機運行時，避免發生安全事故，同時保證刮泥機的正常工作，使生產順利進行，贏得很好的經濟效益;還能夠使污水二沉池刮泥機及時停止工作，進一步的避免了事故發生，避免損壞刮泥機及障礙物。
權利要求書
1.一種污水二沉池防撞報警裝置，其特征在于，包括：
安裝于污水二沉池刮泥機的減速器前方的感應器;
與所述感應器連接、當所述感應器感應到障礙物時自動報警的報警裝置。
2.如權利要求1所述的污水二沉池防撞報警裝置，其特征在于，所述感應器是紅外 線感應探頭。
3.如權利要求2所述的污水二沉池防撞報警裝置，其特征在于，所述紅外線感應探 頭包括紅外線發射接收對管。
4.如權利要求1所述的污水二沉池防撞報警裝置，其特征在于，還包括：
與所述感應器和所述報警裝置連接、處理所述感應器的感應信號并觸發所述報警裝置 自動報警的控制電路。
5.如權利要求1所述的污水二沉池防撞報警裝置，其特征在于，還包括：
與所述感應器連接、當所述感應器感應到障礙物時切斷所述污水二沉池刮泥機電源的 驅動電路。
6.如權利要求5所述的污水二沉池防撞報警裝置，其特征在于，還包括：
與所述驅動電路連接，當設定時長到達時觸發所述驅動電路切斷所述污水二沉池刮泥 機電源的鐘控器。
7.如權利要求1所述的污水二沉池防撞報警裝置，其特征在于，還包括：
與所述感應器連接、當所述感應器感應到障礙物移開設定距離時接通所述污水二沉池 刮泥機電源的復位電路。
8.如權利要求1所述的污水二沉池防撞報警裝置，其特征在于，所述報警裝置是聲 光報警器。
9.如權利要求1至8任一項所述的污水二沉池防撞報警裝置，其特征在于，還包括：
與所述污水二沉池防撞報警裝置內各設備連接、向所述各設備提供電源的電源外圍電 路。
說明書
污水二沉池防撞報警裝置
技術領域
本實用新型涉及污水二沉池設備技術領域，尤其涉及污水二沉池防撞報警裝置。
背景技術
圖1為現有技術中污水二沉池刮泥機的結構示意圖。如圖1所示，污水二沉池利泥機 主要由工作橋1、驅動裝置2、刮泥裝置3(包括刮臂31、刮板32)、中心支承裝置4、 電控部分5、護欄6等組成。驅動裝置2推動工作橋1沿池平面旋轉，工作橋1帶動刮臂 31旋轉，固定于刮臂31上的刮板32將泥由池邊逐漸刮至池中心的集泥坑7中，通過污泥 回流泵回流。刮泥機旋轉比較慢，操作人員在池上清理池面或清理淌水沿時，會產生麻痹 大意心里，操作人員一旦不注意將會受到意外碰撞，產生安全隱患。
實用新型內容

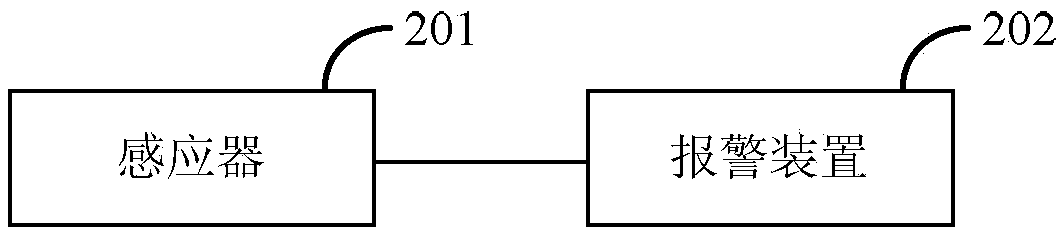

本實用新型實施例提供一種污水二沉池防撞報警裝置，用以避免產生安全隱患，該裝 置包括：
安裝于污水二沉池刮泥機的減速器前方的感應器;
與所述感應器連接、當所述感應器感應到障礙物時自動報警的報警裝置。
一個實施例中，所述感應器是紅外線感應探頭。
一個實施例中，所述紅外線感應探頭包括紅外線發射接收對管。
一個實施例中，所述的污水二沉池防撞報警裝置還包括：
與所述感應器和所述報警裝置連接、處理所述感應器的感應信號并觸發所述報警裝置 自動報警的控制電路。
一個實施例中，所述的污水二沉池防撞報警裝置還包括：
與所述感應器連接、當所述感應器感應到障礙物時切斷所述污水二沉池刮泥機電源的 驅動電路。
一個實施例中，所述的污水二沉池防撞報警裝置還包括：
與所述驅動電路連接，當設定時長到達時觸發所述驅動電路切斷所述污水二沉池刮泥 機電源的鐘控器。
一個實施例中，所述的污水二沉池防撞報警裝置還包括：
與所述感應器連接、當所述感應器感應到障礙物移開設定距離時接通所述污水二沉池 刮泥機電源的復位電路。
一個實施例中，所述報警裝置是聲光報警器。
一個實施例中，所述的污水二沉池防撞報警裝置還包括：
與所述污水二沉池防撞報警裝置內各設備連接、向所述各設備提供電源的電源外圍電 路。
本實用新型實施例中的污水二沉池防撞報警裝置具有報警提醒功能，可以及時有效地 提醒在操作臺上工作的操作人員遠離危險，在刮泥機運行時，避免發生安全事故，同時保 證刮泥機的正常工作，使生產順利進行，贏得很好的經濟效益。
本實用新型實施例中的污水二沉池防撞報警裝置不但在遇到障礙物時發出報警，還能 夠使污水二沉池刮泥機及時停止工作，進一步的避免了例如人員反應緩慢等情況下的事故 發生，也避免了刮泥機與前方除人員以外的障礙物發生碰撞，損壞刮泥機及障礙物。
