申請日2013.12.10
公開(公告)日2014.05.07
IPC分類號C02F9/14
摘要
本實用新型公開了一種基于活性污泥法的中水回用系統,包括依次連接的粗格柵池、細格柵池、調節池、毛發收集器、厭氧池、生化曝氣池、膜生物反應器、消毒池和中水儲存池,生化曝氣池與污泥濃縮池連接,膜生物反應器與氣源機、反沖洗水泵、污泥濃縮池連接,消毒池與次氯酸鈉發生器連接。本實用新型處理污水能力強,水質穩定,處理效果好,對污染物的去除率高;膜的機械截流作用避免了微生物的流失,提高了體積負荷,降低了污泥負荷;膜生物反應器略去了二沉池,減少了占地面積;通過將次氯酸鈉發生器設置為電解稀氯化鈉溶液裝置,在裝置上設置氫氣收集裝置,可得到純度較高的氫氣,可降低成本。
權利要求書
1.一種基于活性污泥法的中水回用系統,其特征在于:包括依次連接的粗格柵池、細格柵池、調節池、毛發收集器、厭氧池、生化曝氣池、膜生物反應器、消毒池和中水儲存池,所述生化曝氣池與污泥濃縮池連接,所述膜生物反應器與氣源機、反沖洗水泵、污泥濃縮池連接,所述消毒池與次氯酸鈉發生器連接。
2.根據權利要求1所述的一種基于活性污泥法的中水回用系統,其特征在于:所述粗格柵池柵條間距30mm。
3.根據權利要求1所述的一種基于活性污泥法的中水回用系統,其特征在于:所述細格柵池柵條間距15mm。
4.根據權利要求1所述的一種基于活性污泥法的中水回用系統,其特征在于:所述生化曝氣池為氧化溝。
5.根據權利要求1所述的一種基于活性污泥法的中水回用系統,其特征在于:所述次氯酸鈉發生器為電解稀氯化鈉溶液裝置。
6.根據權利要求5所述的一種基于活性污泥法的中水回用系統,其特征在于:所述電解稀氯化鈉溶液裝置上設有氫氣收集裝置。
說明書
一種基于活性污泥法的中水回用系統
技術領域
本實用新型涉及污水處理技術領域,具體是指一種基于活性污泥法的中水回用系統。
背景技術
中水也就是將人們在生活和生產中用過的優質雜排水(不含糞便和廚房排水)、雜排水(不含糞便污水)以及生活污(廢)水經集流再生處理后回用,充當?shù)孛媲鍧、澆花、洗車、空調冷卻、沖洗便器、消防等不與人體直接接觸的雜用水。因其水質指標低于城市給水中飲用水水質標準,但又高于污水允許排入地面水體排放標準,亦即其水質居于生活飲用水水質和允許排放污水水質標準之間,故取名為“中水”。因而中水首先需要滿足衛生要求,其指標主要有大腸菌群數、細菌總數、余氯量、懸浮物、COD、BOD5、磷化物等, 其次需要滿足人們感觀要求,即無不快的感覺。其衡量指標主要有濁度、色度、臭味等, 再次需要滿足設備構造方面的要求,即水質不易引起設備、管道的嚴重腐蝕和結垢, 其衡量指標有pH值、硬度、蒸發殘渣、溶解性物質等。目前中出回用普遍存在占地面積大,處理效果差,水質不穩定等問題。
實用新型內容
本實用新型的目的在于提供一種基于活性污泥法的中水回用系統,該系統具有出水水質穩定、處理效果好、占地面積小等優點。

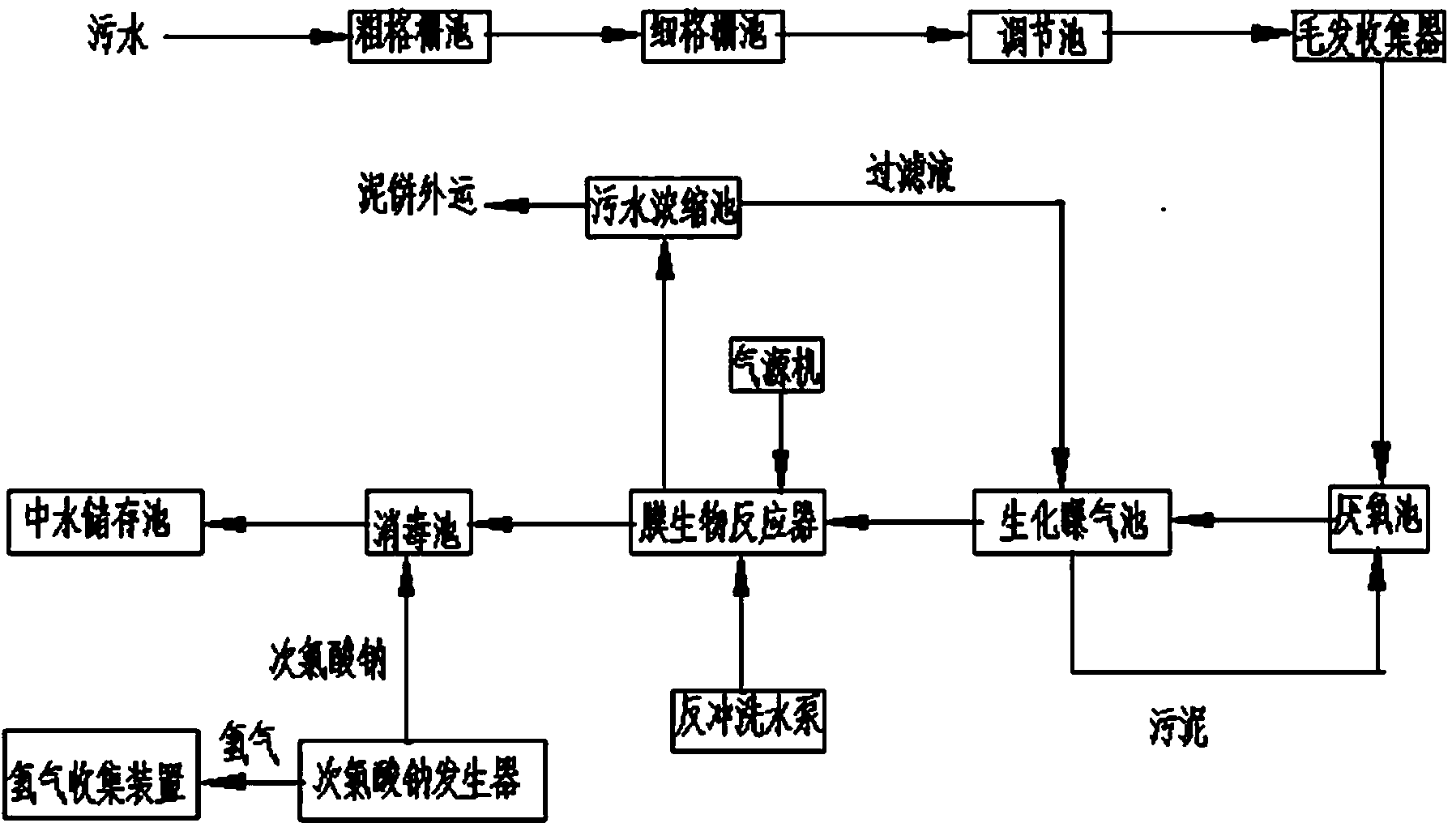

本實用新型通過下述技術方案實現:一種基于活性污泥法的中水回用系統,包括依次連接的粗格柵池、細格柵池、調節池、毛發收集器、厭氧池、生化曝氣池、膜生物反應器、消毒池和中水儲存池,生化曝氣池與污泥濃縮池連接,膜生物反應器與氣源機、反沖洗水泵、污泥濃縮池連接,消毒池與次氯酸鈉發生器連接。
進一步地,所述粗格柵池柵條間距30mm。
進一步地,所述細格柵池柵條間距15mm。
進一步地,所述生化曝氣池為氧化溝。
進一步地,所述次氯酸鈉發生器為電解稀氯化鈉溶液裝置。
進一步地,所述電解稀氯化鈉溶液裝置上設有氫氣收集裝置。
本實用新型與現有技術相比,具有以下優點及有益效果:
(1)本實用新型處理污水能力強,水質穩定,處理效果好,對污染物的去除率高;
(2)本實用新型膜的機械截流作用避免了微生物的流失,提高了體積負荷,降低了污泥負荷;
(3)本實用新型膜生物反應器略去了二沉池,大大減少占地面積。
(4)本實用新型通過將次氯酸鈉發生器設置為電解稀氯化鈉溶液裝置,在裝置上設置氫氣收集裝置,可得到純度較高的氫氣,可在一定程度上降低成本。
