申請日2013.12.10
公開(公告)日2014.05.07
IPC分類號C02F9/14
摘要
本實用新型公開了一種中小城鎮多級曝氣中水處理系統，包括依次連通的格柵井(1)、水解酸化池(3)、一級曝氣生物濾池(4)、二級曝氣生物濾池(5)、三級生物濾池(6)、清水池(7)。本實用新型通過城鎮污水首先經由格柵井除去待處理污水中的固體漂浮物和懸浮物，在水解酸化池3中將污水的有機物質在大量水解—產酸菌作用下水解酸化，將不溶性有機物水解為溶解性物質，然后經水解酸化后的污水依次送入一級曝氣生物濾池4二級曝氣生物濾池5和三級生物濾池6對污水進行曝氣氧化處理，經過上述生物濾池處理后的污水達標后流入清水池7，完成污水處理過程。
權利要求書

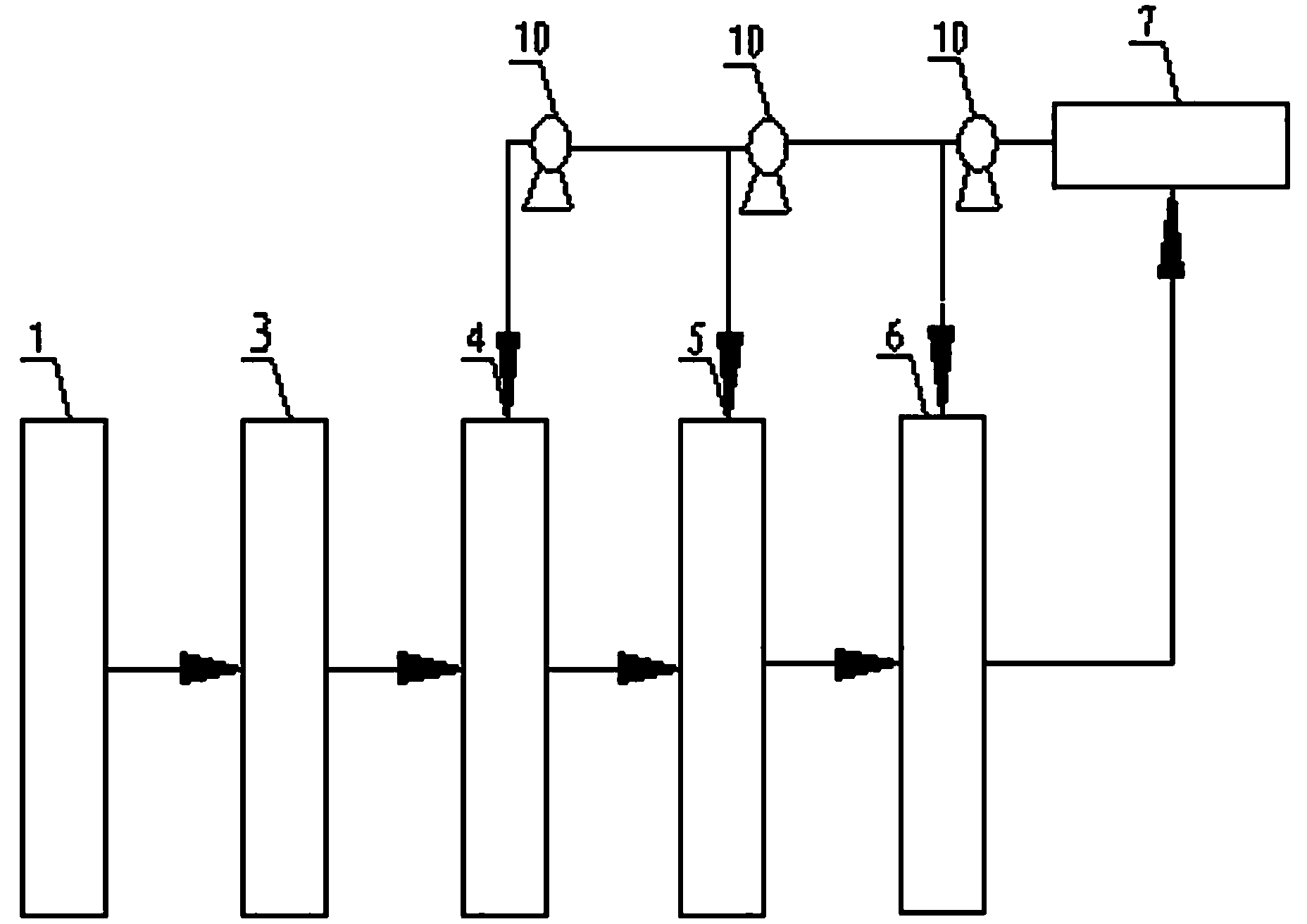

1.一種中小城鎮多級曝氣中水處理系統，其特征在于：包括依次連通的格柵井(1)、水解酸化池(3)、一級曝氣生物濾池(4)、二級曝氣生物濾池(5)、三級生物濾池(6)、清水池(7)，且所述的清水池(7)與反沖洗泵(10)連接。
2.根據權利要求1所述的一種中小城鎮多級曝氣中水處理系統，其特征在于：所述的水解酸化池(3)為升流式厭氧污泥床反應器。
3.根據權利要求1所述的一種中小城鎮多級曝氣中水處理系統，其特征在于：所述一級曝氣生物濾池(4)、二級曝氣生物濾池(5)和三級生物濾池(6)分別連接有反沖洗泵(10)。
4.根據權利要求3所述的一種中小城鎮多級曝氣中水處理系統，其特征在于：所述反沖洗泵(10)為單級雙吸離心泵，材質為不銹鋼材質。
5.根據權利要求1所述的一種中小城鎮多級曝氣中水處理系統，其特征在于：所述的格柵井(1)和水解酸化池(3)之間設置有調節池(2)。
6.根據權利要求1所述的一種中小城鎮多級曝氣中水處理系統，其特征在于：還設置有反沖洗緩沖池(8)，且所述的沖洗緩沖池(8)分別與一級曝氣生物濾池(4)、二級曝氣生物濾池(5)和三級生物濾池(6)連通。
7.根據權利要求1所述的一種中小城鎮多級曝氣中水處理系統，其特征在于：所述的一級曝氣生物濾池(4)、二級曝氣生物濾池(5)和三級生物濾池(6)分別設置有反沖洗鼓風機(9)。
8.根據權利要求7所述的一種中小城鎮多級曝氣中水處理系統，其特征在于：所述的反沖洗鼓風機(9)為羅茨風機。
說明書
一種中小城鎮多級曝氣中水處理系統
技術領域
本實用新型涉及中水回用領域，具體是指一種中小城鎮多級曝氣中水處理系統。
背景技術
城市污水回用就是將城市居民生活及生產中使用過的水經過處理后回用。有兩種不同程度的回用：一種是將污水處理到可飲用的程度，而另一種則是將污水處理到非飲用的程度。對于前一種，因其投資較高、工藝復雜，非特缺水地區一般不常采用。多數國家則是將污水處理到非飲用的程度，由此引出了中水概念。中小城鎮污水主要為生活污水和以有機廢水為主的工業廢水的混合污水，其水量較小，一般不超過5萬m3/d，但是水質和水量波動較大。由于資金和技術、管理水平等多方面的原因，決定了在城鎮污水處理廠必須經濟、高效、節能和操作簡便。目前國內很多中小城鎮仍采用明渠排水，造成水資源的浪費。尤其是南方地區，大量雨水流入和地下水滲入，加之中小城鎮生活水平限制等原因決定了污水中有機物濃度較低。因此，必須結合當?shù)匚鬯乃�、水質以及溫度、氣候、氣象、地理、經濟等實際情況選擇適宜的處理工藝。
實用新型內容
本實用新型的目的在于提供一種適合我國國情的中小城鎮中水處理，并且投資少、占地小，能耗低、結構合理、操作簡單的一種中小城鎮多級曝氣中水處理系統。
本實用新型通過下述技術方案實現：一種中小城鎮多級曝氣中水處理系統，包括依次連通的格柵井、水解酸化池、一級曝氣生物濾池、二級曝氣生物濾池、三級生物濾池、清水池。城鎮污水首先經由格柵井處理，主要攔截污水中較大的固體漂浮物和懸浮物，以防止其在調節池中積聚沉淀和堵塞水泵及管道，保證后續處理工藝正常運行，柵渣每天人工清理外運。經過格柵井處理的污水從底部自流進入水解酸化池，水解酸化池分為水解酸化層和污泥層，并通過帶反射板的布水器與污泥層快速而均勻地混合。污泥層較厚，類似于過濾層，從而將進水中的顆粒物質與膠體物質迅速截留和吸附。由于污泥層內含有高濃度的兼性微生物，在池內缺氧條件下，被截留下來的有機物質在大量水解—產酸菌作用下，將不溶性有機物水解為溶解性物質，將大分子、難于生物降解的物質轉化為易于生物降解的物質;同時，生物濾池反沖洗時排出的剩余污泥(剩余微生物膜)菌體外多糖粘質層發生水解，使細胞壁打開，污泥液態化，重新回到污水處理系統中被好氧菌代謝，達到剩余污泥減容化的目的。經水解酸化后的污水依次送入一級曝氣生物濾池、二級曝氣生物濾池和三級生物濾池，其中一級曝氣生物濾池去除污水中碳化有機物，二級曝氣生物濾池主要對污水中的氨氮進行硝化，在該段濾池中，由于有機物濃度較低，異養微生物較少，優勢菌種為自養型硝化菌，可將污水中的氨氮氧化成硝酸氮或亞硝酸氮，最后再由三級生物濾池對污水進行反硝化反應，以滿足出水對TN的要求。同時可根據當排放標準要求TP≤0.5mg/l時，在該級濾池的進水口投加鐵鹽進行化學除磷。采用后置反硝化濾池需外加碳源，如甲醇等。經過上述生物濾池處理后的污水達標后流入清水池。
進一步地，為提高系統的反應效率，所述的一級曝氣生物濾池、二級曝氣生物濾池和三級生物濾池分別連接有反沖洗泵。
上述反沖洗泵優選為單級雙吸離心泵，材質為不銹鋼，因而具有良好的耐腐蝕性能，從而有效延長了系統設備的使用時間，但不限于此，也可根據實際情況選擇。
進一步地，所述的中水處理系統在格柵井和水解酸化池之間設置有調節池，從而實現緩沖水量、均勻水質的目的，進而避免沖擊負荷對后續生化處理的影響，提高了系統運行的安全可靠性。
進一步地，為對濾池反沖洗瞬時大水量進行緩沖調節，保護水解池的正常運行，所述的中水處理系統設置有反沖洗緩沖池，且所述反沖洗緩沖池分別與一級曝氣生物濾池、二級曝氣生物濾池和三級生物濾池連通。
進一步地，為了提高生物濾池的曝氣效率，本實用新型還增設了反沖洗鼓風機，且所述的鼓風機分別與一級曝氣生物濾池、二級曝氣生物濾池和三級生物濾池連通。
上述鼓風機優選采用羅茨風機，因此具有良好的供氣能力，但本實用新型的鼓風機不局限于此，也可根據實際情況另行選擇。
本實用新型與現有技術相比，具有以下優點及有益效果：
(1)本實用新型通過采用氣水平行上向流動，使氣、水進行極好的均分，防止了氣泡在濾層中的凝結，氧利用率高，能耗低，降低了運行成本。
(2)本實用新型具有較小的池容和占地面積，采用曝氣生物濾池工藝的城市污水處理廠工藝構筑物占地面積只有常規工藝的1/3左右，同時受氣候、水量、水質影響小、自動化程度高，運行管理簡單。
(3)本實用新型通過采用三段上向流曝氣生物濾池工藝處理城市污水，其出水SS和BOD5可保持在20mg/l以下，去除率高，因而處理效果穩定，處理出水水質好。
