申請日2013.12.11
公開(公告)日2014.04.23
IPC分類號C02F5/00
摘要
本發明屬于水處理阻垢除垢的技術領域，具體涉及一種E式磁性水處理阻垢除垢裝置，解決了現有磁化阻垢除垢裝置存在的問題。其左配水接頭、左外磁極、空心結構的柱體、右外磁極以及右配水接頭依次連接，柱體內設置內磁極，內磁極左、右兩端分別與左、右配水接頭插接式配合，柱體外側表面均布有偶數組沿平行于其軸線方向依次設置的左極靴、永磁體以及右極靴，上下對應的左極靴與左外磁極、內磁極左側構成“
權利要求書

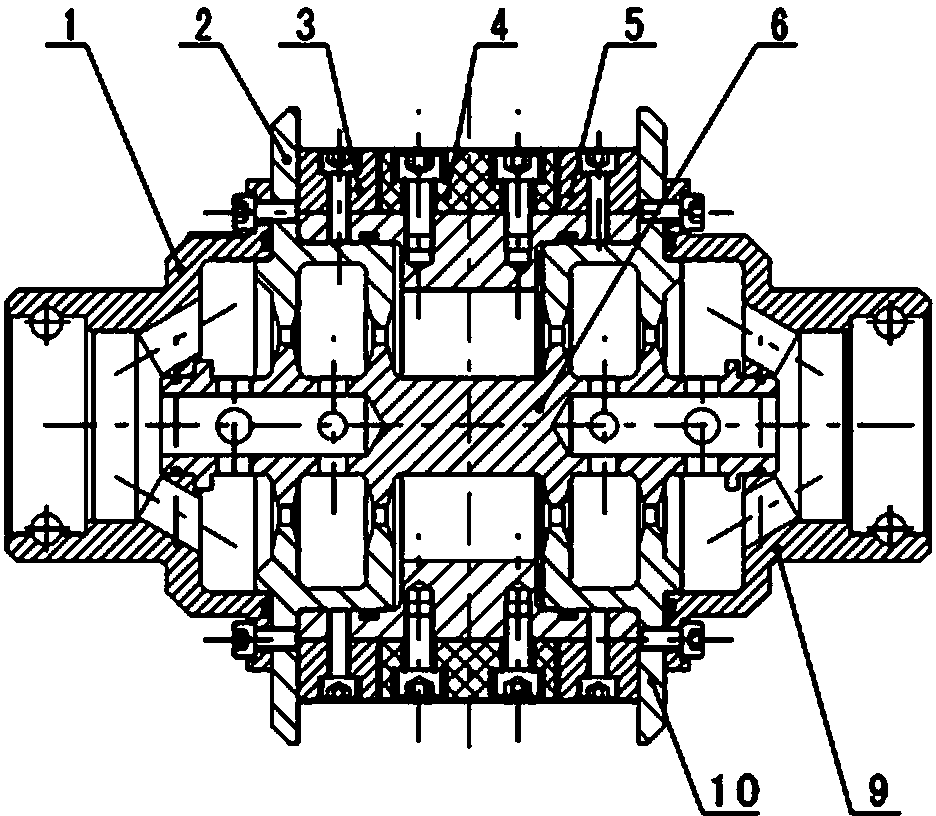

1.一種E式磁性水處理阻垢除垢裝置，其特征在于包括左配水接頭(1)、右配水接頭(9)、左外磁極(2)、右外磁極(10)、左極靴(3)、右極靴(5)、內磁極(6)、永磁體(4)以及柱體，所述的左配水接頭(1)、左外磁極(2)、空心結構的柱體、右外磁極(10)以及右配水接頭(9)依次連接，柱體內設置內磁極(6)，內磁極(6)左、右兩端分別與左、右配水接頭插接式配合，柱體外側表面均布有偶數組沿平行于其軸線方向依次設置的左極靴(3)、永磁體(4)以及右極靴(5)，上下對應的左極靴(3)與左外磁極(2)、內磁極(6)左側構成“ ”型磁鐵，上下對應的右極靴(5)與右外磁極(10)、內磁極(6)右側構成“”型磁鐵，在過水的輸入側到輸出側之間，內磁極(6)外圈與左右外磁極內圈之間留有間隙形成尖劈型多級環形過水通道，左、右配水接頭和柱體采用非導磁材料不銹鋼制成，左外磁極(2)、右外磁極(10)、左極靴(3)、右極靴(5)、內磁極(6)采用導磁率高的低碳鋼或純鐵制成，永磁體(4)采用稀土釹鐵硼永磁材料制成。
2.根據權利要求1所述的E式磁性水處理阻垢除垢裝置，其特征在于所述的柱體為多棱柱或者圓柱體。
說明書
E式磁性水處理阻垢除垢裝置
技術領域
本發明屬于水處理阻垢除垢的技術領域，具體涉及一種E式磁性水處理阻垢除垢裝置。
背景技術
傳統上很多工業用冷卻循環水系統的阻垢除垢問題大都使用化學方式或結合采用機械清洗方式來處理，很大程度上除垢效果并不明顯，最終增加了能源的消耗，降低了設備效率。當今隨著環境保護的日益嚴格和水資源的日益緊缺，磁性阻垢除垢技術的研究應用得到愈來愈廣泛的重視。由于磁性阻垢除垢技術是一種物理方法，此法無需投加任何藥劑，無毒無污染，能有效防止管道和設備結垢，且投資少，操作簡單，是一種高效節能、環保型的工業水處理技術。
現有的磁化阻垢除垢裝置有采用軟化水方法的，有采用電磁場處理方法的，有采用銅基觸媒合金防垢片除垢的，也有采用永磁體材料產生的磁場處理水質的。采用電磁場處理方法的除垢裝置，其系統比較復雜，還必須放置在靠近水源的位置。采用軟化水方法的除垢裝置雖然能去除水中的鈣離子，但是卻將鈉離子帶入水中，容易引起高血壓和心臟病。并且軟化水除垢裝置內部的樹脂會失效，不可更換，因此維護費用比較昂貴。采用銅基觸媒合金防垢片除垢裝置屬于弱點防垢范疇，如果該裝置要在井下使用，必須考慮防爆要求和適應井下惡劣的環境，而且投資成本高。對于其他一些采用永磁體材料的除垢裝置，磁化水的效果也主要取決于除垢器裝置本身結構形式和永磁體的布置方式，磁化效果也各不相同。
發明內容
本發明為了解決現有磁化阻垢除垢裝置存在的問題，提供了一種E式磁性水處理阻垢除垢裝置。
本發明采用如下的技術方案實現：
一種E式磁性水處理阻垢除垢裝置，包括左配水接頭、右配水接頭、左外磁極、右外磁極、左極靴、右極靴、內磁極、永磁體以及柱體，所述的左配水接頭、左外磁極、空心結構的柱體、右外磁極以及右配水接頭依次連接，柱體內設置內磁極，內磁極左、右兩端分別與左、右配水接頭插接式配合，柱體外側表面均布有偶數組沿平行于其軸線方向依次設置的左極靴、永磁體以及右極靴，上下對應的左極靴與左外磁極、內磁極左側構成“ ”型磁鐵，上下對應的右極靴與右外磁極、內磁極右側構成“”型磁鐵，在過水的輸入側到輸出側之間，內磁極的外圈與左右外磁極內圈之間留有間隙形成尖劈型多級環形過水通道，左、右配水接頭和柱體采用非導磁材料不銹鋼制成，左外磁極、右外磁極、左極靴、右極靴、內磁極采用導磁率高的低碳鋼或純鐵制成，永磁體采用稀土釹鐵硼永磁材料制成。
所述的柱體為多棱柱或者圓柱體，根據周方向上布置的永磁體數量來定。
本發明與現有磁化阻垢除垢裝置最大的區別之處是采用獨特的結構設計，即將永磁體采用外置的E結構形式進行布置，這樣的結構形式可以最大程度地發揮每一塊永磁體的磁場能，使所有永磁體的磁場能集中在尖劈型多級環形過水通道上，磁場強度得到加強。同時很窄的環形縫隙提高了水流的流速，輸入到輸出的多級磁極使水流充分得到湍化的同時又可以使水分子在行進過程中受到多次強交變磁場的作用，最終這樣獨特的結構形式對循環水系統起到了良好的阻垢除垢作用。具體來說：
1.首先本發明將多塊永磁體采用外置的E結構形式進行布置，沿周向布置的永磁體與兩端極靴，左右外磁極及內磁極構成“”磁路，這樣可以使多塊永磁體產生的磁場能在內磁極的過水位置進行疊加，且尖劈形磁極又有利于極間磁場強度的增加;由此該種結構形式可以最大程度地增加了過水位置的磁場強度，有效發揮阻垢除垢的作用。
2.外磁極和內磁極之間形成過水通道，其獨特的結構設計可以增加過水流速，有利于水質的磁化效果。具體來說，外磁極的內圈和內磁極的外圈之間形成環形的過水通道，并且從輸入到輸出側之間形成了多級環形通道。而且外磁極的內圈和內磁極的外圈斷面結構設計為尖劈型，也就是多級凹凸結構。這樣獨特的尖劈型多級環形過水通道可以增加水流過程中的磁場交變次數，極大的提高水的磁化效果。
3.流體在經過環形極間時瞬間加速，然后立即減速，使水質充分湍化，有利于提高磁化效果。
4.配水接頭和柱體采用非導磁材料制成。外磁極、內磁極、左極靴和右極靴采用高導磁材料制成。
本發明具有耐高溫、永不退磁等特點。且該裝置采用了獨特的永磁體排列方式，安裝簡便、免維護，阻垢除垢效果顯著。尤其對于水質硬度高，水質條件不好，環境惡劣的用水設備，更顯示出它的優越性。適合在井下或其他工業循環水系統安裝使用。
