申請日2013.12.11
公開(公告)日2014.03.26
IPC分類號A47L7/00
摘要
本發明涉及真空吸附裝置，尤其是一種手術室污水真空吸附裝置。一種手術室污水真空吸附裝置，包括吸盤、螺旋毛刷、吸盤豎管、滾動軸承外圈、滾珠、滾動軸承內圈、真空管、動環孔、動環、橡膠軟管、彈簧、吸塵孔、吸塵筒，所述的吸盤內固定聯接螺旋毛刷，所述的吸盤內部固定聯接吸塵筒，所述的吸塵筒的側面開有吸塵孔，所述的吸盤的上部中心固定聯接吸盤豎管的一端，所述的吸盤豎管的另一端固定聯接滾動軸承外圈。本發明的優點是，采用吸盤旋轉吸液體或灰塵，清潔效果好，沒有電動機而能自動旋轉，節能而且噪音小，制作簡單，使用方便。
權利要求書
1.一種手術室污水真空吸附裝置，其特征在于：包括吸盤、螺旋毛刷、吸盤 豎管、滾動軸承外圈、滾珠、滾動軸承內圈、真空管、動環孔、動環、橡膠軟管、 彈簧、吸塵孔、吸塵筒，所述的吸盤內固定聯接螺旋毛刷，所述的吸盤內部固定 聯接吸塵筒，所述的吸塵筒的側面開有吸塵孔，所述的吸盤的上部中心固定聯接 吸盤豎管的一端，所述的吸盤豎管的另一端固定聯接滾動軸承外圈。
2.根據權利要求1所述的一種手術室污水真空吸附裝置，其特征在于：所述 的橡膠軟管內設有彈簧，所述的橡膠軟管一端固定聯接動環，所述的所述的橡膠 軟管的另一端固定聯接吸塵筒的一端，所述的吸塵筒的另一端封閉，所述的吸塵 筒的上部側面固定聯接吸盤。
3.根據權利要求1所述的一種手術室污水真空吸附裝置，其特征在于：所述 的滾動軸承內圈的上端面通過滾珠與滾動軸承外圈活動聯接，所述的滾動軸承內 圈的下端面與動環的上端面在彈簧力的作用下緊密接觸，所述的動環的中心開有 動環孔，所述的滾動軸承內圈的中心開孔，所述的滾動軸承內圈與真空管固定聯 接。
4.根據權利要求1所述的一種手術室污水真空吸附裝置，其特征在于：所述 的動環的上端面做光滑平整處理，所述的滾動軸承內圈的下端面做光滑平整處 理。
說明書
一種手術室污水真空吸附裝置
技術領域
本發明涉及真空吸附裝置，尤其是一種手術室污水真空吸附裝置。
背景技術
目前在腔鏡等不斷有水流下手術臺的手術中，常常出現污水四處滿溢的情 況，此時要快速方便的把污水等清理掉�，F(xiàn)在的做法是采用普通的吸塵器來吸污 水，效果差而且噪音大，耗能較多。
發明內容
本發明的目的在于克服現有技術中的缺陷，采用一種手術室污水真空吸附裝 置，采用吸盤旋轉吸液體或灰塵，清潔效果好，沒有電動機而能自動旋轉，節能 而且噪音小，制作簡單，使用方便。

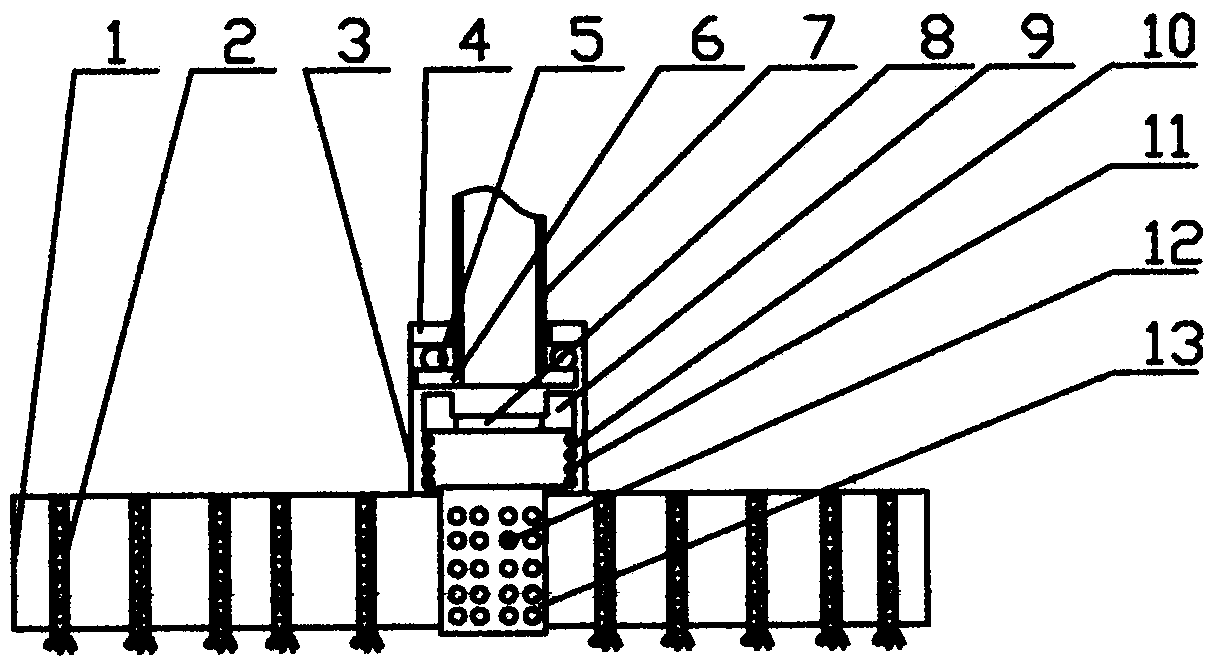

為實現上述目的，本發明的技術方案是采用一種手術室污水真空吸附裝置， 包括吸盤、螺旋毛刷、吸盤豎管、滾動軸承外圈、滾珠、滾動軸承內圈、真空管、 動環孔、動環、橡膠軟管、彈簧、吸塵孔、吸塵筒，所述的吸盤內固定聯接螺旋 毛刷，所述的吸盤內部固定聯接吸塵筒，所述的吸塵筒的側面開有吸塵孔，所述 的吸盤的上部中心固定聯接吸盤豎管的一端，所述的吸盤豎管的另一端固定聯接 滾動軸承外圍。
所述的橡膠軟管內設有彈簧，所述的橡膠軟管一端固定聯接動環，所述的所 述的橡膠軟管的另一端固定聯接吸塵筒的一端，所述的吸塵筒的另一端封閉，所 述的吸塵筒的上部側面固定聯接吸盤。
所述的滾動軸承內圈的上端面通過滾珠與滾動軸承外圈活動聯接，所述的滾 動軸承內圈的下端面與動環的上端面在彈簧力的作用下緊密接觸，所述的動環的 中心開有動環孔，所述的滾動軸承內圈的中心開孔，所述的滾動軸承內圈與真空 管固定聯接。
所述的動環的上端面做光滑平整處理，所述的滾動軸承內圈的下端面做光滑 平整處理。
本發明的有益效果在于：
(1)吸盤旋轉吸液體或灰塵，清潔效果好。
(2)沒有電動機而能自動旋轉，節能而且噪音小。
(3)制作簡單，使用方便。
