申請日2013.10.21

　　公開(公告)日2014.04.23

　　IPC分類號D21F5/10

　　摘要

　　本實用新型涉及一種紙機烘缸冷凝水處理系統，該系統的虹吸管道的一端通過蒸汽管道與烘缸相連接，虹吸管道的另一端接有疏水閥，疏水閥與冷卻收集罐相連接，冷卻收集罐上連接有冷卻水管道，水泵與冷卻收集罐相連接。采用本實用新型，可以通過冷卻水管道和冷卻收集罐對烘缸產生較高溫的冷凝水進行冷卻，防止較高溫的冷凝水產生蒸汽，在室內重新結晶成水，從而影響紙張的生產質量，同時又利用水泵對冷卻后的冷凝水進行回用，有利于節約水資源。

　　權利要求書

　　1. 一種紙機烘缸冷凝水處理系統，其特征在于虹吸管道的一端通過蒸汽管道與烘缸相連接，虹吸管道的另一端接有疏水閥，疏水閥與冷卻收集罐相連接，冷卻收集罐上連接有冷卻水管道，水泵與冷卻收集罐相連接。

　　說明書

　　一種紙機烘缸冷凝水處理系統

　　技術領域

　　本實用新型涉及一種紙機烘缸冷凝水處理系統。

　　背景技術

　　目前，在造紙行業中，當蒸汽進入紙機烘缸產生較高溫的冷凝水，由虹吸管道吸出后，通常由疏水閥直接排出排掉，這樣既浪費水資源，同時由于溫度較高，在排出排掉過程中仍然會產生大量的蒸汽蒸發，并吸付在室內的屋頂?shù)忍�，二次結晶成水后掉至設備上，造成紙張生產質量問題。

　　發明內容

　　本實用新型的目的是提供能節約用水，防止蒸汽蒸發后，重新在室內結晶成水，從而影響生產質量的一種紙機烘缸冷凝水處理系統。

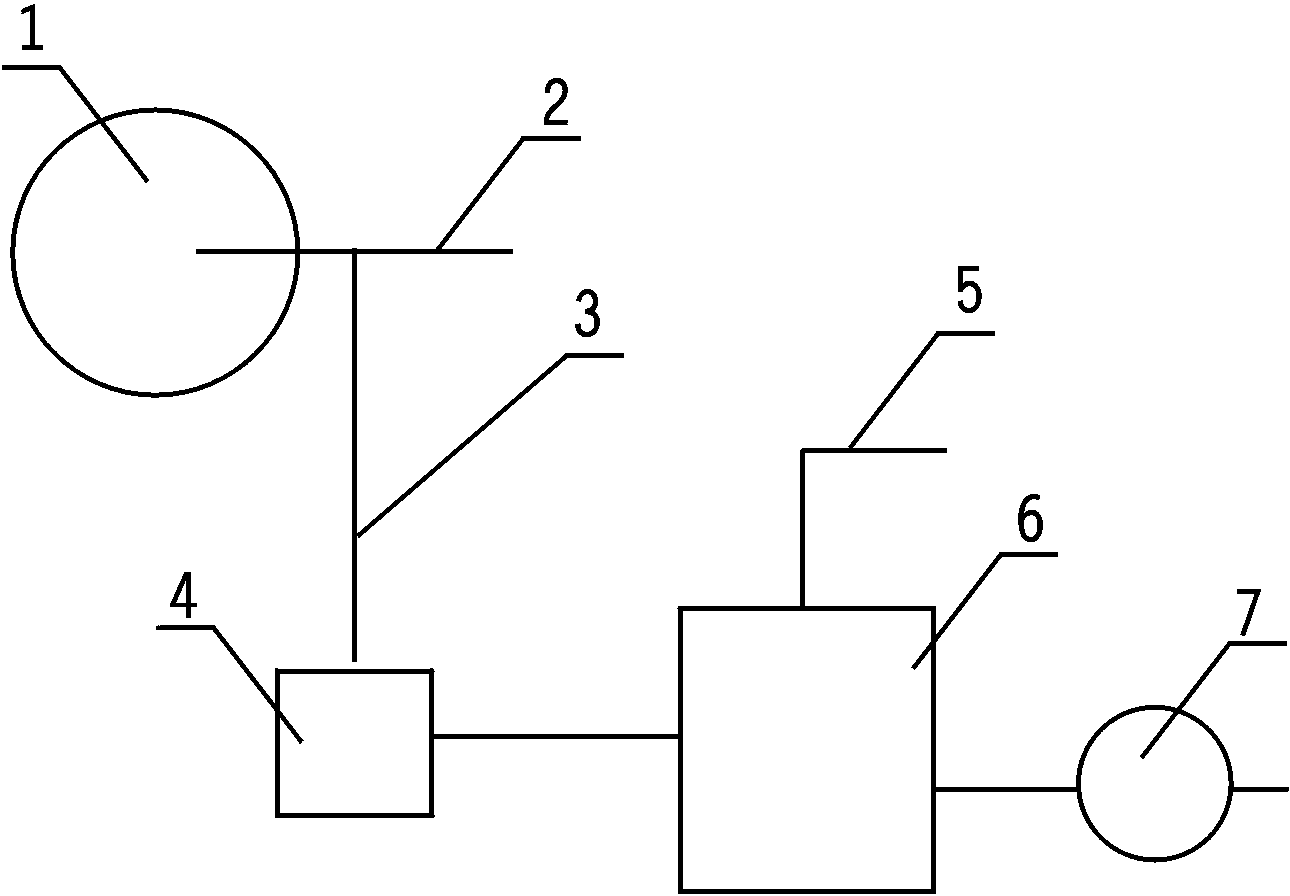

　　本實用新型采取的技術方案是：一種紙機烘缸冷凝水處理系統，其特征在于虹吸管道的一端通過蒸汽管道與烘缸相連接，虹吸管道的另一端接有疏水閥，疏水閥與冷卻收集罐相連接，冷卻收集罐上連接有冷卻水管道，水泵與冷卻收集罐相連接。

　　采用本實用新型，可以通過冷卻水管道和冷卻收集罐對烘缸產生較高溫的冷凝水進行冷卻，防止較高溫的冷凝水產生蒸汽，在室內重新結晶成水，從而影響紙張的生產質量，同時又利用水泵對冷卻后的冷凝水進行回用，有利于節約水資源。
