申請日2013.10.21

　　公開(公告)日2014.04.02

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種污水再生沼氣系統，該系統包括污水池、預處理池、發酵池、分離池、化劑池、肥料池、凈水池、沼氣塔和液壓池。所述污水池、預處理池、分離池、化劑池、肥料池、凈水池依次通過環池管連接成環形;所述發酵池分別與所述預處理池、分離池、液壓池相連;所述沼氣塔的底部通過吸溫罩與所述發酵池相連，其上設有出氣口，其塔頂設有避雷針;所述分離池上設有分離網。本實用新型結構簡單、產氣率高，可實現規模化生產。

　　權利要求書

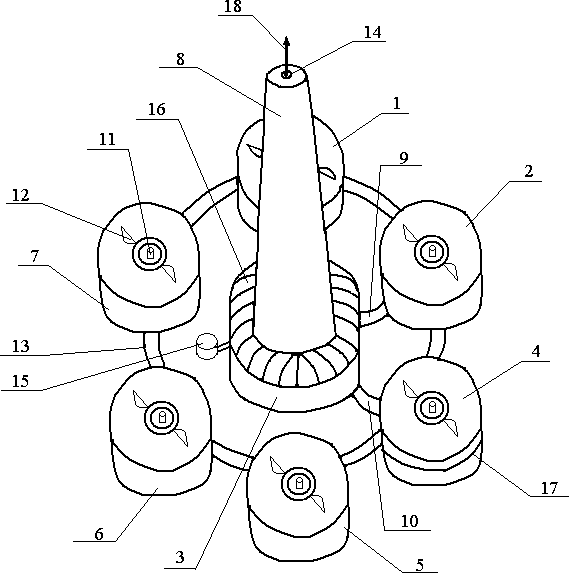

　　1.污水再生沼氣系統，其特征在于：該系統包括污水池(1)、預處理池(2)、發酵池(3)、分離池(4)、化劑池(5)、肥料池(6)、凈水池(7)、沼氣塔(8)和液壓池(15);所述污水池(1)、預處理池(2)、分離池(4)、化劑池(5)、肥料池(6)、凈水池(7)依次通過環池管(13)連接成環形;所述分離池(4)與肥料池(6)相連;所述發酵池(3)分別與所述預處理池(2)、分離池(4)、液壓池(15)相連;所述沼氣塔(8)的底部通過吸溫罩(16)與所述發酵池(3)相連，其上設有出氣口(14)，其塔頂設有避雷針(18);所述分離池(4)上設有分離網(17)。

　　2.如權利要求1所述的污水再生沼氣系統，其特征在于：所述預處理池(2)通過輸入管(9)與所述發酵池(3)相連。

　　3.如權利要求1所述的污水再生沼氣系統，其特征在于：所述分離池(4)通過輸出管(10)與所述發酵池(3)相連。

　　4.如權利要求1所述的污水再生沼氣系統，其特征在于：所述污水池(1)、預處理池(2)、分離池(4)、化劑池(5)、肥料池(6)、凈水池(7)上均設有池蓋(11)。

　　5.如權利要求1所述的污水再生沼氣系統，其特征在于：所述污水池(1)、預處理池(2)、發酵池(3)、分離池(4)、化劑池(5)、肥料池(6)、凈水池(7)內均設有攪拌機(12)。

　　說明書

　　污水再生沼氣系統

　　技術領域

　　本實用新型涉及污水處理和沼氣生產技術領域，尤其涉及污水再生沼氣系統。

　　背景技術

　　污水尤其是城市污水，據相關部門調查數據報導，一個中等城市每年污水數量高達萬億立方，又臟又臭，已構成一種污染公害，若不能及時科學處理，就嚴重影響環境衛生和人的健康等。若能及時科學處理，特別是再生沼氣，污水又成為一種取之不盡的無價資源，并再生系列產品和巨大效益。如污水再生沼氣，沼液配制農藥、促生劑、凈化水，沼渣配制基質肥、有機肥、雞飼料、魚飼料等。沼渣還可栽培各種食用、藥用菌和養殖蚯蚓等。

　　生產沼氣的原料主要是糞便和秸稈等，這些原料液是有用和有價值的資源，如糞便本身是有機肥料，價格干的一般都在每公斤1.2元，秸稈可用來加工人造木等，價格一般都在每公斤1.4元，再加之沼氣生產的技術滯后產氣率低和投工多等，致使沼氣生產成本高，所以農村沼氣化推廣長達幾十年還是推而不開，甚至沼氣也成了虛設或用來應付上級檢查等。目前雖然建些大型沼氣工程項目，也仍是用糞便和秸稈生產，加上企業模式生產，其沼氣生產成本更高。一直到目前還沒有用污水生產沼氣的大小工程項目。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種結構簡單、可規模生產的污水再生沼氣系統。

　　為解決上述問題，本實用新型所述的污水再生沼氣系統，其特征在于：該系統包括污水池、預處理池、發酵池、分離池、化劑池、肥料池、凈水池、沼氣塔和液壓池;所述污水池、預處理池、分離池、化劑池、肥料池、凈水池依次通過環池管連接成環形;所述分離池與肥料池相連;所述發酵池分別與所述預處理池、分離池、液壓池相連;所述沼氣塔的底部通過吸溫罩與所述發酵池相連，其上設有出氣口，其塔頂設有避雷針;所述分離池上設有分離網。

　　所述預處理池通過輸入管與所述發酵池相連。

　　所述分離池通過輸出管與所述發酵池相連。

　　所述污水池、預處理池、分離池、化劑池、肥料池、凈水池上均設有池蓋。

　　所述污水池、預處理池、發酵池、分離池、化劑池、肥料池、凈水池內均設有攪拌機。

　　本實用新型與現有技術相比具有以下優點：

　　1、由于本實用新型中污水池、預處理池、分離池、化劑池、肥料池、凈水池依次通過環池管連接成環形，因此，整個生產過程可以循環進行，從而實現規模化生產。

　　2、本實用新型中分離池設有分離網，因此，可以有效地進行渣液分離。

　　3、本實用新型沼氣塔的塔頂設有避雷針，因此，可以預防雷電擊傷。

　　4、本實用新型中沼氣塔的底部通過吸溫罩與發酵池，因此，可以增加發酵池內溫度。

　　5、本實用新型結構簡單、產氣率高。
