申請日2013.10.21

　　公開(公告)日2014.04.09

　　IPC分類號C02F9/14

　　摘要

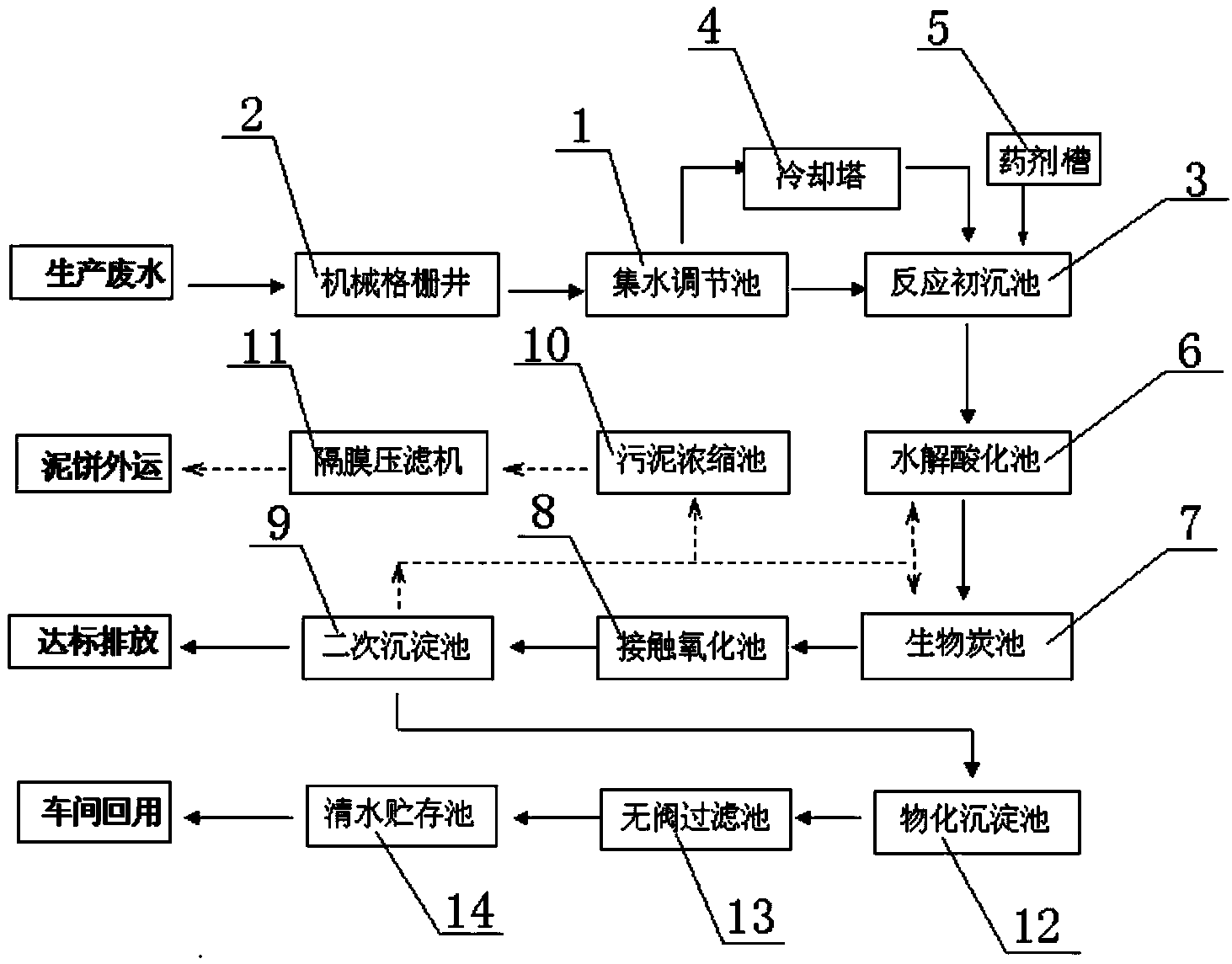

　　一種印染廢水處理回用系統，包括集水調節池以及車間回用系統，所述集水調節池內設置有污水提升泵并通過污水提升泵連接反應初沉池，反應初沉池上方通過藥劑管連接藥劑槽，反應初沉池采用虹吸式脈沖布水器連接水解酸化池，繼而水解酸化池連接生物炭池，所述生物炭池通過接觸氧化池連接二次沉淀池，所述二級沉淀池設置有污水排放口，其中，二級沉淀池還連接車間回用系統。與現有技術相比，本實用新型的印染廢水處理回用系統，解決了現有技術中印染處理系統對于一些成分復雜、脫色難度大的印染廢水、堿減量廢水，還難以做到達標排放，處理回收利用率低等問題，避免了印染廢水對環境的污染以及水資源的浪費的技術性問題。

　　權利要求書

　　1.一種印染廢水處理回用系統，包括集水調節池以及車間回用系統，所述集水 調節池內設置有污水提升泵并通過污水提升泵連接反應初沉池，反應初沉池上 方通過藥劑管連接藥劑槽，其特征在于，反應初沉池采用虹吸式脈沖布水器連 接水解酸化池，繼而水解酸化池連接生物炭池，所述生物炭池通過接觸氧化池 連接二次沉淀池，所述二級沉淀池設置有污水排放口，其中，二級沉淀池還連 接車間回用系統。

　　2.如權利要求1所述的印染廢水處理回用系統，其特征在于，所述集水調節池 前端通過污水管連接有用于去除廢水中較大的漂浮物、懸浮物及雜物的機械格 柵井。

　　3.如權利要求1所述的印染廢水處理回用系統，其特征在于，所述集水調節池 與反應初沉池之間還連接有冷卻塔。

　　4.如權利要求1所述的印染廢水處理回用系統，其特征在于，所述系統還包括 污泥濃縮池和隔膜壓縮機，所述污泥濃縮池與隔膜壓縮機相連，所述污泥濃縮 池分別還連接水解酸化池、生物炭池以及二次沉淀池。

　　5.如權利要求1所述的印染廢水處理回用系統，其特征在于，所述車間回用系 統包括連接二級沉淀池的物化沉淀池，所述物化沉淀池后續還依次連接無閥過 濾池以及污水貯存池。

　　6.如權利要求1所述的印染廢水處理回用系統，其特征在于，所述集水調節池 池底設置有穿孔曝氣管。

　　說明書

　　一種印染廢水處理回用系統

　　技術領域

　　本實用新型涉及廢水處理技術領域，特別涉及一種印染廢水處理回用系統。

　　背景技術

　　印染廢水水量大，成分復雜，色度高，廢水中含有染料、漿料、助劑、油 劑、酸堿、纖維雜質及無機鹽等，現在國內對于簡單的印染廢水的處理已經很 成熟，但對于成分復雜、脫色難度大的印染廢水、堿減量廢水，還難以做到達 標排放，處理回收利用率低，沒有行業普適用的處理回用技術，目前，印染水 處理領域出現了一種泡沫分離技術與芬頓氧化相結合處理印染廢水的方法。但 是這種方法只適合低濃度印染廢水的處理。因此，需要對印染廢水處理系統進 一步改善，以使其能更好的處理印染廢水且使大部分廢水能回收利用，減少印 染廢水對環境的污染以及水資源的浪費。

　　實用新型內容

　　本實用新型目的在于提供一種印染廢水處理回用系統，以解決現有技術中 印染處理系統對于一些成分復雜、脫色難度大的印染廢水、堿減量廢水，還難 以做到達標排放，處理回收利用率低，導致印染廢水對環境的嚴重污染以及水 資源的浪費的技術性問題。

　　本實用新型的技術方案是這樣實現的：

　　一種印染廢水處理回用系統，包括集水調節池以及車間回用系統，所述集 水調節池內設置有污水提升泵并通過污水提升泵連接反應初沉池，反應初沉池 上方通過藥劑管連接藥劑槽，反應初沉池采用虹吸式脈沖布水器連接水解酸化 池，繼而水解酸化池連接生物炭池，所述生物炭池通過接觸氧化池連接二次沉 淀池，所述二級沉淀池設置有污水排放口，其中，二級沉淀池還連接車間回用 系統。

　　優選地，所述集水調節池前端通過污水管連接有用于去除廢水中較大的漂 浮物、懸浮物及雜物的機械格柵井。

　　優選地，所述集水調節池與反應初沉池之間還連接有冷卻塔。

　　優選地，所述系統還包括污泥濃縮池和隔膜壓縮機，所述污泥濃縮池與隔 膜壓縮機相連，所述污泥濃縮池分別還連接水解酸化池、生物炭池以及二次沉 淀池。

　　優選地，所述車間回用系統包括連接二級沉淀池的物化沉淀池，所述物化 沉淀池后續還依次連接無閥過濾池以及污水貯存池。

　　優選地，所述集水調節池池底設置有穿孔曝氣管。

　　與現有技術相比，本實用新型有以下有益效果：

　　本實用新型的印染廢水處理回用系統，解決了現有技術中印染處理系統對 于一些成分復雜、脫色難度大的印染廢水、堿減量廢水，還難以做到達標排放， 處理回收利用率低等問題，避免了印染廢水對環境的污染以及水資源的浪費的 技術性問題。
