申請日2013.10.21

　　公開(公告)日2014.04.16

　　IPC分類號C01D5/16

　　摘要

　　本實用新型提供了一種含硫酸鈉污水處理裝置，屬于化工設備領域。它解決了現有技術所存在的能耗高、不能大批量處理含硫酸鈉污水的技術問題。它包括藥劑儲罐，所述的藥劑儲罐連接一號泵，所述的一號泵連接混合器，所述的混合器連接斜板沉降池，所述的斜板沉降池連接離心機，所述的離心機通過第一閥門連接蒸發器，所述的蒸發器連接二號泵，所述的二號泵連接噴霧干燥設備。本實用新型結構簡單，操作方便，能耗低，能大批量處理含硫酸鈉污水，得到的硫酸鈉產品經進一步處理后可作為工業用途，達到了廢物回收利用的效果。

　　權利要求書

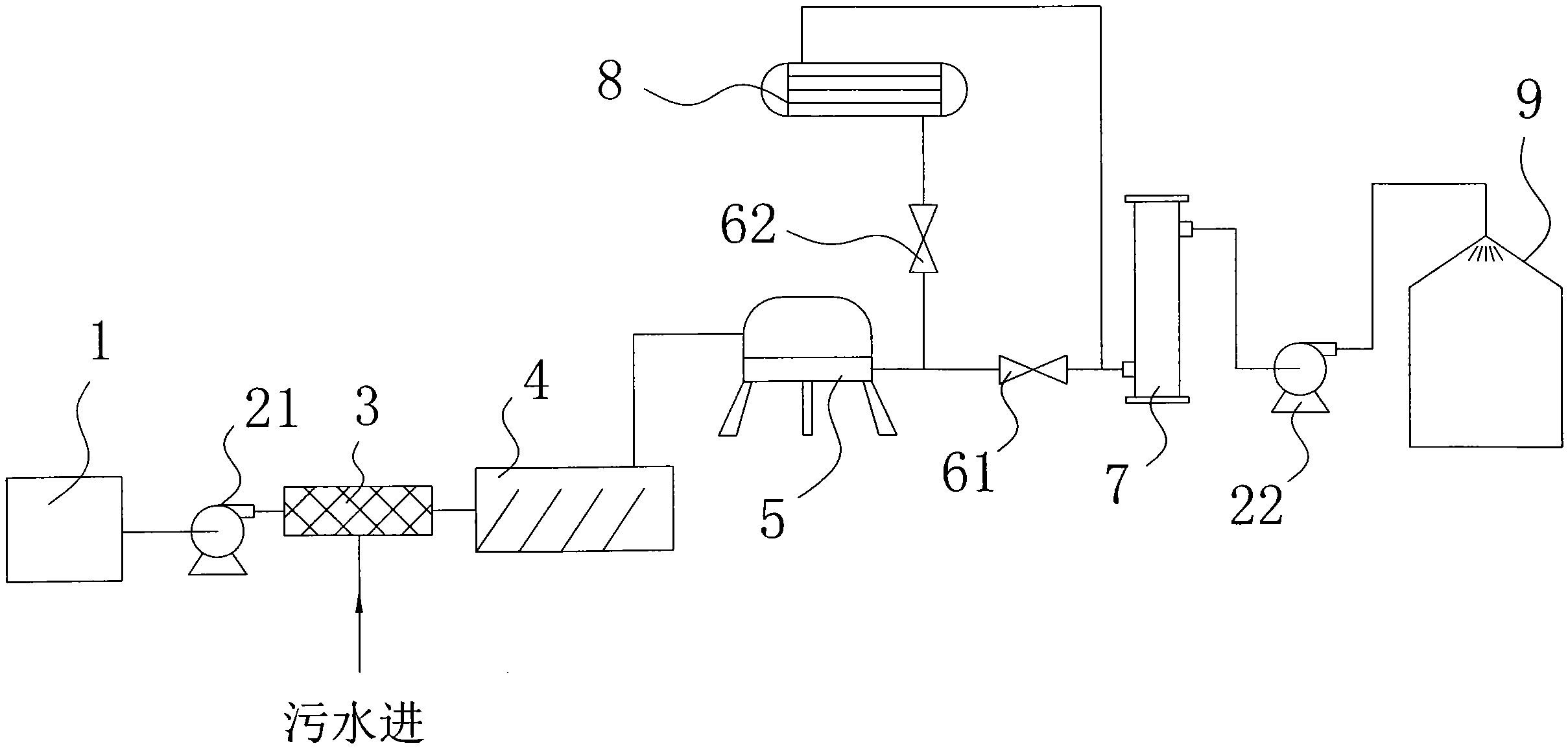

　　1.含硫酸鈉污水處理裝置，包括藥劑儲罐(1)，其特征在于， 所述的藥劑儲罐(1)連接一號泵(21)，所述的一號泵(21)連 接混合器(3)，所述的混合器(3)連接斜板沉降池(4)，所述的 斜板沉降池(4)連接離心機(5)，所述的離心機(5)通過第一 閥門(61)連接蒸發器(7)，所述的蒸發器(7)連接二號泵(22)， 所述的二號泵(22)連接噴霧干燥設備(9)。

　　2.根據權利要求1所述的含硫酸鈉污水處理裝置，其特征在 于，所述的離心機(5)還通過第二閥門(62)連接膜濃縮器(8)， 所述的膜濃縮器(8)連接蒸發器(7)。

　　3.根據權利要求1或2所述的含硫酸鈉污水處理裝置，其特 征在于，所述的離心機(5)為三足離心機、臥螺離心機或碟片式 離心機。

　　4.根據權利要求1或2所述的含硫酸鈉污水處理裝置，其特 征在于，所述的蒸發器(7)為多效降膜式蒸發器或刮板式蒸發器。

　　5.根據權利要求2所述的含硫酸鈉污水處理裝置，其特征在 于，所述的膜濃縮器(8)為陶瓷膜濃縮器、納濾膜濃縮器或反滲 透膜濃縮器。

　　說明書

　　含硫酸鈉污水處理裝置

　　技術領域

　　本實用新型屬于化工設備技術領域，涉及一種污水處理裝置， 尤其是涉及一種含硫酸鈉污水處理裝置。

　　背景技術

　　硫酸鈉是一種無機化合物，十水合硫酸鈉又名芒硝，白色、 無臭、有苦味的結晶或粉末，有吸濕性。外形為無色、透明、大 的結晶或顆粒性小結晶。主要用于制水玻璃、玻璃、瓷釉、紙漿、 致冷混合劑、洗滌劑、干燥劑、染料稀釋劑、分析化學試劑、醫 藥品等。

　　由于硫酸鈉用途廣泛，因此在使用硫酸鈉或生產硫酸鈉的企 業中會存在大量的含硫酸鈉的污水，這些污水如直接排入環境中， 一方面會導致資源的浪費，另一方面也會導致環境的污染。目前 生產硫酸鈉通常用低溫結晶法，這種方法能耗較高，而且不適合 大批量的污水的處理。

　　實用新型內容

　　本實用新型的目的是針對上述問題，提供一種含硫酸鈉污水 處理裝置;解決了現有技術所存在的能耗高、不能大批量處理含 硫酸鈉污水的技術問題。

　　為達到上述目的，本實用新型采用了下列技術方案：一種含 硫酸鈉污水處理裝置，包括藥劑儲罐，所述的藥劑儲罐連接一號 泵，所述的一號泵連接混合器，所述的混合器連接斜板沉降池， 所述的斜板沉降池連接離心機，所述的離心機通過第一閥門連接 蒸發器，所述的蒸發器連接二號泵，所述的二號泵連接噴霧干燥 設備。

　　在上述的含硫酸鈉污水處理裝置中，所述的離心機還通過第 二閥門連接膜濃縮器，所述的膜濃縮器連接蒸發器。

　　在上述的含硫酸鈉污水處理裝置中，所述的離心機為三足離 心機、臥螺離心機或碟片式離心機。

　　在上述的含硫酸鈉污水處理裝置中，所述的蒸發器為多效降 膜式蒸發器或刮板式蒸發器。

　　在上述的含硫酸鈉污水處理裝置中，所述的膜濃縮器為陶瓷 膜濃縮器、納濾膜濃縮器或反滲透膜濃縮器。

　　與現有的技術相比，本實用新型的優點在于：結構簡單，操 作方便，能耗低，能大批量處理含硫酸鈉污水，得到的硫酸鈉產 品經進一步處理后可作為工業用途，達到了廢物回收利用的效果。
