申請日2013.10.22

　　公開(公告)日2015.04.29

　　IPC分類號C02F9/08

　　摘要

　　一種難降解廢水的處理裝置及其廢水處理方法，屬于污水處理技術領域，其特征在于：包括依次串聯的pH調節池(1)、超聲波反應器(3)、催化反應池(4)和沉降池(5)，超聲波反應器(3)為單頻對射管式超聲波反應器，超聲波反應器(3)的內壁為波紋狀。利用該裝置實現對難降解廢水的超聲波協同F(xiàn)enton氧化，超聲波處理前先投加Fenton試劑，然后進入超聲波反應器(3)進行協同氧化反應。單頻對射管式超聲波反應器(3)，波紋狀的內壁設計使超聲波多次反射聚焦，實現能量的多重疊加。本發明的裝置和方法超聲波反應時間短，能耗低，提高了反應效率，減少了藥劑用量，超聲波能耗低，便于工業實施。

　　權利要求書

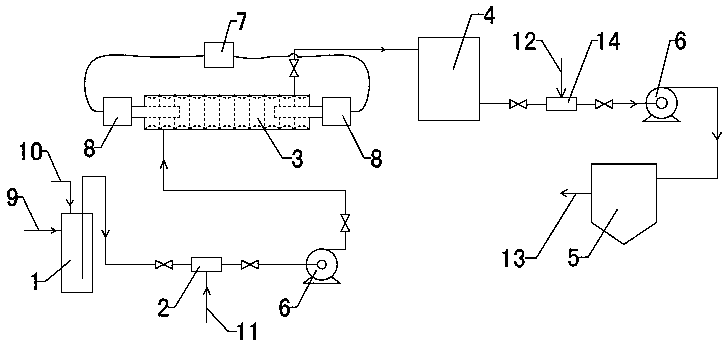

　　1.一種難降解廢水的處理裝置，其特征在于：包括依次串聯的pH調節池(1)、超聲波反應器(3)、催化反應池(4)和沉降池(5)，其中pH調節池(1)開有酸入口(10)，pH調節池(1)和超聲波反應器(3)之間串有第一管道混合器(2)，第一管道混合器(2)上有氧化劑和催化劑入口(11);催化反應池(4)和沉降池(5)之間串有第二管道混合器(14)，第二管道混合器(14)上設有堿入口(12);超聲波反應器(3)為單頻對射管式超聲波反應器，超聲波反應器(3)的內壁為波紋狀。

　　2.根據權利要求1所述的一種難降解廢水的處理裝置，其特征在于：所述的單頻對射管式超聲波反應器整體呈管狀，兩端各裝有一超聲波換能器(8)且兩超聲波換能器(8)連接同一超聲波發生器(7)，超聲波換能器(8)上均設有伸入超聲波反應器(3)內的管形超聲波分布器。

　　3.根據權利要求1所述的一種難降解廢水的處理裝置，其特征在于：所述的pH調節池(1)裝有壓縮空氣攪拌設備。

　　4.根據權利要求1所述的一種難降解廢水的處理裝置，其特征在于：所述的催化反應池(4)裝有壓縮空氣攪拌設備。

　　5.一種權利要求1~4所述的難降解廢水的處理裝置的廢水處理方法，其特征在于，具體處理步驟為：

　　1)難降解廢水首先進入pH調節池(1)，加入無機酸調節pH值至2.5~5.5，再經第一管道混合器(2)投加氧化劑和催化劑，氧化劑投加濃度為1~7mL/L，氧化劑與催化劑的摩爾比為10:1~3:1;

　　2)廢水和藥劑經第一管道混合器(2)混合后進入單頻對射管式超聲波反應器(3)，超聲波分布器發出的超聲波頻率為15~35KHz，超聲波作用強度為0.1~1.0W/cm2，廢水和藥劑經超聲波交互作用時間為10S~180S;

　　3)超聲波反應器(3)出水自流進入催化反應池(4)，利用壓縮空氣進行曝氣攪拌，使剩余氧化劑與廢水中有機污染物進一步反應，提高COD的去除效果，催化反應時間為5~60min;

　　4)催化反應池(4)出水經第二管道混合器(14)加堿混合后調節至中性進入沉降池(5)，經固液分離后出水達標排放。

　　6.根據權利要求1所述的一種難降解廢水的處理裝置的廢水處理方法，其特征在于：所述的步驟2)中超聲波反應器(3)中的超聲波分布器發出的超聲波頻率為20~30 KHz，超聲波作用時間為20S~60S。

　　7.根據權利要求1所述的一種難降解廢水的處理裝置廢水處理方法，其特征在于：所述的步驟3)中催化反應池(4)中催化反應時間為15~35min。

　　8.根據權利要求1所述的一種難降解廢水的處理裝置廢水處理方法，其特征在于：所述的步驟4)加堿后廢水調節pH至7.0~7.5。

　　說明書

　　一種難降解廢水的處理裝置及其廢水處理方法

　　技術領域

　　一種難降解廢水的處理裝置及其廢水處理方法，屬于污水處理技術領域，具體涉及一種采用超聲波技術、高級氧化技術的物化方法處理化工廢水的裝置及使用該裝置的處理方法。

　　背景技術

　　工業廢水例如造紙廢水、醫藥廢水等化工廢水含有大量的難降解有機污染物，采用常規的生物處理技術難以達到排放標準。通常再采用各種高級氧化技術處理生化出水，使之達到理想的排放標準。其中Fenton試劑能有效氧化去除傳統廢水處理技術無法去除的難降解有機物，它不僅能夠氧化打破共軛體系結構，還可以使有機分子進一步礦化成CO2和水等小分子。但Fenton法處理廢水存在反應時間長、試劑用量大、H2O2利用率有待提高、處理后產生渣量大等問題，使其應用受到了限制。但是目前超聲波協同氧化技術還處于實驗室研究階段，沒有高效的超聲波反應器，大多采用成型的探頭式超聲波儀器進行燒杯試驗，超聲波作用時間長，大于10min，能耗高，無法在工業上應用。

　　專利KR100719455提供了一種有輻射的廢液中難降解有機化合物的處理方法，采用Fenton試劑在高頻超聲波和短波長的紫外線作用下處理類似螯合劑的難降解有機化合物，目的是使難降解有機化合物分解并縮短處理時間。該法除了采用Fenton試劑和超聲波以外，還使用短波長的紫外光，采用高頻超聲波，頻率為130~300kHz，水溫要加熱到40~50℃，能耗較高。

　　專利CN101786756A提供了一種生化難降解有機廢水的處理方法，該法主要利用紫外光、電化學、超聲波和Fenton氧化處理生化難降解廢水，經處理后廢水COD去除率可達到90%以上。但是該法采用了多級廢水深度氧化處理工藝，處理工藝復雜，能耗較高。

　　發明內容

　　本發明要解決的技術問題是：克服現有技術的不足，提供一種難降解廢水的處理裝置及其廢水處理方法，利用該裝置超聲波協同F(xiàn)enton氧化用于處理難降解廢水，處理能耗低，效率高，藥劑用量少，處理后可以達到理想的排放標準。

　　本發明解決其技術問題所采用的技術方案是：該難降解廢水的處理裝置，其特征在于：包括依次串聯的pH調節池、超聲波反應器、催化反應池和沉降池，其中pH調節池開有酸入口，pH調節池和超聲波反應器之間串有第一管道混合器，第一管道混合器上有氧化劑和催化劑入口;催化反應池和沉降池之間串有第二管道混合器，第二管道混合器上設有堿入口;超聲波反應器為單頻對射管式超聲波反應器，超聲波反應器的內壁為波紋狀。

　　所述的單頻對射管式超聲波反應器整體呈管狀，兩端各裝有一超聲波換能器且兩超聲波換能器連接同一超聲波發生器，超聲波換能器上均設有伸入超聲波反應器內的管形超聲波分布器。

　　所述的pH調節池裝有壓縮空氣攪拌設備。

　　所述的催化反應池裝有壓縮空氣攪拌設備。

　　本發明的難降解廢水的處理裝置內可以實現超聲波協同F(xiàn)enton氧化，能現明顯的協同效應，既能大幅提高COD去除率，又能降低藥劑用量和能耗，處理后可以達到理想的排放標準。本發明的難降解廢水處理方法，超聲波處理前先投加Fenton試劑，然后進入超聲波反應器進行協同氧化反應。超聲波反應器為單頻對射管式，內壁設計為波紋狀，可以使超聲波多次反射聚焦，實現能量的多重疊加，以較小的電功率，瞬間可以產生較大的超聲波能量，超聲波處理效率明顯提高，超聲波能耗顯著降低，使工業應用成為可能。污水經超聲波反應后再進入催化反應池，進一步發揮剩余氧化劑的作用，使更多的有機污染物得到氧化分解。催化反應后加堿回調pH為中性，然后再進行固液分離，上清液可達標排放。

　　一種上述難降解廢水的處理裝置的廢水處理方法，其特征在于，具體處理步驟為：

　　1)難降解廢水首先進入pH調節池，加入無機酸調節pH值至2.5~5.5，再經第一管道混合器投加氧化劑和催化劑，氧化劑投加濃度為1~7mL/L，氧化劑與催化劑的摩爾比為10:1~3:1;

　　2)廢水和藥劑經第一管道混合器混合后進入單頻對射管式超聲波反應器，超聲波分布器發出的超聲波頻率為15~35KHz，超聲波作用強度為0.1~1.0W/cm2，廢水和藥劑經超聲波交互作用時間為10S~180S;

　　3)超聲波反應器出水自流進入催化反應池，利用壓縮空氣進行曝氣攪拌，使剩余氧化劑與廢水中有機污染物進一步反應，提高COD的去除效果，催化反應時間為5~60min;

　　4)催化反應池出水經第二管道混合器加堿混合后調節至中性進入沉降池，經固液分離后出水達標排放。

　　所述的步驟2)中超聲波反應器中的超聲波分布器發出的超聲波頻率為20~30 KHz，超聲波作用時間為20S~60S。此超聲波頻率下與有極大分子的固有頻率頻率更接近，更容易摧毀大分子、難降解物質的穩定結構。

　　所述的步驟3)中催化反應池中催化反應時間為15~35min。此催化時間下催化下過較好，效率最高，時間過短催化效果不夠充分，時間過長，催化效果沒有非常明顯提高，浪費時間降低效率。

　　所述的步驟4)加堿后廢水調節pH至7.0~7.5.

　　所述的氧化劑為雙氧水。所述的催化劑為Fe3+、Mn2+均相催化劑或鐵粉、石墨、鐵、錳的氧化礦物非均相催化劑。

　　本發明的超聲波反應器，超聲波自兩端單頻對射，經波紋狀內壁反射，使超聲波多次聚焦、反射，極大提高了能量利用率和超聲波作用強度，在超聲波的空化作用下，廢水中大分子、難降解物質的穩定結構被摧毀，使所投加的氧化劑更易將有機污染物氧化分解。超聲波與氧化劑的協同作用，大大提高了氧化反應效率，縮短了反應時間。超聲波可以加速化學反應，提高化學反應效率，特別是超聲波與其它降解技術聯合使用，不僅可以發揮超聲波本身的降解能力，而且超聲波的機械效應可以強化其它降解技術的降解效果，超聲波協同F(xiàn)enton氧化處理難降解廢水，可以加速化學氧化進程，提高化學氧化效率，縮短反應時間和藥劑投加量。

　　與現有技術相比，本發明的所具有的有益效果是：本發明采用獨特設計的超聲波反應器，與Fenton試劑協同作用，可連續處理難降解廢水，與單獨Fenton氧化處理相比，COD去除率由50%提高到80%以上，總反應時間減少80%以上，藥劑用量減少50%以上，反應產生的渣量減少50%以上。超聲波反應時間短，能耗低，與現有技術相比，超聲波能耗大大降低，本發明處理1m3廢水，超聲波能耗僅為1KW·h左右。本發明的廢水處理方法，提高了反應效率，減少了藥劑用量，超聲波能耗低，便于工業實施。
