申請日2013.10.22

　　公開(公告)日2014.06.11

　　IPC分類號C02F1/74

　　摘要

　　本實用新型高濃度臨界水污水處理系統，包括高壓泵、氧氣壓縮機、熱交換器、加熱爐、反應器、氣液分離裝置、余熱回收裝置和二氧化碳回收裝置，結合超臨界水氧化的原理設計的技術方案解決了目前污水處理廠關于很多高難度處理的作業，并且本實用新型可以自行回收反應所產生的熱量，使資源都得到更加充分的利用。

　　權利要求書

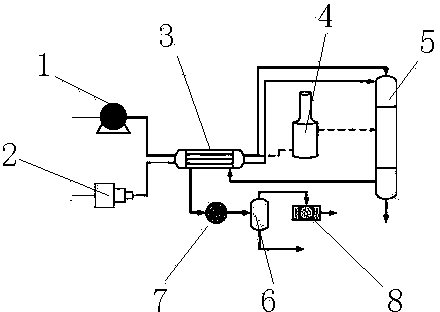

　　1.一種高濃度臨界水污水處理系統，其特征在于，包括高壓泵、氧氣壓縮機、熱交換器、加熱爐、反應器、氣液分離裝置、余熱回收裝置和二氧化碳回收裝置，所述的高壓泵和所述的氧氣壓縮機通過所述熱交換器與所述的反應器連接，所述的加熱爐給所述的反應器供熱，所述的余熱回收裝置與所述的熱交換器連接用于回收所述的熱交換器里污水的熱量，所述的氣液分離裝置連接所述的余熱回收裝置，所述的二氧化碳回收裝置收集所述的氣液分離裝置處理后的氣體。

　　說明書

　　高濃度臨界水污水處理系統

　　技術領域

　　本實用新型涉及一種處理高濃度有機污水的系統設備。

　　背景技術

　　垃圾填埋場滲濾液中COD質量濃度高達十幾萬mg/L，BOD質量濃度最高可達幾萬mg/L。垃圾滲濾液主要由微生物厭氧發酵產生，其中含有機酸、低分子脂肪醇等。與城市污水相比，垃圾滲濾液污染物濃度高、毒性強，一般直接生物處理效果不理想，正常運行的城市污水處理廠中加入一定量的垃圾滲濾液可使原來的微生物死亡殆盡。垃圾填埋場滲濾液是長期存在的，如不及時處理，不僅危害我們自己的生存環境，還會讓子孫后代長久地品嘗我們親手種成的毒果。多數有毒廢液、高濃度難降解的有機廢水處理，利用傳統的物化、生化法處理不甚奏效，或處理過程繁瑣，且運行費用較高、投資較大。

　　發明內容

　　本實用新型結合超臨界水氧化的原理，提供了一種用于高濃度有機污水處理的新型系統設備。

　　為解決上述問題本實用新型是這樣實現的：高濃度臨界水污水處理系統，包括高壓泵、氧氣壓縮機、熱交換器、加熱爐、反應器、氣液分離裝置、余熱回收裝置和二氧化碳回收裝置，所述的高壓泵和所述的氧氣壓縮機通過所述熱交換器與所述的反應器連接，所述的加熱爐給所述的反應器供熱，所述的余熱回收裝置與所述的熱交換器連接用于回收所述的熱交換器里污水的熱量，所述的氣液分離裝置連接所述的余熱回收裝置，所述的二氧化碳回收裝置收集所述的氣液分離裝置處理后的氣體。

　　本實用新型在反應器里實現了將污水超臨界化，在這種狀態下水被加壓加溫時，水與干飽和蒸汽的密度差逐步減小，當壓力升高到某一數值時，飽和水與干飽和蒸汽的密度差將為零，這時，飽和水與干飽和蒸汽不僅有同樣的壓力和溫度，還有相同的密度和比容，這一特有的狀態點(溫度=374.3℃、壓力=22.1Mpa)稱為臨界點，當水的溫度和壓力高于臨界點時稱為超臨界水。超臨界水具有如下的特點：(1)水中幾乎所有的有機物在幾秒至幾分鐘內，與氧氣或空氣中的氧進行氧化、分解(分解率為99.99%以上)，有機污染物轉化成無害化的二氧化碳、水，有機物中的N元素轉化成氮氣;(2)無機鹽類溶解度很低，以固體形式被分離出來或回收利用，處理后的水也成為潔凈的水;(3)當被處理的廢水或廢液中的有機物濃度在5%--10%時，就可以依靠反應過程中，以自身釋放的反應熱來維持反應器所需的熱量平衡，不需外界加熱;(4)設備安全性好，反應徹底，不排放污染物。
