申請日2014.11.10

　　公開(公告)日2015.04.29

　　IPC分類號C02F11/00; C02F11/18; C02F11/12; C02F11/04

　　摘要

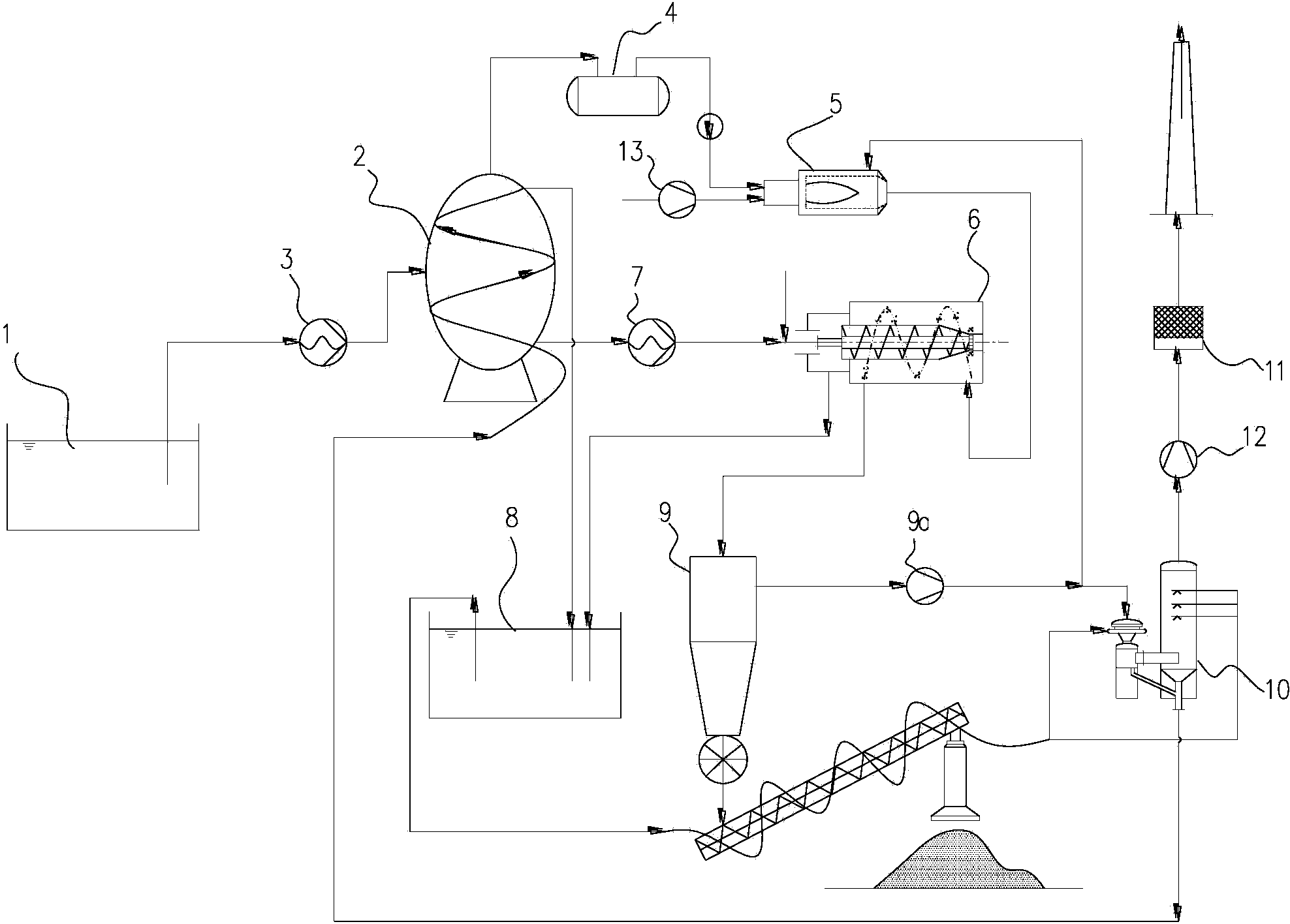

　　一種用于市政污泥深度處理系統，它包括污泥濃縮池(1)，污泥濃縮池(1)的輸出端連接到厭氧消化罐(2)，所述污泥濃縮池(1)和厭氧消化罐(2)的連接管路上裝有第一污泥泵(3)，所述厭氧消化罐(3)的氣相出口端連接到沼氣儲存罐(4)，沼氣儲存罐(4)的輸出端連接到干燥介質發生器(5)，干燥介質發生器(5)的輸出端連接到離心脫水干燥一體機(6)的熱干燥介質進口，離心脫水干燥一體機(6)的液相出口連接到濾液池(8)，固相出口連接到旋風分離器(9)，所述旋風分離器(9)的氣體輸出端連接到冷凝機構(10)和干燥介質發生器(5)的進口端，本實用新型實現了污泥的最大減量化，降低污泥干化成本，同時將污泥干化處理，避免污泥對環境的二次污染，實現污泥的無害化和資源化利用。

　　權利要求書

　　1.一種用于市政污泥深度處理系統，其特征在于：它包括污泥濃縮池(1)， 污泥濃縮池(1)的輸出端連接到厭氧消化罐(2)，所述污泥濃縮池(1)和厭氧消 化罐(2)的連接管路上裝有第一污泥泵(3)，所述厭氧消化罐(3)的氣相出口端 連接到沼氣儲存罐(4)，沼氣儲存罐(4)的輸出端連接到干燥介質發生器(5)， 干燥介質發生器(5)的輸出端連接到離心脫水干燥一體機(6)的熱干燥介質進 口，離心脫水干燥一體機(6)的物料進口連接到厭氧消化罐(2)混合液出口端， 所述離心脫水干燥一體機(6)和厭氧消化罐(2)的連接管路上裝有第二污泥泵 (7)，離心脫水干燥一體機(6)的液相出口連接到濾液池(8)，固相出口連接到 旋風分離器(9)，所述旋風分離器(9)的氣體輸出端連接到冷凝機構(10)和干燥 介質發生器(5)的進口端，所述旋風分離器(9)的氣體輸出端與冷凝機構(10)連 接管路上裝有第一助燃風機(9a)。

　　2.如權利要求1所述的一種用于市政污泥深度處理系統，其特征在于： 所述旋風分離器(9)的固相輸出端處安裝有固相運輸通道，固相運輸通道內的 固相物的余熱能夠被濾液池(8)輸出的濾液通過熱交換輸送至厭氧消化罐加以 利用。

　　3.如權利要求1所述的一種用于市政污泥深度處理系統，其特征在于： 所述冷凝機構(10)的冷卻后氣體出口連接到除臭裝置(11)，所述冷凝機構(10) 的冷卻水出口連接到厭氧消化罐(2)的冷水進口，所述冷凝機構(10)的冷卻后 氣體出口與除臭裝置(11)連接管路上裝有第二助燃風機(12)。

　　4.如權利要求1所述的一種用于市政污泥深度處理系統，其特征在于： 所述干燥介質發生器(5)氣體進口處裝有第三燃風機(13)。

　　說明書

　　一種用于市政污泥深度處理系統

　　技術領域

　　本實用新型屬于環保技術領域，具體講就是涉及一種用于市政污泥深度處 理系統，將市政污泥減量無害化處理，保護了環境。

　　背景技術

　　隨著國家經濟的快速發展，我國的工業化進程也不斷加快，但是由于我國 工業結構屬于粗放式生產模式，導致經濟發展的同時付出了昂貴的環境代價。 尤其是城市化程度的不斷提高，城市中污水的處理量、處理率和處理程度不斷 提高，由于城市污水處理產生的污泥的產量也隨之大大增加，其中市政污泥的 產量增速尤為快速。市政污泥是由有機殘片、細菌體、無機顆粒、膠體等組成 的極其復雜的非均質體，除含有大量水分外，還有難降解的有機物、重金屬和 鹽類以及病原體微生物和寄生蟲卵等，大量未經處理的污泥任意排放和堆放將 對環境造成更嚴重的二次污染。

　　目前對市政污泥普遍采用填埋的處理方式，不但占用大量寶貴的土地資源， 而且污泥含有大量有害物質，易導致土地和地下水資源的二次污染;另一個方 面是市政污泥還具有一定的有機質和熱值，屬于一種可重生利用的資源，直接 填埋屬于將資源白白浪費。

　　實用新型內容

　　本實用新型的目的是針對現有的市政污泥采用直接填埋容易對環境造成二 次污染的缺陷，提供一種用于市政污泥深度處理系統，將市政污泥進行離心脫 水干化處理，使市政污泥無害化，避免市政污泥對環境造成污染。

　　技術方案

　　為了實現上述技術目的，一種用于市政污泥深度處理系統，其特征在于： 它包括污泥濃縮池，污泥濃縮池的輸出端連接到厭氧消化罐，所述污泥濃縮池 和厭氧消化罐的連接管路上裝有第一污泥泵，所述厭氧消化罐的氣相出口端連 接到沼氣儲存罐，沼氣儲存罐的輸出端連接到干燥介質發生器，干燥介質發生 器的輸出端連接到離心脫水干燥一體機的熱干燥介質進口，離心脫水干燥一體 機的物料進口連接到厭氧消化罐混合液出口端，所述離心脫水干燥一體機和厭 氧消化罐的連接管路上裝有第二污泥泵，離心脫水干燥一體機的液相出口連接 到濾液池，固相出口連接到旋風分離器，所述旋風分離器的氣體輸出端連接到 冷凝機構和干燥介質發生器的進口端，所述旋風分離器的氣體輸出端與冷凝機 構連接管路上裝有第一助燃風機。

　　進一步，所述旋風分離器的固相輸出端處安裝有固相運輸通道，固相運輸 通道內的固相物的余熱能夠被濾液池輸出的濾液通過熱交換輸送至厭氧消化罐 加以利用。

　　進一步，所述冷凝機構的冷卻后氣體出口連接到除臭裝置，所述冷凝機構 的冷卻水出口連接到厭氧消化罐的冷水進口，所述冷凝機構的冷卻后氣體出口 與除臭裝置連接管路上裝有第二助燃風機。

　　進一步，所述干燥介質發生器氣體進口處裝有第三燃風機。

　　有益效果

　　本實用新型提供的一種用于市政污泥深度處理系統，利用污泥的厭氧消化 工藝將剩余污泥減量化，體積可縮減75～80%，實現了污泥的最大減量化，降低 污泥干化成本，同時將污泥干化處理，避免污泥對環境的二次污染，實現污泥 的無害化和資源化利用。
