申請日2013.10.22

　　公開(公告)日2014.04.23

　　IPC分類號B01D53/78

　　摘要

　　本實用新型公開了一種污水廠空間除臭噴霧設備，包括高壓霧化設備、儲液桶、一端與所述儲液桶下側連通的輸液管、上側與所述輸液管另一端連通的藥液箱、一端與所述藥液箱下側連通的高壓管道、以及若干根與所述高壓管道另一端連通的分管，所述分管上設置有若干個噴頭。本實用新型具有的有益效果：在很大的空間范圍都只需一臺設備即可，能對任何角落的廢氣進行去除，靈活方便更加實用;且往上噴出的植物液可以與彌漫在高處空氣中的廢氣充分混合，大大提高了廢氣凈化的效果。整個設備安裝快捷，耗能低，維修方便，運行成本低。

　　權利要求書

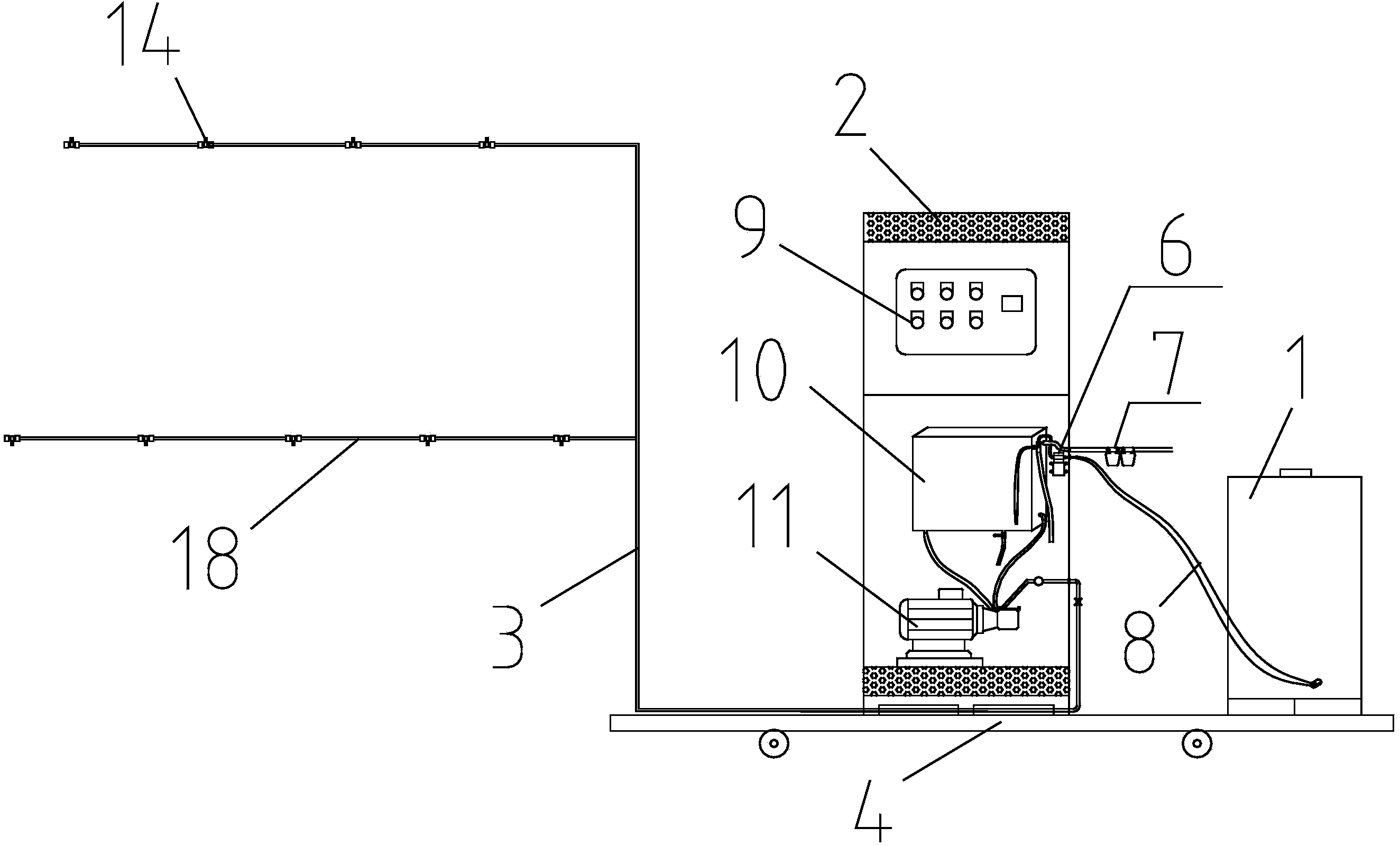

　　1.一種污水廠空間除臭噴霧設備，其特征在于，包括

　　活動車(4)、

　　設置在所述活動車(4)上側的儲液桶(1)、

　　一端與所述儲液桶(1)下側連通的輸液管(8)、

　　上側與所述輸液管(8)另一端連通的藥液箱(10)、

　　一端與所述藥液箱(10)下側連通的高壓管道(3)、以及

　　若干根與所述高壓管道(3)另一端連通的分管(18)，

　　所述分管(18)上設置有若干個噴頭(14)。

　　2.根據權利要求1所述的污水廠空間除臭噴霧設備，其特征在 于，所述噴頭(14)為霧化噴頭。

　　3.根據權利要求2所述的污水廠空間除臭噴霧設備，其特征在 于，所述噴頭(14)的形狀為螺旋形、方形、橢圓形或者扇形中的任 意一種。

　　4.根據權利要求1所述的污水廠空間除臭噴霧設備，其特征在 于，所述分管(18)共有兩根，且都是橫向設置。

　　5.根據權利要求2或4所述的污水廠空間除臭噴霧設備，其特 征在于，所述噴頭(14)設置在所述分管(18)的上側面。

　　6.根據權利要求1所述的污水廠空間除臭噴霧設備，其特征在 于，所述輸液管(8)上設置有自動加液機(6)。

　　7.根據權利要求1所述的污水廠空間除臭噴霧設備，其特征在 于，所述藥液箱(10)上設置有水過濾器(7)。

　　說明書

　　一種污水廠空間除臭噴霧設備

　　技術領域

　　本實用新型涉及環保技術領域的凈化設備，具體涉及一種污水 廠空間除臭噴霧設備。

　　背景技術

　　對污水處理過程中產生的廢氣進行處理是企業發展到一定規模 時必然的結果，在污水處理過程中會產生很多廢氣，造成人身傷害 和大氣污染，這些廢氣氣味強烈，易燃易爆，危險性很大�，F(xiàn)有技 術的廢氣凈化設備對產生的廢氣很難達到絕對的控制和治理污染， 并且也增大了工廠安全的不可靠性。由于污水廠經濟條件有限，有 些污水廠仍然使用簡單的物理化學吸附，這些吸附簡單，不能完全 清除廢氣，已經無法達到相應的國家標準，而且污水廠空間大，如 果不能及時去除，廢氣會很快往四周擴散。

　　實用新型內容

　　本實用新型的目的是為了提供一種成本低、結構簡單，且吸收 效率高、更加靈活方便的污水廠空間除臭噴霧設備。

　　為了達到本實用新型的目的，技術方案如下：

　　一種污水廠空間除臭噴霧設備，包括

　　活動車、

　　設置在所述活動車上側的儲液桶、

　　一端與所述儲液桶下側連通的輸液管、

　　上側與所述輸液管另一端連通的藥液箱、

　　一端與所述藥液箱下側連通的高壓管道、以及

　　若干根與所述高壓管道另一端連通的分管，

　　所述分管上設置有若干個噴頭。

　　作為優選的技術方案：所述噴頭為霧化噴頭。

　　作為優選的技術方案：所述噴頭的形狀為螺旋形、方形、橢圓 形或者扇形中的任意一種。

　　作為優選的技術方案：所述分管共有兩根，且都是橫向設置。

　　作為優選的技術方案：所述噴頭設置在所述分管的上側面。

　　作為優選的技術方案：所述輸液管上設置有自動加液機。

　　作為優選的技術方案：所述藥液箱上設置有水過濾器。

　　儲液桶用于儲存植物液，植物液是從天然植物里提取出來的， 無毒、無刺激。植物液通過自動加液機，經輸液管輸送至藥液箱， 和從水過濾器進來的水按比例在藥液箱中混合，在高壓泵的帶動 下，從高壓管道輸送至分管上，通過噴頭將植物液噴出，噴頭通常 設置在分管的上側面，因此可以噴出一定的高度，然后下落，在很 大的空間內，都可以將彌漫在空氣中的廢氣去除干凈。裝有輪子的 活動車可以載著控制裝置和儲液桶四處活動，針對性的進行除臭噴 霧，沒有了死角，哪怕在很大的空間內也只需一臺設備即可，更加 靈活方便。

　　霧化噴頭可以將噴出的植物液霧化分散，形成氣相接觸環境， 增加了比表面積，混合更加充分，提高了凈化效果，廢氣與霧化的 植物液進行反應，改變廢氣中有害物質的化學結構，減少廢氣濃 度。

　　本實用新型具有的有益效果：

　　在很大的空間范圍都只需一臺設備即可，能對任何角落的廢氣 進行去除，靈活方便更加實用;且往上噴出的植物液可以與彌漫在 高處空氣中的廢氣充分混合，大大提高了廢氣凈化的效果。整個設 備安裝快捷，耗能低，維修方便，運行成本低。
