申請日2014.02.25
公開(公告)日2014.08.06
IPC分類號B01D29/64; B01D29/58
摘要

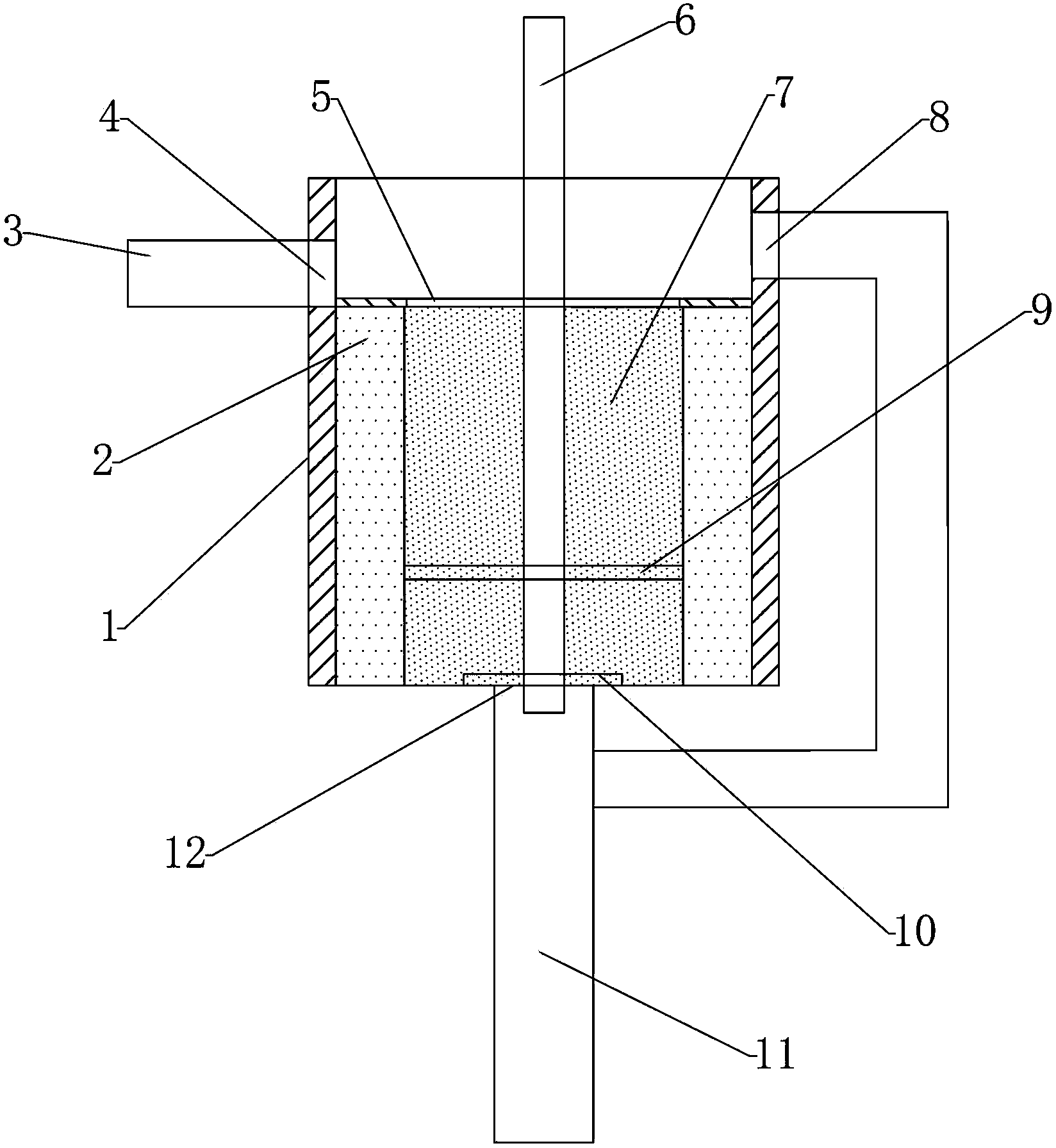

本實用新型公開了一種半自動反沖式污水過濾器，設置于節水水箱內，由過濾筒1、筒狀過濾網、封水清洗拉桿6、進水口4、濾水口13、溢水口8、出水口12等組成，過濾筒1一側設有進水口4，與洗漱池下水管3連接，過濾筒1另一側設有溢水口8，與衛生間下水管道11連接，過濾筒1底部設有出水口12，與衛生間下水管道11連接，過濾筒1內套設筒狀PP棉濾網2，筒狀PP棉濾網2內套設筒狀金屬過濾網7，筒狀金屬過濾網7內部設有封水清洗拉桿6，封水清洗拉桿6上設有清洗毛環9和封水墊10，過濾筒1上方設有環狀封水蓋5，過濾筒1上設有濾水口13。它過濾效果好，清洗方便，操作簡單;清潔衛生。
權利要求書
1.半自動反沖式污水過濾器，設置于節水水箱內，其特征在于：由過濾筒(1)、筒狀過濾網、封水清洗拉桿(6)、進水口(4)、濾水口(13)、溢水口(8)、出水口(12)組成，過濾筒(1)一側設有進水口(4)，與洗漱池下水管(3)連接，過濾筒(1)另一側設有溢水口(8)，與衛生間下水管道(11)連接，過濾筒(1)底部設有出水口(12)，與衛生間下水管道(11)連接，過濾筒(1)內套設筒狀PP棉濾網(2)，筒狀PP棉濾網(2)內套設筒狀金屬過濾網(7)，筒狀金屬過濾網(7)內部設有封水清洗拉桿(6)，封水清洗拉桿(6)上設有清洗毛環(9)和封水墊(10)，過濾筒(1)上方設有環狀封水蓋(5)，過濾筒(1)上設有濾水口(13)。
2.如權利要求1所述的半自動反沖式污水過濾器，其特征在于：所述進水口(4)低于溢水口(8)位置。
說明書
半自動反沖式污水過濾器
技術領域
本實用新型涉及一種污水過濾裝置，特別涉及一種半自動反沖式污水過濾器。
背景技術
目前，節約用水已成為全球性的重要課題，我國許多大中城市都處于缺水狀態，利用衛生間洗漱廢水沖洗坐便器的專利也有不少，經檢索發現，這些節水裝置中的污水過濾設計過于簡單，存在過濾效果差，清洗難度大等缺陷。
發明內容
本實用新型的目的在于克服現有技術的不足，并提供一種半自動反沖式污水過濾器，它操作簡單使用方便，成本低廉。
本實用新型的技術方案如下：
半自動反沖式污水過濾器，設置于節水水箱內，由過濾筒、筒狀過濾網、封水清洗拉桿、進水口、濾水口、溢水口、出水口等組成，過濾筒一側設有進水口，與洗漱池下水管連接，過濾筒另一側設有溢水口，與衛生間下水管道連接，過濾筒底部設有出水口，與衛生間下水管道連接，過濾筒內套設筒狀PP棉濾網，筒狀PP棉濾網內套設筒狀金屬過濾網，筒狀金屬過濾網內部設有封水清洗拉桿，封水清洗拉桿上設有清洗毛環和封水墊，過濾筒上方設有環狀封水蓋，過濾筒上設有濾水口。
所述進水口低于溢水口位置。
本實用新型的優點在于：
1、過濾效果好，使用雙層過濾網即延長了使用壽命，又提高過濾效果;2、清洗方便，只需輕拉封水清洗拉桿3～5次，即可清洗完畢，操作簡單;3、清潔衛生，經常清洗過濾器可減少因污物存留在過濾筒中所產生的異味，保持空氣清新。
