申請日2014.11.10

　　公開(公告)日2015.03.25

　　IPC分類號C23C14/35; C02F103/02; C02F9/04; C02F1/00

　　摘要

　　本發明公開了一種濺射源水處理裝置和水處理方法，其中，所述裝置包括依次設置的進水管(1)、濺射源組件(2)和出水管(3)，其中，所述濺射源組件(2)中還包括有至少一個表面附著有陶瓷薄膜的磁體(4)。本發明通過將濺射源組件中的磁體表面附著有陶瓷薄膜，從而使得在實際使用過程中，當水通過濺射源組件時，使得濺射源組件中最易于被腐蝕的磁體得到保護，進而使得該濺射源組件的被腐蝕程度大大降低，從而使得濺射裝置得到有效的保護，大大增加其使用壽命。

　　權利要求書

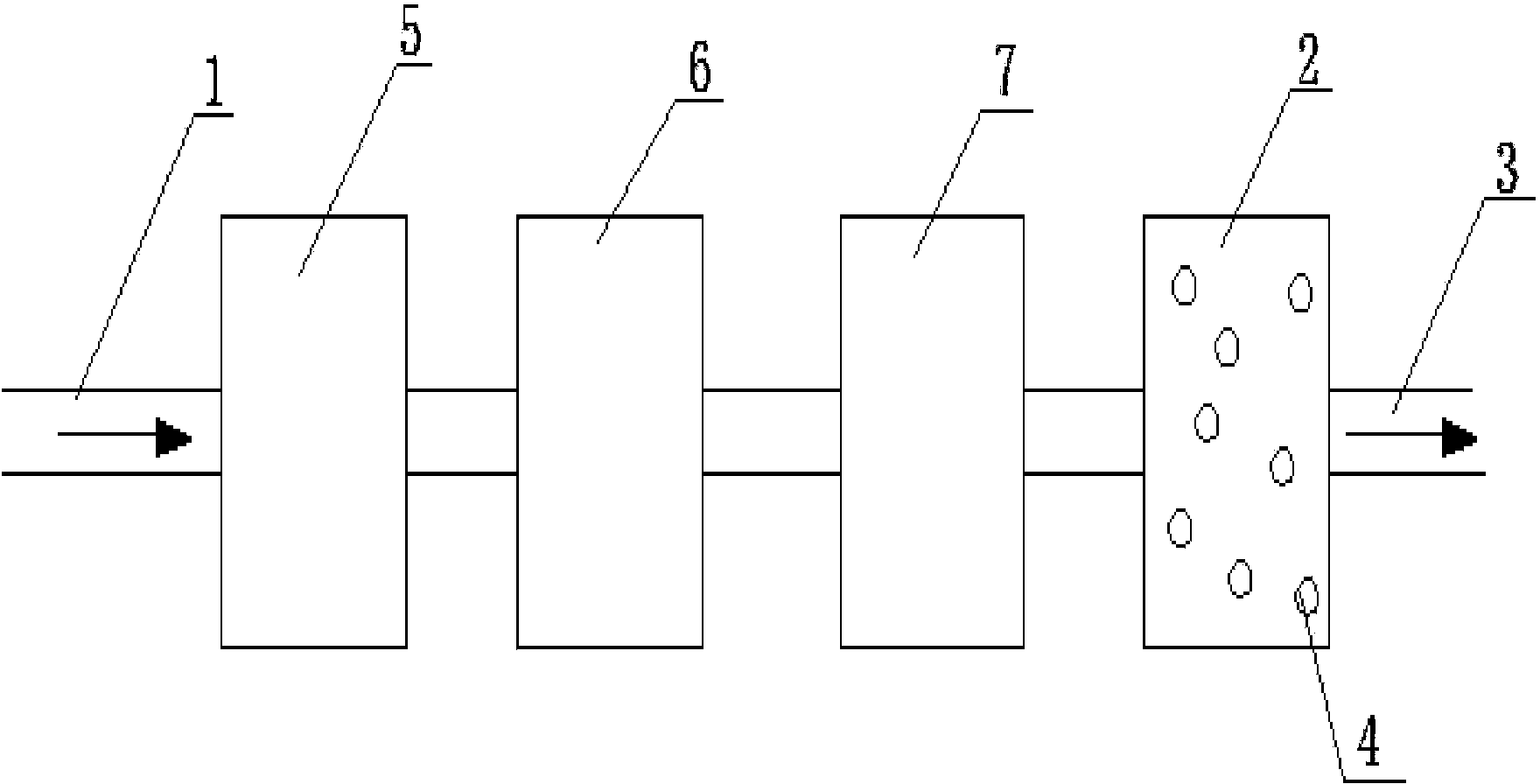

　　1.一種濺射源水處理裝置，其特征在于，所述裝置包括依次設置的進 水管(1)、濺射源組件(2)和出水管(3)，其中，所述濺射源組件(2)中 還包括有至少一個表面附著有陶瓷薄膜的磁體(4)。

　　2.根據權利要求1所述的裝置，其特征在于，所述進水管(1)和所述 濺射源組件(2)之間還設置有水處理設備，且所述水處理設備中包括過濾 單元(5)，所述過濾單元(5)的過濾粒徑不大于25μm。

　　3.根據權利要求2所述的裝置，其特征在于，所述水處理裝置中還包 括連接于所述過濾單元(5)的離子交換單元(6)，且所述離子交換單元(6) 中填充有離子交換樹脂。

　　4.根據權利要求2所述的裝置，其特征在于，所述水處理裝置中還包 括連接于所述過濾單元(5)的水清潔單元(7)，且所述水清潔單元(7)中 至少包括水清潔劑。

　　5.根據權利要求4所述的裝置，其特征在于，所述水清潔劑為溶氧劑 和/或腐蝕抑制劑。

　　6.一種水處理方法，其特征在于，所述方法使用權利要求5所述的裝 置，所述方法包括將冷卻水依次流經進水管(1)、磁體(4)上附著有陶瓷 薄膜的濺射源組件(2)和出水管(3)。

　　7.根據權利要求6所述的方法，其特征在于，所述方法還包括將冷卻 水流經過濾單元(5)后再流經濺射源組件(2)，以將冷卻水中粒徑大于25μm 的雜質濾除。

　　8.根據權利要求7所述的方法，其特征在于，所述方法還包括將冷卻 水流經離子交換單元(6)，所述離子交換單元(6)連接于所述過濾單元(5) 以去除冷卻水中的離子。

　　9.根據權利要求7所述的方法，其特征在于，所述方法還包括將冷卻 水流經含有水清潔劑的水清潔單元(7)。

　　說明書

　　濺射源水處理裝置和水處理方法

　　技術領域

　　本發明涉及濺射源中的冷卻水的處理領域，具體地，涉及一種濺射源水 處理裝置和水處理方法。

　　背景技術

　　在磁控濺射裝置中，都需要采用冷卻水，且該冷卻水會流入該磁控濺射 裝置中的濺射源組件中，但是濺射源組件在使用過程中，往往會因其內部結 構的材料間彼此電勢序列不同，因而產生較多的置換等化學反應，尤其是濺 射源組件中的磁體，極易與其發生反應。

　　因此，提供一種對濺射源組件腐蝕較小，延長磁體使用壽命的濺射源水 處理裝置和水處理方法是本發明亟需解決的問題。

　　發明內容

　　針對上述現有技術，本發明的目的在于克服現有技術中磁控濺射裝置中 的水對濺射源組件在使用過程中腐蝕較大的問題，從而提供一種對濺射源組 件腐蝕較小，延長磁體使用壽命的濺射源水處理裝置和水處理方法。

　　為了實現上述目的，本發明提供了一種濺射源水處理裝置，其中，所述 裝置包括依次設置的進水管、濺射源組件和出水管，其中，所述濺射源組件 中還包括有至少一個表面附著有陶瓷薄膜的磁體。

　　優選地，所述進水管和所述濺射源組件之間還設置有水處理設備，且所 述水處理設備中包括過濾單元，所述過濾單元的過濾粒徑不大于25μm。

　　優選地，所述水處理裝置中還包括連接于所述過濾單元的離子交換單 元，且所述離子交換單元中填充有離子交換樹脂。

　　優選地，所述水處理裝置中還包括連接于所述過濾單元的水清潔單元， 且所述水清潔單元中至少包括水清潔劑。

　　優選地，所述水清潔劑為溶氧劑和/或腐蝕抑制劑。

　　本發明還提供了一種水處理方法，其中，所述方法使用上述所述的裝置， 所述方法包括將冷卻水依次流經進水管、磁體上附著有陶瓷薄膜的濺射源組 件和出水管。

　　優選地，所述方法還包括將冷卻水流經過濾單元后再流經濺射源組件， 以將冷卻水中粒徑大于25μm的雜質濾除。

　　優選地，所述方法還包括將冷卻水流經離子交換單元，所述離子交換單 元連接于所述過濾單元以去除冷卻水中的離子。

　　優選地，所述方法還包括將冷卻水流經含有水清潔劑的水清潔單元。

　　根據上述技術方案，本發明通過將濺射源組件中的磁體表面附著有陶瓷 薄膜，從而使得在實際使用過程中，當水通過濺射源組件時，使得濺射源組 件中最易于被腐蝕的磁體得到保護，進而使得該濺射源組件的被腐蝕程度大 大降低，從而使得濺射裝置得到有效的保護，大大增加其使用壽命。

　　本發明的其他特征和優點將在隨后的具體實施方式部分予以詳細說明。
