申請日2013.10.22
公開(公告)日2014.04.09
IPC分類號C02F1/44; B01D61/08
摘要
本實用新型提供一種空氣制水機無廢水排放RO后處理裝置，屬于廢水處理裝置領域，包括三級預處理裝置、RO膜凈水器，所述三級預處理裝置的入口端設有第一導管，其出口端設有第二導管，三級預處理裝置通過第二導管與增壓泵相連，增壓泵通過第三導管與RO膜凈水器的入口端相連，RO膜凈水機的出口端分別設有第四導管和第五導管，第四導管還通過第六導管與靠近三級預處理裝置入口端的第一導管相接，第六導管設有低壓開關和限流閥，第五導管直接與外接飲水設備相連，第五導管上遠離RO膜凈水器出口端設有電磁閥、單向閥、高壓開關。本實用新型結構簡單，可以實現飲用水和生活用水的直接制取，還能通過不斷對廢水進行過濾處理實現廢水的零排放。
權利要求書

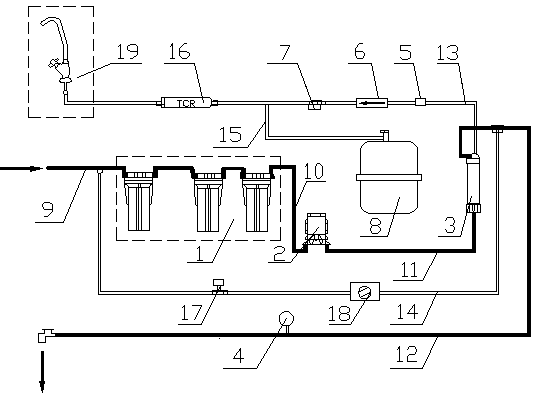

1.空氣制水機無廢水排放RO后處理裝置，包括三級預處理裝置(1)、RO膜凈水器(3)，其特征在于：所述三級預處理裝置(1)的入口端設有第一導管(9)，三級預處理裝置(1)的出口端設有第二導管(10)，上述三級預處理裝置(1)通過第二導管(10)與增壓泵(2)相連，上述增壓泵(2)通過第三導管(11)與RO膜凈水器(3)的入口端相連，所述RO膜凈水機(3)的出口端分別設有第四導管(12)和第五導管(13)，所述第四導管(12)還通過第六導管(14)與靠近上述三級預處理裝置(1)入口端的第一導管(9)相接，上述第六導管(14)設有低壓開關(17)和限流閥(18)，所述第五導管(13)直接與外接飲水設備(19)相連，第五導管(13)上遠離RO膜凈水器(3)出口端設有電磁閥(5)、單向閥(6)、高壓開關(7)。
2.根據權利要求1所述的空氣制水機無廢水排放RO后處理裝置，其特征在于：所述三級預處理裝置(1)內部依次為5μmpp棉過濾層、活性炭過濾層、1μmpp棉過濾層。
3.根據權利要求1所述的空氣制水機無廢水排放RO后處理裝置，其特征在于：所述第四導管(14)上靠近第四導管(14)的出口端設有壓力表(4)。
4.根據權利要求1所述的空氣制水機無廢水排放RO后處理裝置，其特征在于：所述靠近與外接飲水設備(19)相連的第五導管(13)內設有后置活性炭(16)。
5.根據權利要求1所述的空氣制水機無廢水排放RO后處理裝置，其特征在于：上述第五導管(13)安裝電磁閥(5)、單向閥(6)、高壓開關(7)后通過第七導管(15)與壓力桶(8)相連。
說明書
空氣制水機無廢水排放RO后處理裝置
技術領域
本實用新型涉及無廢水排放裝置，具體地說空氣制水機無廢水排放RO后處理裝置。
背景技術
目前，生活中應用的空氣制水機產生的水經過普通RO處理裝置產生廢水對水資源造成一定程度的浪費，為改善這種情況，現在發明一種無廢水排放的RO后處理裝置，來實現濃縮水的零排放，使過濾水實現循環利用，具有較高的社會和經濟效益。
發明內容
本實用新型的技術任務是針對現有技術的不足，提供一種實現過濾水循環利用的空氣制水機無廢水排放RO后處理裝置。
本實用新型解決其技術問題所采用的技術方案是：
空氣制水機無廢水排放RO后處理裝置，包括三級預處理裝置、RO膜凈水器，所述三級預處理裝置的入口端設有第一導管，三級預處理裝置的出口端設有第二導管，上述三級預處理裝置通過第二導管與增壓泵相連，上述增壓泵通過第三導管與RO膜凈水器的入口端相連，所述RO膜凈水機的出口端分別設有第四導管和第五導管，所述第四導管還通過第六導管與靠近上述三級預處理裝置入口端的第一導管相接，上述第六導管設有低壓開關和限流閥，所述第五導管直接與外接飲水設備相連，第五導管上遠離RO膜凈水器出口端設有電磁閥、單向閥、高壓開關。
進一步的，所述三級預處理裝置內部依次為5μmpp棉過濾層、活性炭過濾層、1μmpp棉過濾層。
進一步的，所述第四導管上靠近第四導管的出口端設有壓力表。
進一步的，所述靠近與外接飲水機設備相連的第五導管內部設有后置活性炭。
進一步的，上述第五導管安裝電磁閥、單向閥、高壓開關后還通過第七導管與壓力桶相連。
本實用新型的空氣制水機無廢水排放RO后處理裝置與現有技術相比，所產生的有益效果是：
本實用新型結構簡單，三級預處理裝置和RO膜凈水器可以實現飲用水和生活用水的直接制取，同時，本裝置還能通過不斷對廢水進行過濾處理實現廢水的零排放，使過濾水循環使用，節約水源
