申請日2013.12.12

　　公開(公告)日2015.08.05

　　IPC分類號C02F3/34; B01D15/00

　　摘要

　　本發明公開了一種處理氮磷缺失有機化工廢水的上流吸附床反應器。該反應器淋洗液入口、吸附劑入口、出水口、透水板、反應器主體、淋洗液出口、進水口、多功能吸附劑、吸附劑出口組成;反應器主體分為兩部分，上部為長方體，其下連接正倒方錐;淋洗液入口、吸附劑入口在反應器主體的頂部，且淋洗液入口有兩個，鑲嵌于吸附劑入口內部;透水板和多功能吸附劑在反應器主體的內部，多功能吸附劑填充于透水板下部;反應器主體的底部為吸附劑出口，淋洗液出口和進水口位于吸附劑出口上對角線兩端;出水口位于反應器主體外部偏上。本發明的有益效果是，該上流吸附床反應器對氮磷缺失有機化工廢水進行處理時效率高、成本低、操作簡單。

　　權利要求書

　　1.一種處理氮磷缺失有機化工廢水的上流吸附床反應器，其特征在于，該反應器淋洗液入口、吸附劑入口、出水口、透水板、反應器主體、淋洗液出口、進水口、多功能吸附劑、吸附劑出口組成;反應器主體分為兩部分，上部為長方體，其下連接正倒方錐;淋洗液入口、吸附劑入口在反應器主體的頂部，且淋洗液入口有兩個，鑲嵌于吸附劑入口內部;透水板和多功能吸附劑在反應器主體的內部，從吸附劑入口邊緣開始，傾斜向下與池壁相連，多功能吸附劑填充于透水板下部;反應器主體的底部為吸附劑出口，淋洗液出口和進水口位于吸附劑出口上對角線兩端;出水口位于反應器主體外部偏上，具體位置為透水板與反應器主體相交線向上15cm處;其中，多功能吸附劑由如下方法制備：

　　(1)將100mL濃度為0.35mol/L的NH4HCO3溶液和100mL濃度為0.62mol/L的NH4H2PO4混合均勻，得到混合液A1，然后用濃度為0.01mol/L的NH4OH溶液和濃度為0.01mol/L的鹽酸溶液調節混合液A1的pH值為9.0，得混合液A;

　　(2)將200mL混合液A在攪拌條件下緩慢滴加到300mL濃度為0.025mol/L的Ca(NO3)2溶液中，得到混合液B;

　　(3)向混合液B中逐滴加入濃HNO3至澄清，得到混合液C;

　　(4)用濃度為0.01mol/L的NaOH溶液和濃度為0.01mol/L的鹽酸溶液調節混合液C的pH值為3.5，得到混合液D;

　　(5)向混合液D中加入100mL濃度為1.1mol/L的NH4Cl水溶液，混合均勻后得到混合液E;

　　(6)向混合液E中加入50mL濃度為0.15mol/L的乙二胺四乙酸鈣鉀溶液，混合均勻后得到混合液F;

　　(7)將60mL質量分?jǐn)?shù)為47%的尿素水溶液置于43℃水浴中恒溫35分鐘得到混合液G;將10mL質量分?jǐn)?shù)為33%的甲醛水溶液置于43℃水浴中恒溫35分鐘得到混合液H;

　　(8)向混合液G中在1000r/min攪拌條件下滴加濃度為0.01mol/L的NaOH溶液和濃度為0.005mol/L的HCl溶液，使溶液的pH值為7.2～7.4，得到混合液I;

　　(9)將混合液H在1000r/min攪拌條件下加入到混合液I中，然后置于43℃水浴中在1000r/min條件下攪拌90～100分鐘，得到混合液J;

　　(10)向混合液J中在1000r/min攪拌條件下滴加濃度為0.01mol/L的NaOH溶液和濃度為0.005mol/L的HCl溶液，使溶液的pH值為3.7～3.9，然后置于38℃水浴中在1000r/min條件下攪拌90～100分鐘，得到混合液K;

　　(11)將1600mL去離子水在1000r/min攪拌條件下滴加到混合液K中，然后在1000r/min條件下攪拌8min，得到混合液L;

　　(12)將200mL質量分?jǐn)?shù)為11.5%的苯乙烯氯仿溶液、40mL質量分?jǐn)?shù)為9.5%的二乙烯苯氯仿溶液和40mL質量分?jǐn)?shù)為1.5%的偶氮二異丁腈氯仿溶液充分混合，得到混合液M;

　　(13)將70mL混合液L在1000r/min攪拌條件下滴加到混合液M中，然后在1000r/min條件下攪拌8min，得到混合液N;

　　(14)將70mL混合液F在1000r/min攪拌條件下滴加到混合液N中，然后在1000r/min條件下攪拌8min，得到混合液O;

　　(15)將420mL混合液O在1000r/min攪拌條件下滴加到210mL質量分?jǐn)?shù)為5.5%的聚乙烯醇溶液中，然后在1000r/min條件下攪拌8min，得到混合液P;

　　(16)將1380mL質量分?jǐn)?shù)為0.7%的聚乙烯醇溶液加入到混合液P中，在1000r/min條件下攪拌7～8h，然后在轉速為6000r/min條件下進行離心分離，然后用去離子水洗滌3次，冷凍干燥得到具有氮磷緩釋功能的吸附劑;

　　(17)將步驟(16)得到的吸附劑在石油烴降解菌培養液中培養24h，使石油烴降解菌吸附固定在吸附劑上，其中石油烴降解菌培養液的含菌量為5×1010CFU/mL，培養液的組成為：NH4NO3：2.0g·L-1，NaCl：10.5g·L-1，KH2PO4：2.5g·L-1，F(xiàn)eCl3：0.10g·L-1，MgSO4：3.5g·L-1，CaCl2.2H2O：0.15g·L-1;

　　(18)將步驟(17)得到的吸附劑取出風干，即可得到多功能吸附劑。

　　說明書

　　處理氮磷缺失有機化工廢水的上流吸附床反應器

　　技術領域

　　本發明屬于有機廢水的處理技術領域，具體涉及處理氮磷缺失有機化工廢水的上流吸附 床反應器。

　　背景技術

　　有機化工廢水涉及能源、礦產、化工等多個行業，目前國內處理高濃度有機廢水的技術 主要采用生化法，工藝路線基本遵行“物化預處理+A/O生化處理+物化深度處理”。吸附-生 物降解作為一種聯合水處理技術在污水的處理中占有重要作用。目前吸附有機污染物最常用 的吸附材料可分為物理吸附材料，化學吸附材料和生物吸附材料。其中，物理吸附材料有活 性炭、分子篩、沸石、活性白土和粘土礦石等具有高比表面積的固體，具有脫出效率高、富 集功能強的優點，但也存在穩定性差、容易脫附、易受溫度變化影響等不足�；瘜W(xué)吸附材料 主要包括硅膠、合成纖維、樹脂、利用生物化學以及高分子合成的分子印跡聚合物等。常用 的生物吸附材料有闊葉植物，真菌、土壤和水中的微生物等。

　　在微生物降解有機物的過程中，需要氮和磷營養元素的參與，通常情況下企業排放的廢 水中所含有的氮和磷等營養元素?zé)o法滿足微生物的要求，然而具有緩釋氮和磷功能的吸附劑 可以滿足這一要求。但是，目前還缺少針對氮和磷營養失衡難降解有機廢水處理的吸附材料。 同時，為增強吸附劑對高濃度有機廢水中難降解有機物處理的效果，需要開發新型的吸附反 應器。同時，將反應器的開發和與之相匹配的吸附材料制備相結合進行，使吸附材料的吸附 效率得到充分發揮是目前研究的重點之一。目前，還缺少將反應器的開發和與之相匹配的吸 附材料制備相結合方面的研究。

　　發明內容

　　本發明的目的是提供處理氮磷缺失有機化工廢水的上流吸附床反應器。本發明的具體內 容如下：

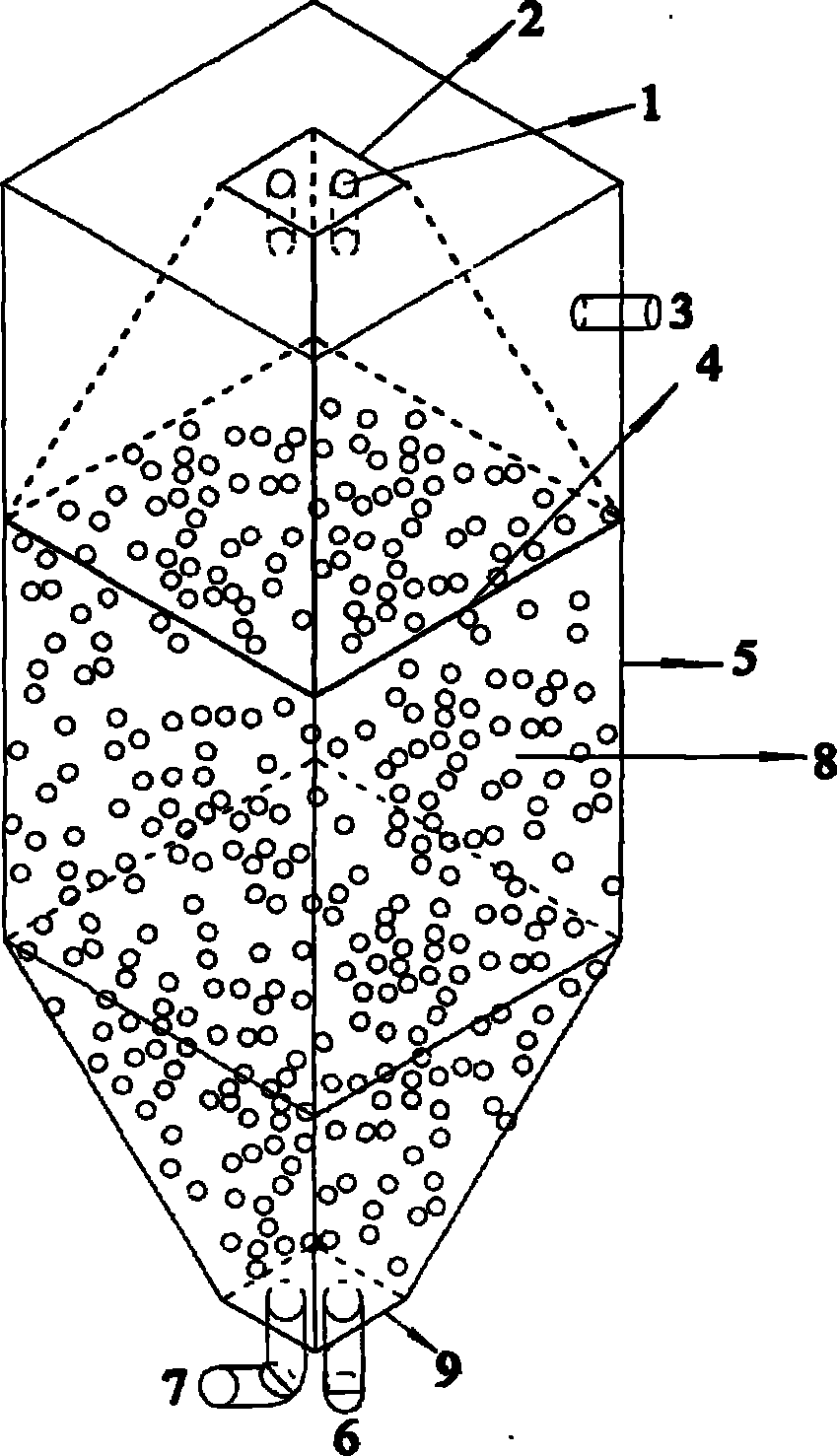

　　處理氮磷缺失有機化工廢水的上流吸附床反應器由淋洗液入口(1)、吸附劑入口(2)、 出水口(3)、透水板(4)、反應器主體(5)、淋洗液出口(6)、進水口(7)、多功能吸附劑 (8)、吸附劑出口(9)組成。反應器主體分為兩部分，上部為長方體，其下連接正倒方錐。 淋洗液入口(1)、吸附劑入口(2)在反應器主體(5)的頂部，且淋洗液入口有兩個，鑲嵌 于吸附劑入口(2)內部;透水板(4)和多功能吸附劑(8)在反應器主體(5)的內部，從 吸附劑入口(2)邊緣開始，傾斜向下與池壁相連，多功能吸附劑(8)填充于透水板(4)下 部;反應器主體(5)的底部為吸附劑出口(9)，淋洗液出口(6)和進水口(7)位于吸附劑 出口(9)上對角線兩端;出水口(3)位于反應器主體(5)外部偏上，具體位置為透水板(4) 與反應器主體(5)相交線向上15cm處。

　　其中，所述多功能吸附劑由如下方法制備：

　　(1)將100mL濃度為0.35mol/L的NH4HCO3溶液和100mL濃度為0.62mol/L的 NH4H2PO4混合均勻，得到混合液A1，然后用濃度為0.01mol/L的NH4OH溶液和濃度為 0.01mol/L的鹽酸溶液調節混合液A1的pH值為9.0，得混合液A;

　　(2)將200mL混合液A在攪拌條件下緩慢滴加到300mL濃度為0.025mol/L的Ca(NO3)2溶液中，得到混合液B;

　　(3)向混合液B中逐滴加入濃HNO3至澄清，得到混合液C;

　　(4)用濃度為0.01mol/L的NaOH溶液和濃度為0.01mol/L的鹽酸溶液調節混合液C的pH 值為3.5，得到混合液D;

　　(5)向混合液D中加入100mL濃度為1.1mol/L的NH4Cl水溶液，混合均勻后得到混合 液E;

　　(6)向混合液E中加入50mL濃度為0.15mol/L的乙二胺四乙酸鈣鉀溶液，混合均勻后得 到混合液F;

　　(7)將60mL質量分?jǐn)?shù)為47%的尿素水溶液置于43℃水浴中恒溫35分鐘得到混合液G; 將10mL質量分?jǐn)?shù)為33%的甲醛水溶液置于43℃水浴中恒溫35分鐘得到混合液H;

　　(8)向混合液G中在1000r/min攪拌條件下滴加濃度為0.01mol/L的NaOH溶液和濃度為 0.005mol/L的HCl溶液，使溶液的pH值為7.2～7.4，得到混合液I;

　　(9)將混合液H在1000r/min攪拌條件下加入到混合液I中，然后置于43℃水浴中在 1000r/min條件下攪拌90～100分鐘，得到混合液J;

　　(10)向混合液J中在1000r/min攪拌條件下滴加濃度為0.01mol/L的NaOH溶液和濃度 為0.005mol/L的HCl溶液，使溶液的pH值為3.7～3.9，然后置于38℃水浴中在1000r/min條 件下攪拌90～100分鐘，得到混合液K;

　　(11)將1600mL去離子水在1000r/min攪拌條件下滴加到混合液K中，然后在1000r/min 條件下攪拌8min，得到混合液L;

　　(12)將200mL質量分?jǐn)?shù)為11.5%的苯乙烯氯仿溶液、40mL質量分?jǐn)?shù)為9.5%的二乙烯 苯氯仿溶液和40mL質量分?jǐn)?shù)為1.5%的偶氮二異丁腈氯仿溶液充分混合，得到混合液M;

　　(13)將70mL混合液L在1000r/min攪拌條件下滴加到混合液M中，然后在1000r/min 條件下攪拌8min，得到混合液N;

　　(14)將70mL混合液F在1000r/min攪拌條件下滴加到混合液N中，然后在1000r/min 條件下攪拌8min，得到混合液O;

　　(15)將420mL混合液O在1000r/min攪拌條件下滴加到210mL質量分?jǐn)?shù)為5.5%的聚 乙烯醇溶液中，然后在1000r/min條件下攪拌8min，得到混合液P;

　　(16)將1380mL質量分?jǐn)?shù)為0.7%的聚乙烯醇溶液加入到混合液P中，在1000r/min條 件下攪拌7～8h，然后在轉速為6000r/min條件下進行離心分離，然后用去離子水洗滌3次， 冷凍干燥得到具有氮磷緩釋功能的吸附劑;

　　(17)將步驟(16)得到的吸附劑在石油烴降解菌培養液中培養24h，使石油烴降解菌 吸附固定在吸附劑上，其中石油烴降解菌培養液的含菌量為5×1010CFU/ml，培養液的組成為： NH4NO3：2.0g·L-1，NaCl：10.5g·L-1，KH2PO4：2.5g·L-1，F(xiàn)eCl3：0.10g·L-1，MgSO4：3.5g·L-1，CaCl2.2H2O： 0.15g·L-1;

　　(18)將步驟(17)得到的吸附劑取出風干，即可得到多功能吸附劑。

　　本發明的有益效果是，該上流吸附床反應器對氮磷缺失有機化工廢水進行處理時效率高、 成本低、操作簡單。
