申請日2013.10.22

　　公開(公告)日2014.01.29

　　IPC分類號C02F9/04; C02F9/02

　　摘要

　　本發明涉及水處理技術領域，尤其涉及并公開了一種市政環衛灑水車用水處理方法，包括河水預處理、超濾過濾處理的步驟，還包括超濾濃水藥物混凝處理、斜板沉淀后再循環回到超濾過濾的步驟。本發明還公開了一種市政環衛灑水車用水處理裝置，包括依次連接的取水設備、機械格柵、超濾膜過濾裝置、凈水箱、一體化斜板沉淀裝置，一體化斜板沉淀裝置進口與超濾濃水口連接，出口循環連接到超濾膜過濾裝置的原水口，膜堆單元還連接有反洗裝置、氣洗裝置、化學清洗裝置。本發明的一種市政環衛灑水車用水處理方法與裝置將地表水作為水源，能有效去除河水中的懸浮物和膠體雜質，適合灑水車使用，具有使用成本低，使用效果好的優點。

　　權利要求書

　　1.一種市政環衛灑水車用水處理方法，其特征在于：包括以下步驟：

　　1)河水通過機械格柵進行預處理，去除水中的大顆粒物質;

　　2)預處理后的河水作為原水進入超濾膜過濾裝置進行超濾過濾處理，超濾過濾產水作為灑水車用水;

　　3)步驟2)產生的超濾過濾濃水首先進行加藥混凝過濾，然后進入斜板沉淀，斜板沉淀清液循環用作步驟2)中的超濾膜過濾裝置的原水，與預處理后的河水一起進行超濾過濾處理。

　　2.根據權利要求1所述的一種市政環衛灑水車用水處理方法，其特征在于：步驟1)中所述的機械格柵采用三級串聯方式連接，三級過濾精度分別為8～10mm、5～7mm、1～2mm。

　　3.根據權利要求1所述的一種市政環衛灑水車用水處理方法，其特征在于：步驟2)中所述的超濾膜過濾裝置采用的超濾膜過濾精度為0.02～0.2μm，超濾產水的濁度小于0.2NTU。

　　4.根據權利要求3所述的一種市政環衛灑水車用水處理方法，其特征在于：步驟2)中所述的超濾膜過濾裝置采用的超濾膜為浸沒式中空纖維簾式膜，材質為聚丙烯、聚偏氟乙烯、聚氯乙烯、聚砜或聚醚砜。

　　5.根據權利要求1所述的一種市政環衛灑水車用水處理方法，其特征在于：步驟2)還包括對超濾膜過濾裝置膜堆單元進行清洗的步驟，包括反洗、氣洗、化學清洗;超濾膜過濾裝置運行工藝采用周期性的方式，在一個周期內，運行方式是：首先，超濾膜過濾裝置運行，時間為20～50分鐘，運行壓力為-0.03mpa～ -0.08mpa;然后反洗，時間為1～2min，反洗壓力控制在0.05mpa～0.15mpa;接著氣洗，氣洗壓力為0.03mpa～0.05mpa，采用持續曝氣的方式，當反洗與氣洗無法恢復膜通量時，則進行化學清洗。

　　6.根據權利要求1所述的一種市政環衛灑水車用水處理方法，其特征在于：步驟3)所述的加藥混凝過濾采用的藥劑為聚丙烯酰胺和聚合氯化鋁，聚丙烯酰胺和聚合氯化鋁在混合液中的濃度分別為0.1～1ppm、10～50ppm，混凝反應時間為20min～60min。

　　7.根據權利要求1所述的一種市政環衛灑水車用水處理方法，其特征在于：步驟3)所述的斜板沉淀，水流上升速度為2mm～3mm/s。

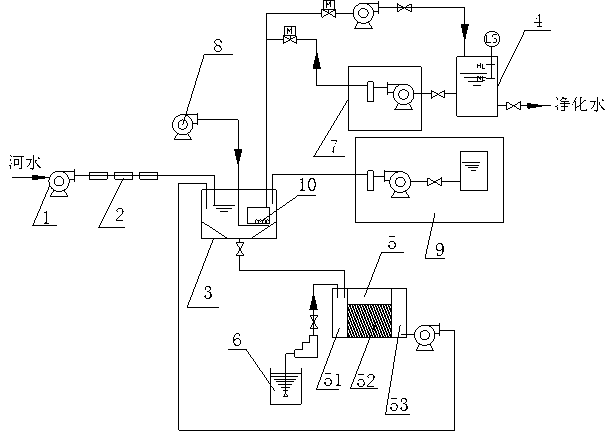

　　8.一種市政環衛灑水車用水處理裝置，包括取水設備(1)，其特征在于：還包括機械格柵(2)、超濾膜過濾裝置(3)、凈水箱(4)、一體化斜板沉淀裝置(5)，所述的一體化斜板沉淀裝置(5)包括依次連接的加藥混凝區(51)、斜板沉淀區(52)、出水區(53)，所述的取水設備(1)出口與機械格柵(2)進口連接，機械格柵(2)出水口連接到超濾膜過濾裝置(3)的原水口，超濾膜過濾裝置(3)的產水口與凈水箱(4)進口相連，凈水箱(4)的出口連接到灑水車的進水口;超濾膜過濾裝置(3)的濃水口與一體化斜板沉淀裝置(5)的加藥混凝區(51)連接，一體化斜板沉淀裝置(5)的出水區(53)循環連接到超濾膜過濾裝置(3)的原水口，一體化斜板沉淀裝置(5)的加藥混凝區(51)還連接有加藥裝置(6)。

　　9.根據權利要求1所述的一種市政環衛灑水車用水處理裝置，其特征在于：所述的超濾膜過濾裝置(3)的膜堆單元(10)還連接有反洗裝置(7)、氣洗裝置(8)、化學清洗(9)裝置。

　　說明書

　　一種市政環衛灑水車用水處理方法與裝置

　　技術領域

　　本發明涉及水處理技術領域，尤其涉及一種市政環衛灑水車用水處理方法與裝置。

　　背景技術

　　目前由于市政環衛部門灑水車用水一般采用自來水，自來水作為灑水車用水具有水質干凈、穩定、取水方便的特點，其不足之處就是價格太高，浪費資源。環衛部門作為事業性單位，灑水車用水的水費雖有優惠，但平均下來每噸還是在3元錢左右。

　　普通的河水是不能直接用來進行環衛灑水的，其原因是隨著工業的快速發展，河水水質均受到較大影響。河水的成分比較復雜，里面含有泥沙、懸浮物、微生物和細菌等。如果直接使用，不僅灑水車零部件損壞，比如：灑水車的零部件會被腐蝕，噴水孔被堵塞而影響噴灑效果，增加了車輛的維修成本，而且對環境也有影響，路面會出現發白的現象，甚至出現臭味。

　　目前有關避免上述問題出現的方法主要圍繞在灑水車內部增加過濾單元的方法。如：申請?zhí)?01220248877.9公開了一種防止噴頭堵塞的裝置，該專利采用在管道內安裝三級過濾單元，防止水罐及管道內的鐵銹堵塞噴頭。申請?zhí)?01120185512.0專利公開了一種防止噴頭堵塞的裝置過濾裝置，其采用一個可以拆卸的過濾單元，防止雜物堵塞水泵葉輪。上述兩個專利均是為了預防罐體內的異物而影響灑水車的正常工作，沒有從根本上消除水源對灑水車正常工作的影響。

　　發明內容

　　針對現有技術存在灑水車用水如果直接采用河水會出現灑水車噴灑頭堵塞、如果使用自來水又成本過高的缺陷，本發明提供一種既能降低用水成本，又不會造成灑水車堵塞的市政環衛灑水車用水處理方法與裝置。

　　為實現上述發明目的，本發明采用如下的技術方案：

　　一種市政環衛灑水車用水處理方法，包括以下步驟：

　　1)河水通過機械格柵進行預處理，去除水中的大顆粒性物質;

　　2)預處理后的河水作為原水進入超濾膜過濾裝置進行超濾處理，超濾裝置產水作為灑水車用水;

　　3)步驟2)產生的超濾濃水首先進行加藥混凝過濾，然后進入斜板沉淀，斜板沉淀清液循環用作步驟2)中的超濾膜過濾裝置的原水，與預處理后的河水一起進行超濾過濾處理。

　　將抽提的河水經過格柵過濾、超濾膜過濾、超濾濃水藥物混凝斜板沉淀再循環回超濾過濾的步驟，能使產出的過濾水完全達到灑水車用水的要求，還不會產生浪費，大大節約了成本。

　　作為優選，步驟1)中所述的機械格柵采用三級串聯方式連接，三級過濾精度分別為8～10mm、5～7mm、1～2mm。能去除抽提的河水中的大顆粒懸浮物。

　　作為優選，步驟2)中所述的超濾膜過濾裝置采用的超濾膜過濾精度為0.02～0.2μm，超濾產水的濁度小于0.2NTU。膜過濾系統出水完全可以滿足灑水車噴水裝置的工作需要，避免由于細小顆粒的存在而造成灑水車噴水裝置出現堵塞的現象。

　　作為優選，步驟2)中所述的超濾膜過濾裝置采用的超濾膜為浸沒式中空纖維簾式膜，材質為聚丙烯、聚偏氟乙烯、聚氯乙烯、聚砜或聚醚砜。浸沒式中空纖維膜是超濾膜的一種，與柱式超濾膜相比，它無塑料外殼束縛，膜絲通過端頭封裝處理，將組件制作成膜堆后直接放置于膜池的水中內，通過自吸泵對中空纖維膜絲內腔抽真空而將膜池內的水通過膜壁上的過濾孔從中空纖維內腔抽出，而達到過濾的作用。由于膜絲裸露，沒有殼體的束縛，故適合處理固形物較多的場合。

　　作為優選，步驟2)還包括對超濾膜過濾裝置膜堆單元進行清洗的步驟，包括反洗、氣洗、化學清洗;超濾膜過濾裝置運行工藝采用周期性的方式，在一個周期內，運行方式是：首先，超濾膜過濾裝置運行，時間為20～50分鐘，運行壓力為-0.03mpa～ -0.08mpa;然后反洗，時間為1～2min，反洗壓力控制在0.05mpa～0.15mpa;接著氣洗，氣洗壓力為0.03mpa～0.05mpa，采用持續曝氣的方式，當反洗與氣洗無法恢復膜通量時，則進行化學清洗。膜堆單元是將浸沒式膜組件通過膜架、進水管、集水管等制作成一個整體，是膜過濾系統的核心單元，由于膜過濾是物理截留過程，故膜的污染不可避免，反洗通過反洗裝置用產水對過濾膜進行反向沖洗(對中空纖維膜來說，就是將產水從過濾側透過膜，對膜孔內的堵塞污染物和膜表面的附著物沖洗)，從而降低膜的污染。氣洗是通過曝氣裝置在膜池底部曝氣，產生大量氣泡，對膜絲表面有一定的剪切作用，膜絲充分抖動而使污染物剝離膜絲表面，防止污染物在膜絲表面累積，對浸沒式超濾提供維護，保證其穩定、連續運行。當氣洗和反洗等方式不能將其通量恢復時，通過化學清洗裝置對膜堆單元進行化學清洗，從而使膜通量恢復。一般當膜過濾裝置的產水量降低15～20%時，需要對膜堆進行化學清洗�；瘜W(xué)清洗時，首先將膜堆內的水排掉，通過化學清洗裝置向膜堆內加入濃度為500ppm的次氯酸鈉溶液(或pH=2的鹽酸溶液或pH=11的氫氧化鈉溶液)，將膜堆浸泡30min，之后開啟氣洗裝置曝氣系統，進行化學氣洗，時間為10min，之后再浸泡30min，最后將清洗水排掉，從而完成化學清洗。通過化學清洗，可以延長膜的使用壽命。

　　作為優選，步驟3)所述的加藥混凝過濾采用的藥劑為聚丙烯酰胺和聚合氯化鋁，聚丙烯酰胺和聚合氯化鋁在混合液中的濃度分別為0.1～1ppm、10～50ppm，混凝反應時間為20min～60min。超濾系統的濃水中存在大量膠體及懸浮物，通過混凝加藥，可以降低水中膠體和懸浮物的含量，清水可以重復利用，提高水的利用率。

　　作為優選，步驟3)所述的斜板沉淀，水流上升速度為2mm～3mm/s。通過控制水流上升的速度，可以提高混凝處理后少量懸浮物的去除率。

　　一種市政環衛灑水車用水處理裝置，包括取水設備，還包括機械格柵、超濾膜過濾裝置、凈水箱、一體化斜板沉淀裝置，所述的一體化斜板沉淀裝置包括依次連接的加藥混凝區、斜板沉淀區、出水區，所述的取水設備出口與機械格柵進口連接，機械格柵出水口連接到超濾膜過濾裝置的原水口，超濾膜過濾裝置的產水口與凈水箱進口相連，凈水箱的出口連接到灑水車的進水口，超濾膜過濾裝置的濃水口與一體化斜板沉淀裝置的加藥混凝區連接，一體化斜板沉淀裝置的出水區循環連接到超濾膜過濾裝置的原水口，一體化斜板沉淀裝置的加藥混凝區還連接有加藥裝置。將抽提的河水經過格柵過濾、超濾膜過濾、超濾濃水藥物混凝斜板沉淀再循環回超濾過濾的步驟，能使產出的過濾水完全達到灑水車用水的要求。

　　作為優選，所述的超濾膜過濾裝置的膜堆單元還連接有反洗裝置、氣洗裝置、化學清洗裝置。多種手段對膜堆單元的沖洗可以保證恢復膜堆單元的膜通量，保證水處理的正常高效進行。

　　本發明的一種市政環衛灑水車用水處理方法與裝置將地表水(河水)作為水源，能有效去除河水中的懸浮物和膠體雜質，適合灑水車使用。本發明對懸浮物和膠體雜質去除率高，有效避免了直接采用河水過程中出現的灑水車噴灑頭堵塞的問題，又能避免使用自來水成本過高的缺陷，具有使用成本低，使用效果好的優點。
