申請日2014.11.10

　　公開(公告)日2015.03.25

　　IPC分類號C02F9/06

　　摘要

　　不銹鋼拋光廢水處理裝置，其特征在于包括廢水收集箱、通過第一提升泵與廢水收集箱相連的反應水箱、通過第二提升泵與反應水箱相連的濃縮水箱、通過第三提升泵與濃縮水箱相連的固液分離系統、污泥脫水裝置，固液分離系統的清水排放，濃水回流到濃縮水箱，污泥脫水裝置通過污水泵與濃縮水箱相連，污泥脫水裝置的壓濾液回流到濃縮水箱上，反應水箱采用高壓脈沖電絮凝，可溶性金屬極板在陽極上解離出的Fe2+與水溶液中離子作用，生成的Fe(OH)3。本實用新型與已有技術相比，具有處理效果不會受藥劑質量、配比、投加量等的變化以及來水水質變化等因素影響的、處理后的水質好的優點。

　　權利要求書

　　1. 不銹鋼拋光廢水處理裝置，其特征在于包括廢水收集箱、通過第一提升泵與廢水收集箱相連的反應水箱、通過第二提升泵與反應水箱相連的濃縮水箱、通過第三提升泵與濃縮水箱相連的固液分離系統、污泥脫水裝置，固液分離系統的清水排放，濃水回流到濃縮水箱，污泥脫水裝置通過污水泵與濃縮水箱相連，污泥脫水裝置的壓濾液回流到濃縮水箱上，反應水箱采用高壓脈沖電絮凝，可溶性金屬極板在陽極上解離出的Fe2+與水溶液中離子作用，固液分離系統采用管式膜過濾系統。

　　2. 根據權利要求1所述的不銹鋼拋光廢水處理裝置，其特征在于反應水箱上設置有堿液加入機構。

　　3. 根據權利要求2所述的不銹鋼拋光廢水處理裝置，其特征在于固液分離系統的清水出口連接有帶有酸液加入機構的儲水箱。

　　4. 根據權利要求1或2或3所述的不銹鋼拋光廢水處理裝置，其特征在于管式膜過濾系統上設置有清洗系統，清洗系統清洗出來的清洗水連通到廢水收集箱。

　　5. 根據權利要求1或2或3所述的不銹鋼拋光廢水處理裝置，其特征在于在管式膜過濾系統清水出口連接納濾系統，納濾系統的清水排口與外界相通，濃水口與濃縮水箱相連通。

　　6. 根據權利要求4所述的不銹鋼拋光廢水處理裝置，其特征在于在管式膜過濾系統清水出口連接納濾系統，納濾系統的清水排口與外界相通，濃水口與濃縮水箱相連通。

　　說明書

　　不銹鋼拋光廢水處理裝置

　　技術領域：

　　本實用新型涉及一種廢水處理方法及裝置。

　　背景技術：

　　現有的不銹鋼拋光廢水處理技術，其將鐵離子沉降下來的那部分的技術均采用傳統的化學方法，即往不銹鋼拋光廢水投放化學藥劑，通過生成不易溶解的鐵化學物將不銹鋼拋光廢水中的鐵沉降或者過濾下來，以達到廢水處理的目的，該技術存在的缺點是：容易受藥劑質量、配比、投加量等的變化以及來水水質變化等因素造成的處理質量的不穩定，由于有效沉淀需要沉淀物顆粒的粒徑足夠大和比重足夠大，往往需要過量投加絮凝劑和高分子助凝劑，這就造成產水中大量殘余藥劑，由此帶來的后果是，產水水質差，影響后續處理的效果和對排放指標有影響。

　　發明內容：

　　本實用新型的發明目的在于提供一種處理效果不會受藥劑質量、配比、投加量等的變化以及來水水質變化等因素影響的、處理后的水質好的不銹鋼拋光廢水處理裝置。

　　本實用新型不銹鋼拋光廢水處理裝置是這樣實現的，包括廢水收集箱、通過第一提升泵與廢水收集箱相連的反應水箱、通過第二提升泵與反應水箱相連的濃縮水箱、通過第三提升泵與濃縮水箱相連的固液分離系統、污泥脫水裝置，固液分離系統的清水排放，濃水回流到濃縮水箱，污泥脫水裝置通過污水泵與濃縮水箱相連，污泥脫水裝置的壓濾液回流到濃縮水箱上，反應水箱采用高壓脈沖電絮凝，可溶性金屬極板在陽極上解離出的Fe2+與水溶液中離子作用，生成Fe(OH)3，反應式如下：

　　Fe2++2OH-→Fe(OH)2

　　4Fe(OH)2+O2+2H2O→4Fe(OH)3

　　生成有絮凝作用的Fe(OH)3化合物，另外釋放出的電子還原帶有正電的污染物，固液分離系統采用管式膜過濾系統(Tubular membrane filtration system)。

　　這里，反應水箱上設置有堿液加入機構，以調節反應水箱內的廢水的酸堿度達到堿性。這樣，利用高堿環境下，金屬氫氧化物溶解度低的特點，最大程度實現固液分離。

　　固液分離系統的清水出口連接有帶有酸液加入機構的儲水箱，儲水箱內的清水通過加入酸堿達到中性后才排放。

　　管式膜過濾系統上設置有清洗系統，清洗系統清洗出來的清洗水連通到廢水收集箱。這樣，就防止清洗污水排放的污染。

　　為了進一步提升過濾效果，在管式膜過濾系統清水出口連接納濾系統，納濾系統出來的清水排走，濃水回流到濃縮水箱。

　　電絮凝是在水處理中最重要的物理化學操作方法之一。我們慣于用凝聚來描述液體中不穩定的微小顆粒凝集成較大的顆粒這個過程。液體中的污染物：如重金屬離子、有機無機的溶解物基本上都是以帶電的狀態存在于溶液中。在液體中加入帶有與溶解物相反電荷的離子，使溶解物體不穩定而凝集，從而可用沉淀和過濾的方法予以清除。有很多種方法可以達凝聚的目的，化學凝聚方法是常用的方法之一。但是這種處理方法費用較高并產生大量的污泥。生物的方法由于處理過程比較復雜，很難普遍使用。而電絮凝處理系統是利用電化學的原理，在電流的作用下溶解可溶性電極，使其成為帶有電荷的離子并釋放出電子。產生的離子與水電離后產生的(OH-)結合，生成有絮凝作用的化合物。另外釋放出的電子還原帶有正電的污染物，從而達到去除液體中污染物的目的。

　　高壓脈沖電絮凝是一種高效的電絮凝技術。傳統的電絮凝因采用低電壓、高電流，使處理費用較高，這不利于其大規模的推廣使用。高壓脈沖電凝法則采用高電壓、小電流的脈沖供電方式，電耗和鐵耗顯著降低，設備的去污能力增強，高壓脈沖電絮凝也比傳統電絮凝更加安全可靠。

　　管式膜過濾系統是依靠膜將固體從溶液中分離出來的低壓分離工藝。

　　相比傳統的混凝沉淀+砂濾的工藝，管式膜過濾系統的優點如下：

　　l 自動化程度非常高，操作簡單;

　　l 可靠的過濾水質(絕對的膜過濾);

　　l 可以間歇運行;

　　l 由于不需要快速沉降，所以減少了水處理藥劑的添加，如PAM、PAC;

　　l 可以通過增加膜的數量來增加產水流量。

　　l 皮實耐用，結構堅固，不會出現斷絲現象，產水水質可靠，化學耐受性好，能夠使用15%鹽酸，15%氫氧化鈉，15%次氯酸鈉清洗，在極端事故情況下也可以對膜系統進行有效的清洗恢復，而不對膜造成損傷。

　　與傳統工藝路線的對比

　　管式膜過濾系統系統：反應水箱+濃縮水箱+管式膜過濾系統;

　　傳統系統：反應水箱+沉淀\澄清+沙濾+盤濾+中空纖維超濾。

　　表2-2 工藝對比

　　納濾是一種介于反滲透和超濾之間的壓力驅動膜分離過程，納濾膜的孔徑范圍在幾個納米左右，納濾膜大多從反滲透膜衍化而來，如CA、CTA膜、芳族聚酰胺復合膜和磺化聚醚砜膜等。但與反滲透相比，其操作壓力更低。

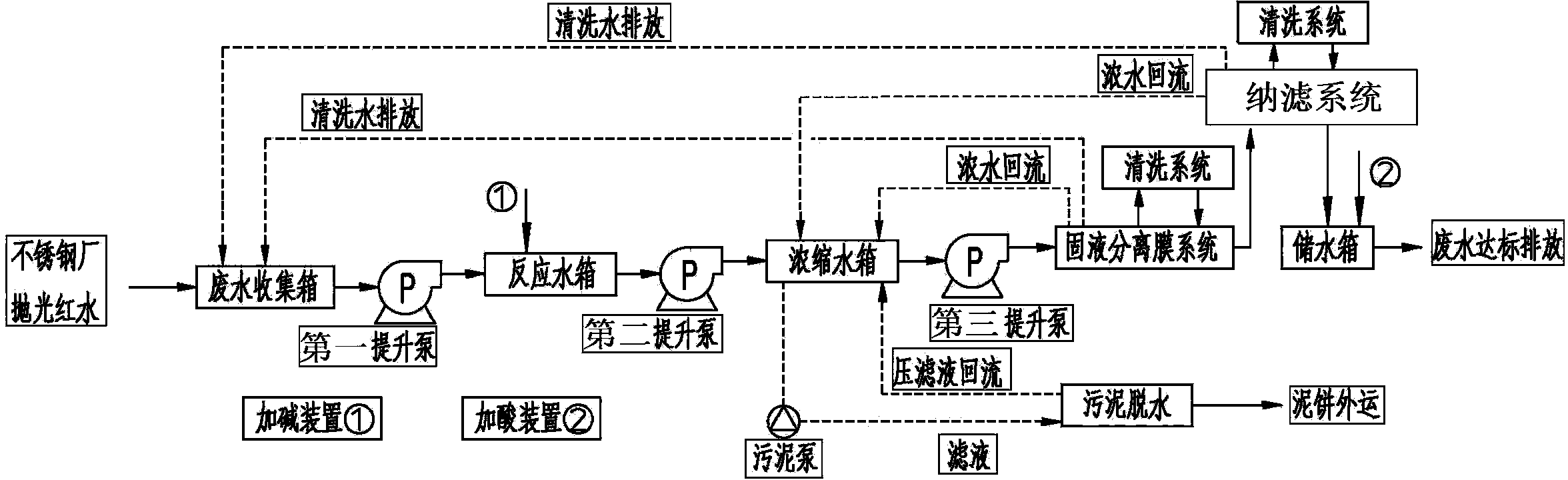

　　本實用新型不銹鋼拋光廢水處理方法是這樣實現的，先將不銹鋼拋光廢水收集到廢水收集箱，然后通過第一提升泵將廢水收集箱的廢水輸送到反應水箱，在反應水箱內、通過高壓脈沖電絮凝所產生的絮凝物質Fe(OH)3將廢水中的溶解物體不穩定而凝集，然后將將完成凝集的廢水通過第二提升泵送到濃縮水箱，濃縮水箱中的廢水通過第三提升泵施加設定的恒定水壓后送到的固液分離系統，固液分離系統采用管式膜過濾系統，管式膜過濾系統所生產的清水排走，濃水回流到濃縮水箱中，濃縮水箱中的部分濃水通過污泥泵送到污泥脫水裝置，污泥脫水裝置的壓濾液回流到濃縮水箱上。

　　這里，在反應水箱加入堿液，使廢水呈堿性。

　　管式膜過濾系統運行一段時間后，通過清洗系統對管式膜過濾系統的微濾膜組件進行反沖洗，清洗系統清洗出來的清洗水流到廢水收集箱。清洗系統包括清水清洗和壓縮器吹洗。

　　這里，通過控制濃縮水箱的水位來控制第三提升泵的啟動，以控制送到管式膜過濾系統的廢水的水固體濃度在3%-5%之間，從而保證管式膜過濾系統的正常有效地工作。

　　管式膜過濾系統出來的清水先進入儲水箱，往儲水箱加入酸調節清水的酸堿度為中性后，才排走。

　　為了進一步提升過濾效果，在管式膜過濾系統清水再經納濾系統處理，納濾系統出來的清水排走，濃水回流到濃縮水箱。

　　本實用新型與已有技術相比，具有處理效果不會受藥劑質量、配比、投加量等的變化以及來水水質變化等因素影響的、處理后的水質好的優點。
