申請日2014.02.25
公開(公告)日2014.07.09
IPC分類號E03B1/04; E03C1/12
摘要
本發明涉及一種家用純水機廢水回收再利用裝置，它解決了用戶家庭中純水機凈化處理自來水所產生廢水的直排浪費問題，能夠?qū)矣眉兯畽C(jī)的廢水進行有效的回收儲存和再利用。本裝置包括：純水機廢水儲水箱、進水管線、溢水管線、補水管線、取水管線、通氣管道、取水管線控制閥門、洗面盆取水支管線、洗面盆取水控制閥門、洗菜盆取水支管線、洗菜盆取水控制閥門、座便器取水支管線、座便器取水控制閥門、生活取水支管線、生活取水控制閥門、建筑給水系統主干管、補水管線控制閥門、補水控制閥門。本發明的推廣應用，對于用戶家庭來說是節約用水，節約水費開支;對于社會來說，可以取得巨大的水資源節約成效，具有重大的現實意義和社會經濟效益。
權利要求書
1.家用純水機廢水回收再利用裝置，其特征在于，包括純水機廢水儲水箱、進水管線、溢水管線、 補水管線、取水管線、通氣管道、取水管線控制閥門、洗面盆取水支管線、洗面盆取水控制閥門、洗菜盆 取水支管線、洗菜盆取水控制閥門、座便器取水支管線、座便器取水控制閥門、生活取水支管線、生活取 水控制閥門、建筑給水系統主干管、補水管線控制閥門、補水控制閥門。
2.根據權利要求1所述的家用純水機廢水回收再利用裝置，其特征在于，所述家用純水機廢水回收 再利用裝置的所述純水機廢水儲水箱“3”，是一種密閉的儲水容器，在容器的箱體上設置有安裝掛孔或支 架底座，在箱體的左右兩側面靠近背面的中部位置，對稱設置有兩個進水口“4”，在箱體的左右兩側面靠 近背面的頂部位置，對稱設置有兩個溢水口“5”，在箱體的左右兩側面靠近背面的底部位置，對稱設置有 兩個補水口“6”，在箱體的底面的中部位置設置有一個取水口“7”，在箱體的頂面設置有一個通氣口“8”， 在箱體的正面設置有一處沿垂直方向布置的長條型的水位觀察窗“10”，所述安裝掛孔或支架底座用于安 裝固定所述純水機廢水儲水箱“3”，所述進水口“4”同所述進水管線“2”相連接，所述溢水口“5”同 所述溢水管線“11”相連接，所述補水口“6”同所述補水管線“28”相連接，所述取水口“7”同所述取 水管線“13”相連接，所述通氣口“8”同所述通氣管道“9”相連接，所述水位觀察窗“10”為透明材料 制成。
3.根據權利要求1所述的家用純水機廢水回收再利用裝置，其特征在于，所述家用純水機廢水回收 再利用裝置的所述進水管線“2”的一端，同純水機“1”的廢水口相連接，另一端同所述純水機廢水儲水 箱的進水口“4”相連接。
4.根據權利要求1所述的家用純水機廢水回收再利用裝置，其特征在于，所述家用純水機廢水回收 再利用裝置的所述溢水管線“11”的一端，同所述純水機廢水儲水箱的溢水口“5”相連接，另一端插入 就近的下水管道地漏“12”中放置。
5.根據權利要求1所述的家用純水機廢水回收再利用裝置，其特征在于，所述家用純水機廢水回收 再利用裝置的所述補水管線“28”的一端，同所述建筑給水系統主干管“26”相連接，在所述補水管線“28” 上設置有所述補水管線控制閥門“27”，所述補水管線“28”的另一端同所述純水機廢水儲水箱的補水口 “6”相連接，進一步的同所述補水控制閥門“29”相連接，所述補水控制閥門“29”安裝于所述純水機 廢水儲水箱“3”內。
6.根據權利要求1所述的家用純水機廢水回收再利用裝置，其特征在于，所述家用純水機廢水回收 再利用裝置的所述通氣管道“9”的一端，同所述純水機廢水儲水箱的通氣口“8”相連接，另一端自由置 于自然環境之中，同大氣環境直接相通。
7.根據權利要求1所述的家用純水機廢水回收再利用裝置，其特征在于，所述家用純水機廢水回收 再利用裝置的所述取水管線“13”的一端，同所述純水機廢水儲水箱的取水口“7”相連接，在所述取水 管線“13”上設置有所述取水管線控制閥門“14”，所述取水管線“13”的另一端依據不同的實施例，可 以支分成四路支管線，即洗菜盆取水支管線“23”、洗面盆取水支管線“20”、座便器取水支管線“17”和 生活取水支管線“15”，所述洗菜盆取水支管線“23”的一端同所述取水管線“13”相連接，另一端同所 述洗菜盆取水控制閥門“24”相連接，所述洗菜盆取水控制閥門“24”安裝固定在洗菜盆“25”上;所述 洗面盆取水支管線“20”的一端同所述取水管線“13”相連接，另一端同所述洗面盆取水控制閥門“21” 相連接，所述洗面盆取水控制閥門“21”安裝固定在洗面盆“22”上;所述座便器取水支管線“17”的一 端同所述取水管線“13”相連接，另一端同座便器取水控制閥門“18”相連接，所述座便器取水控制閥門 “18”安裝固定在座便器“19”的儲水箱上;所述生活取水支管線“15”的一端同所述取水管線“13”相 連接，另一端同生活取水控制閥門“16”相連接，所述生活取水控制閥門“16”，安裝固定在盥洗間或廚 房?jī)?nèi)適宜位置的墻面上。
說明書
家用純水機廢水回收再利用裝置
技術領域：
本發明涉及一種純水機廢水回收再利用裝置，具體涉及一種家用純水機廢水回收再利用裝置。
背景技術：
水是生命之源，生活飲用水質的好壞與人們的身體健康密切相關。我們?nèi)粘Ｉ铒嬘玫淖詠?lái)水雖然經 過了凈化、消毒處理，達到了生活飲用水的水質標準要求，但在生活飲用水的輸配過程中，存在造成二次 污染的問題，隨著生活飲用水輸配設備和管網的逐步老化，二次污染問題將會越來越嚴重。部分用戶使用 的桶裝水，由于儲存時間較長，水質不夠新鮮，并且在其生產和運輸過程中也存在污染問題。另外，飲水 機的儲水膽、水道、聰明座等部位長期得不到清洗或消毒，就會成為細菌和病毒滋生的溫床，也會對飲用 水造成污染。
純水機作為一種終端水處理設備，徹底解決了上述問題，讓人們的生活飲用水安全得到了保障。
隨著人們生活水平的提高，和對身體健康重視程度的不斷加強，對生活飲用水的質量也有了更高的要 求，越來越多的家庭用戶選擇安裝了純水機，對家中的生活飲用水進行進一步的凈化處理。
純水機是應用反滲透技術對源水進行凈化處理的，基于所應用技術的原因，它在對自來水進行凈化處 理的過程中，必然會產生廢水。目前市面上銷售的純水機的純水：廢水比例一般為1∶3至1∶5(視源水的 水質、壓力等情況而有所變化)，按照每個用戶家庭每天30L的純水使用量計算，則每天產生的廢水量最 少是90L。目前，所有純水機產品的廢水幾乎都是從下水道直接排掉的，雖然建議用戶可以將廢水進行回 收再利用，但在實際使用中，由于用戶家庭自行回收和再利用廢水存在極大地不便利性，廢水實際上都是 從下水道直接被排掉了。
按照全國目前有100萬臺家用純水機設備的投運數量計算，則每天白白從下水道排放掉的廢水量總計 為0.9億升，合9萬立方，每年為328.5億升，合3285萬立方。每立方自來水的價格按照3.00/m3元計算， 則每個家庭用戶每月浪費掉的自來水價值8.10元人民幣，每年為97.20元人民幣，全國每天浪費掉的自 來水價值27萬元人民幣，每年浪費掉的自來水價值9855萬元人民幣。這是一項巨大的浪費，這不僅是對 金錢的浪費，更是對有限水資源的浪費。
隨著居民家庭中純水機使用數量的不斷增加，這項浪費數據將會呈進一步攀升的趨勢，在人類生活飲 用水越來越緊缺的現實狀況下，這種浪費無疑更加劇了事態的惡化。
實際上，家用純水機凈化處理自來水所產生的廢水，只是一種概念上的叫法，它并不是真正的不可被 使用的“廢水”，它是由純水機凈化處理自來水而產生的，相比源水含有較高濃度的藻類污染物、細菌、 余氯、重金屬、無機鹽及有機化學污染等物質的，凈化處理自來水的尾水。事實上，自來水由于已經經過 了純水機第一級濾芯PP棉、第二級濾芯顆�；钚蕴俊⒌谌�(jí)濾芯壓縮活性炭(該流程依據不同品牌純水 機的水處理流程設計有所變化)的過濾、吸附，同自來水原水相比較，廢水中的紅蟲、泥沙、鐵銹、異色、 異味、部分余氯、直徑大于1um或5um的懸浮物、膠體已經被過濾、吸附除去了，因此，該廢水完全可以 被回收用于洗菜、洗碗、洗水果、洗臉、洗腳、洗衣服、沖廁所、擺拖布、擺抹布、澆花、打掃衛生等， 在人類淡水資源日益緊缺的現實狀況下，也很有必要對這部分被白白浪費掉的水資源進行回收再利用。
發明內容：
本發明的目的是，提供一種適合于在用戶家庭中安裝使用的，家用純水機廢水回收再利用裝置，實現 對純水機廢水的有效回收儲存和再利用，解決用戶家庭中純水機凈化處理自來水所產生廢水的直排浪費問 題，有效提高水資源的利用率，實現一水多用。本裝置安裝方便，操作簡便，經濟實用，使用安全可靠。
為了實現上述目的，本發明所采取的技術方案如下：
所述家用純水機廢水回收再利用裝置，包括純水機廢水儲水箱、進水管線、溢水管線、補水管線、取 水管線、通氣管道、取水管線控制閥門、洗面盆取水支管線、洗面盆取水控制閥門、洗菜盆取水支管線、 洗菜盆取水控制閥門、座便器取水支管線、座便器取水控制閥門、生活取水支管線、生活取水控制閥門、 建筑給水系統主干管、補水管線控制閥門、補水控制閥門。

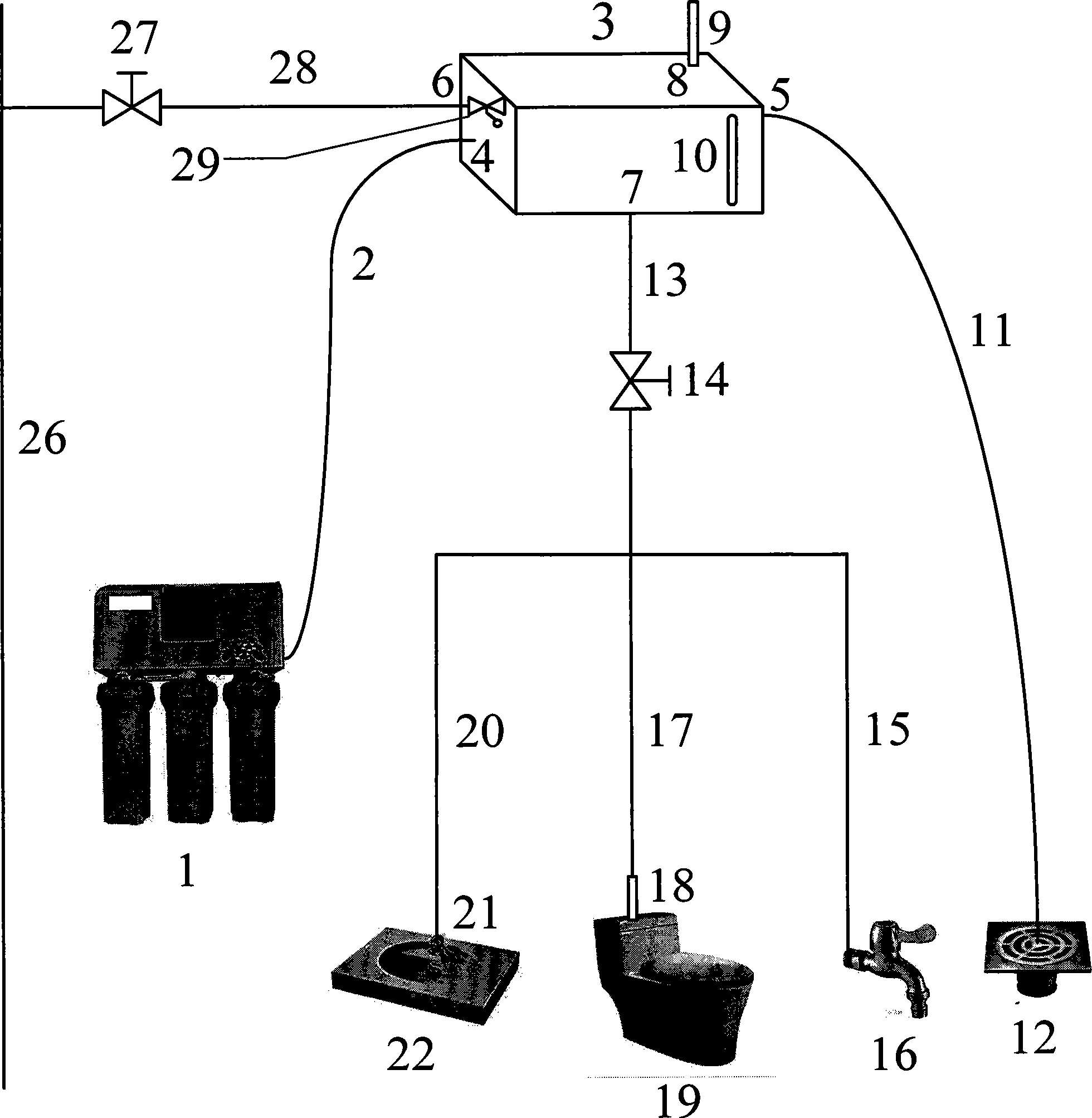

所述家用純水機廢水回收再利用裝置的所述純水機廢水儲水箱“3”，是一種密閉的儲水容器，在容器 的箱體上設置有安裝掛孔或支架底座，在箱體的左右兩側面靠近背面的中部位置，對稱設置有兩個進水口 “4”，在箱體的左右兩側面靠近背面的頂部位置，對稱設置有兩個溢水口“5”，在箱體的左右兩側面靠近 背面的底部位置，對稱設置有兩個補水口“6”，在箱體的底面的中部位置設置有一個取水口“7”，在箱體 的頂面設置有一個通氣口“8”，在箱體的正面設置有一處沿垂直方向布置的長條型的水位觀察窗“10”， 所述安裝掛孔或支架底座用于安裝固定所述純水機廢水儲水箱“3”，所述進水口“4”同所述進水管線“2” 相連接，所述溢水口“5”同所述溢水管線“11”相連接，所述補水口“6”同所述補水管線“28”相連接， 所述取水口“7”同所述取水管線“13”相連接，所述通氣口“8”同所述通氣管道“9”相連接，所述水 位觀察窗“10”為透明材料制成，用于觀察、掌握所述純水機廢水儲水箱“3”的液位。
所述家用純水機廢水回收再利用裝置的所述進水管線“2”的一端，同純水機“1”的廢水口相連接， 另一端同所述純水機廢水儲水箱的進水口“4”相連接。
所述家用純水機廢水回收再利用裝置的所述溢水管線“11”的一端，同所述純水機廢水儲水箱的溢水 口“5”相連接，另一端插入就近的下水道地漏“12”中放置。
所述家用純水機廢水回收再利用裝置的所述補水管線“28”的一端，同所述建筑給水系統主干管“26” 相連接，在所述補水管線“28”上設置有所述補水管線控制閥門“27”，所述補水管線“28”的另一端同 所述純水機廢水儲水箱的補水口“6”相連接，進一步的同所述補水控制閥門“29”相連接，所述補水控 制閥門“29”安裝于所述純水機廢水儲水箱“3”內。
所述通氣管道“9”的一端同所述純水機廢水儲水箱“3”的通氣口“8”相連接，另一端自由置于自 然環境之中，同大氣環境直接相通。
所述家用純水機廢水回收再利用裝置的所述取水管線“13”的一端，同所述純水機廢水儲水箱的取水 口“7”相連接，在所述取水管線“13”上設置有所述取水管線控制閥門“14”，所述取水管線“13”的另 一端依據不同的實施例，可以支分成四路支管線，即洗菜盆取水支管線“23”、洗面盆取水支管線“20”、 座便器取水支管線“17”和生活取水支管線“15”。
所述洗菜盆取水支管線“23”的一端同所述取水管線“13”相連接，另一端同所述洗菜盆取水控制閥 門“24”相連接，所述洗菜盆取水控制閥門“24”安裝固定在洗菜盆“25”上。
所述洗面盆取水支管線“20”的一端同所述取水管線“13”相連接，另一端同所述洗面盆取水控制閥 門“21”相連接，所述洗面盆取水控制閥門“21”安裝固定在洗面盆“22”上。
所述座便器取水支管線“17”的一端同所述取水管線“13”相連接，另一端同所述座便器取水控制閥 門“18”相連接，所述座便器取水控制閥門“18”安裝固定在座便器“19”的儲水箱上。
所述生活取水支管線“15”的一端同所述取水管線“13”相連接，另一端同所述生活取水控制閥門“16” 相連接，所述生活取水控制閥門“16”，安裝固定在用戶家庭盥洗間或廚房?jī)?nèi)適宜位置的墻面上。
