申請日2013.10.22
公開(公告)日2014.04.02
IPC分類號F04B49/06
摘要

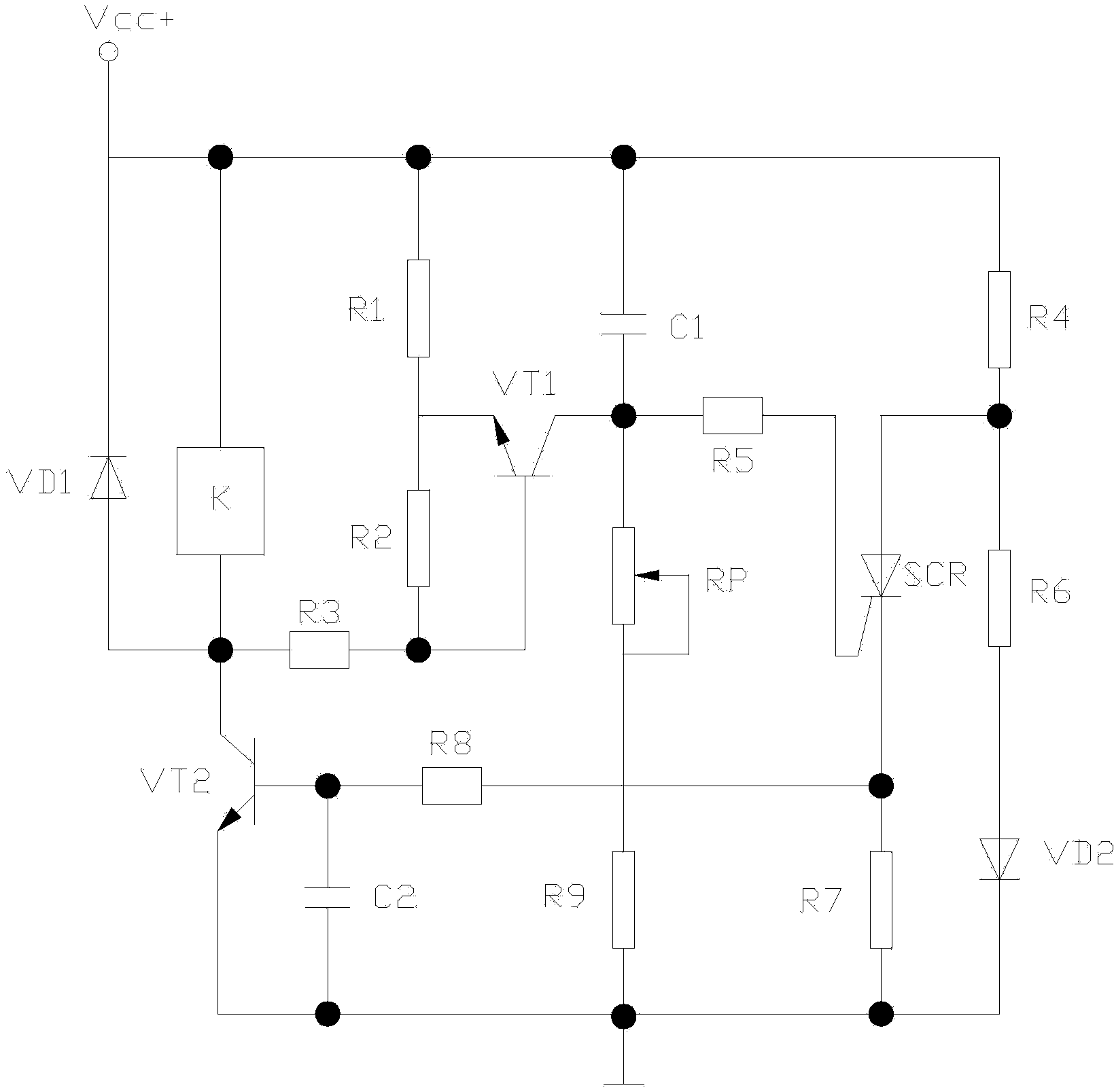

本實用新型公開了一種污水泵用簡易定時電路，包括第一電阻～第九電阻、第一二極管、第二二極管、晶閘管、第一三極管、第二三極管、電位器、第一電容、第二電容、繼電器和直流電源，第四電阻和第六電阻對晶閘管的正負極提供偏置電壓，接在晶閘管門極的第一電容、電位器和第九電阻構成定時電路，繼電器的驅動為第二三極管，本實用新型污水泵用簡易定時電路采用分立單元組成，性能穩定、可靠性高，采用的電子元件少，維修或更換電子元件十分方便，定時電路的成本低，在市場中具備競爭力。
權利要求書
1.一種污水泵用簡易定時電路，其特征在于：包括第一電阻～第九電阻、 第一二極管、第二二極管、晶閘管、第一三極管、第二三極管、電位器、第一 電容、第二電容、繼電器和直流電源，所述直流電源的正極分別與所述第一二 極管的負極、所述繼電器的第一端、所述第一電阻的第一端、所述第一電容的 第一端和所述第四電阻的第一端連接，所述第一二極管的正極分別與所述繼電 器的第二端、所述第三電阻的第一端和所述第二三極管的集電極連接，所述第 一電阻的第二端分別與所述第一三極管的發射極和所述第二電阻的第一端連 接，所述第二電阻的第二端分別與所述第三電阻的第二端和所述第一三極管的 基極連接，所述第一電容的第二端分別與所述第一三極管的集電極、所述電位 器的第一端和所述第五電阻的第一端連接，所述第四電阻的第二端分別與所述 晶閘管的正極和所述第六電阻的第一端連接，所述第六電阻的第二端與所述第 二二極管的正極連接，所述第五電阻的第二端與所述晶閘管的門極連接，所述 晶閘管的負極分別與所述第七電阻的第一端和所述第八電阻的第一端連接，所 述第八電阻的第二端分別與所述第二三極管的基極和所述第二電容的第一端連 接，所述第九電阻的第一端分別與所述電位器的第二端和所述電位器的滑動端 連接，所述第二三極管的發射極分別與所述第二電容的第二端、所述第九電阻 的第二端、所述第七電阻的第二端和所述第二二極管的負極連接后作為直流電 源的負極，所述繼電器的常開觸點串聯連接于所述污水泵的電源輸入端。
說明書
污水泵用簡易定時電路
技術領域
本實用新型涉及一種污水泵用定時電路，尤其涉及一種污水泵用簡易定時 電路。
背景技術
在污水處理中，常常有幾種不同類別的污水需要處理，而這些污水經過適 當?shù)谋壤旌�，污水可以進行初步凈化，污水泵就是這樣一類抽取固定量污水 的設備。現有有的污水泵通通常采用集成電路進行控制，由于集成電路的品質 參差不齊，電路的穩定性不強，一些采用分立元件控制的污水泵電路，電子元 件過多，成本較高。
實用新型內容
本實用新型的目的就在于為了解決上述問題而提供一種污水泵用簡易定時 電路。
本實用新型通過以下技術方案來實現上述目的：
本實用新型為一種污水泵用簡易定時電路，包括第一電阻～第九電阻、第一 二極管、第二二極管、晶閘管、第一三極管、第二三極管、電位器、第一電容、 第二電容、繼電器和直流電源，所述直流電源的正極分別與所述第一二極管的 負極、所述繼電器的第一端、所述第一電阻的第一端、所述第一電容的第一端 和所述第四電阻的第一端連接，所述第一二極管的正極分別與所述繼電器的第 二端、所述第三電阻的第一端和所述第二三極管的集電極連接，所述第一電阻 的第二端分別與所述第一三極管的發射極和所述第二電阻的第一端連接，所述 第二電阻的第二端分別與所述第三電阻的第二端和所述第一三極管的基極連 接，所述第一電容的第二端分別與所述第一三極管的集電極、所述電位器的第 一端和所述第五電阻的第一端連接，所述第四電阻的第二端分別與所述晶閘管 的正極和所述第六電阻的第一端連接，所述第六電阻的第二端與所述第二二極 管的正極連接，所述第五電阻的第二端與所述晶閘管的門極連接，所述晶閘管 的負極分別與所述第七電阻的第一端和所述第八電阻的第一端連接，所述第八 電阻的第二端分別與所述第二三極管的基極和所述第二電容的第一端連接，所 述第九電阻的第一端分別與所述電位器的第二端和所述電位器的滑動端連接， 所述第二三極管的發射極分別與所述第二電容的第二端、所述第九電阻的第二 端、所述第七電阻的第二端和所述第二二極管的負極連接后作為直流電源的負 極，所述繼電器的常開觸點串聯連接于所述污水泵的電源輸入端。
本實用新型的有益效果在于：
本實用新型污水泵用簡易定時電路采用分立單元組成，性能穩定、可靠性 高，采用的電子元件少，維修或更換電子元件十分方便，定時電路的成本低， 在市場中具備競爭力。
