申請日2014.11.10

　　公開(公告)日2015.04.22

　　IPC分類號C02F9/14

　　摘要

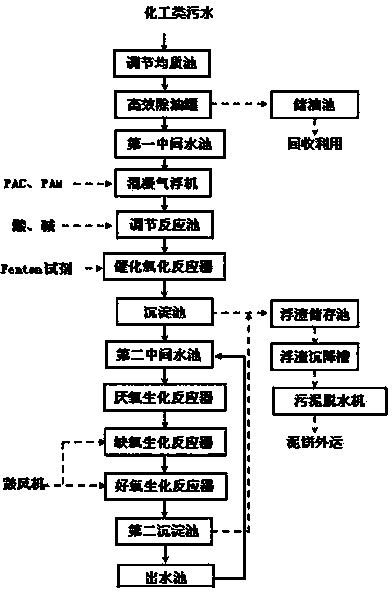

　　一種化工污水的組合處理裝置，涉及一種工業污水的處理裝置，調節均質池與高效除油罐相連通，高效除油罐并與儲油池相連通;高效除油罐連通第一中間水池，第一中間水池依次連接混凝氣浮機、調節反應池、催化氧化反應器、沉淀池;沉淀池與第二中間水池相連通，第二中間水池依次與厭氧生化反應器、缺氧生化反應器、好氧生化反應器相連通;缺氧生化反應器、好氧生化反應器并與鼓風機相連通，好氧生化反應器依次與第二沉淀池和出水池相連通，本實用新型為可以容納單次最大排放量的收納調節系統。含化工品污水設計處理能力為125m3/d。處理后的水主要廢水污染物 COD≤5000mg/L，石油類≤1000mg/L、苯、甲苯、二甲苯≤50mg/L。

　　權利要求書

　　1.一種化工污水的組合處理裝置，其特征在于，所述裝置包括調節均質池、高效除油罐、儲油池、第一中間水池、混凝氣浮機、調節反應池、催化氧化反應器、沉淀池、浮渣儲存池、浮渣沉降槽和污泥脫水機，還包括第二中間水池、厭氧生化反應器、缺氧生化反應器、好氧生化反應器、鼓風機、第二沉淀池和出水池;上述設備、設施依次相連如下：調節均質池與高效除油罐相連通，高效除油罐并與儲油池相連通;高效除油罐連通第一中間水池，第一中間水池依次連接混凝氣浮機、調節反應池、催化氧化反應器、沉淀池;沉淀池與第二中間水池相連通，第二中間水池依次與厭氧生化反應器、缺氧生化反應器、好氧生化反應器相連通;缺氧生化反應器、好氧生化反應器并與鼓風機相連通，好氧生化反應器依次與第二沉淀池和出水池相連通，形成整個污水處理工藝組合裝置。

　　2.根據權利要求1所述的一種化工污水的組合處理裝置，其特征在于，所述沉淀池并與浮渣儲存池、浮渣沉降槽和污泥脫水機相連通。

　　3.根據權利要求1所述的一種化工污水的組合處理裝置，其特征在于，所述缺氧生化反應器和好氧生化反應器上設置鼓風機。

　　說明書

　　一種化工污水的組合處理裝置

　　技術領域

　　本實用新型涉及一種工業污水處理裝置，特別是涉及一種化工污水的組合處理裝置。

　　背景技術

　　化工品廢水主要來源于化學品液貨船運輸作業和庫區化工品周轉過程產生的污水，如洗艙、洗罐污水等，水中污染物是卸貨掃艙、洗罐后的殘余物。該污水含有難以生物處理的化學品物質，如苯、甲苯、二甲苯，且由于間歇作業、污染物品種繁多使廢水量及濃度具有多變性�；�工品廢水污染特征如下：化學品品種多、水質成分復雜;污染物濃度高：根據同類型港區對化學品廢水的監測，其進水COD濃度一般在 3000mg/L以上，屬于高濃度工業廢水;含難降解有機物;水質具有很大的隨機性：周轉化工品品種變化很大，因此水質具有很大的隨機性。對于化工品污水，水中的污染物主要以有機物為主，也含一定量的石油類污染物。

　　發明內容

　　本實用新型的目的在于提供一種化工污水的組合處理裝置，該裝置針對化工污水以有機物為主、含石油類污染物及含油污水的特點，組成可以容納單次最大排放量的收納調節系統，以“物化+生化”的處理方法，使處理后的廢水污染物 COD≤5000mg/L，石油類≤1000mg/L、苯、甲苯、二甲苯≤50mg/L。

　　本實用新型的目的是通過以下技術方案實現的：

　　一種化工污水的組合處理裝置，所述裝置包括調節均質池、高效除油罐、儲油池、第一中間水池、混凝氣浮機、調節反應池、催化氧化反應器、沉淀池、浮渣儲存池、浮渣沉降槽和污泥脫水機，還包括第二中間水池、厭氧生化反應器、缺氧生化反應器、好氧生化反應器、鼓風機、第二沉淀池和出水池;上述設備、設施依次相連如下：調節均質池與高效除油罐相連通，高效除油罐并與儲油池相連通;高效除油罐連通第一中間水池，第一中間水池依次連接混凝氣浮機、調節反應池、催化氧化反應器、沉淀池;沉淀池與第二中間水池相連通，第二中間水池依次與厭氧生化反應器、缺氧生化反應器、好氧生化反應器相連通;缺氧生化反應器、好氧生化反應器并與鼓風機相連通，好氧生化反應器依次與第二沉淀池和出水池相連通，形成整個污水處理工藝組合裝置。

　　所述的一種化工污水的組合處理裝置，所述沉淀池并與浮渣儲存池、浮渣沉降槽和污泥脫水機相連通。

　　所述的一種化工污水的組合處理裝置，所述缺氧生化反應器和好氧生化反應器上設置鼓風機。

　　本實用新型的優點與效果是：

　　本實用新型為可以容納單次最大排放量的收納調節系統。含化工品污水設計處理能力為125m3/d。處理后的水主要廢水污染物 COD≤5000mg/L，石油類≤1000mg/L、苯、甲苯、二甲苯≤50mg/L。
