申請日2014.01.03

　　公開(公告)日2014.04.30

　　IPC分類號C02F103/16; C02F9/06

　　摘要

　　本發明公開了一種熱鍍鋅的廢酸廢水回用生產工藝，所述生產工藝步驟包括：(1)將熱鍍鋅回用水進行電解，產生氯氣，并生成氫氧化鈉溶液;(2)將助鍍液通入噴淋塔中，并將氯氣送入噴淋塔與助鍍液反應，將生成的溶液回流到助鍍槽中，用銨水調節pH值，得到沉淀;(3)將漂洗水用泵抽到噴淋塔中，與氯氣反應，將生成的溶液回流到處理槽中，將氫氧化鈉溶液通入到處理槽中，通過處理，得到沉淀;(4)將步驟2和步驟3得到的沉淀投入廢酸處理池中與鹽酸反應，使鹽酸完全消耗后，通入氯氣，將剩余的沉淀消耗完全生成新的溶液。本發明減少了熱鍍鋅行業中廢酸廢水助鍍液處理整體設備的投入，有利于降低成本、節約資源、循環利用、變廢為寶。

　　權利要求書

　　1.一種熱鍍鋅的廢酸廢水回用生產工藝，其特征在于，所述生產工藝步驟包括：

　　(1)用同離子發生器將熱鍍鋅回用水進行電解，產生氯氣，并生成氫氧化鈉溶液;

　　(2)將助鍍槽中的助鍍液通入助鍍液噴淋塔中，并將同離子發生器中產生的氯氣通過引風機送入助鍍液噴淋塔與助鍍液反應，將生成的溶液重新回流到助鍍槽中，并用銨水調節PH值，得到沉淀;

　　(3)將處理槽中的漂洗水用泵抽到漂洗水噴淋塔中，與通過助鍍液噴淋塔的氯氣反應，將生成的溶液重新回流到處理槽中，將同離子發生器中的氫氧化鈉溶液通入到處理槽中，通過中和反應、曝氣、攪拌、壓濾，得到沉淀;

　　(4)將步驟2和步驟3得到的沉淀投入廢酸處理池中與鹽酸反應，通過曝氣攪拌，使鹽酸完全消耗后，通入氯氣，將剩余的沉淀消耗完全生成新的溶液。

　　2.根據權利要求1所述的熱鍍鋅的廢酸廢水回用生產工藝，其特征在于：所述的同離子發生器每小時產氯氣4kg，氫氧化鈉4.5kg。

　　3.根據權利要求1所述的熱鍍鋅的廢酸廢水回用生產工藝，其特征在于：所述步驟2和步驟3的沉淀為氫氧化鐵。

　　4.根據權利要求1所述的熱鍍鋅的廢酸廢水回用生產工藝，其特征在于：所述的PH值采用在線檢測探頭檢驗。

　　5.根據權利要求1所述的熱鍍鋅的廢酸廢水回用生產工藝，其特征在于：所述步驟4中生成的新溶液為氯化鐵溶液。

　　說明書

　　熱鍍鋅的廢酸廢水回用生產工藝

　　技術領域

　　本發明涉及一種熱鍍鋅領域，特別是涉及一種熱鍍鋅的廢酸廢水回用生產工藝。

　　背景技術

　　熱鍍鋅生產工藝酸洗鋼件通常用鹽酸。再算吸過程中會產生亞鐵離子，當鹽酸中的亞鐵離子達到200g-300g/L時，鹽酸中鐵離子達到飽和。當酸液濃度降到5-8%時一般就不用了，只能當做廢酸來處理。廢酸大部分工廠都通過支付費用的方式，將廢酸委外處理。

　　酸洗后的鋼件需要水沖洗表面，稱為漂洗。酸洗鋼件，不斷的將酸和亞鐵離子帶入漂洗水，工藝要求水體中的亞鐵離子越少越好，所以該水必須定期處理。廢水一般其PH值在0~1左右，鐵離子濃度可達1000mg/L。傳統的漂洗水處理方法，是加NaOH或Ca(OH)2中和，目的是提高PH，去除鐵離子。但是此類方法對鐵離子比較浪費，造成了很大的經濟損失。

　　助鍍是熱鍍鋅工藝重要環節，由于漂洗水的亞鐵離子的存在，不可避免會不斷的將其帶入助鍍槽，過量的鐵離子帶入助鍍槽會影響工件質量和鋅的浪費。一般工藝要求助鍍液亞鐵離子的含量控制在1g/L以內。當助鍍槽中的亞鐵離子達到一定濃度時，需要及時清除助鍍液中的亞鐵鹽。通常方法是把助鍍液的溫度加熱到65℃以上，然后加入雙氧水氧化劑，使亞鐵鹽變成鐵鹽沉淀，但若亞鐵鹽含量太高，就只有排放重配，相當不便。

　　發明內容

　　本發明主要解決的技術問題是提供一種熱鍍鋅的廢酸廢水回用生產工藝，該熱鍍鋅的廢酸廢水回用生產工藝有利于降低成本、節約資源、循環利用、變廢為寶。

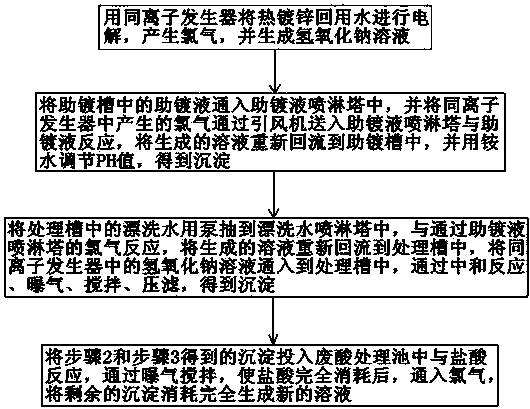

　　為解決上述技術問題，本發明采用的一個技術方案是：提供一種熱鍍鋅的廢酸廢水回用生產工藝，所述生產工藝步驟包括：

　　(1)用同離子發生器將熱鍍鋅回用水進行電解，產生氯氣，并生成氫氧化鈉溶液;

　　(2)將助鍍槽中的助鍍液通入助鍍液噴淋塔中，并將同離子發生器中產生的氯氣通過引風機送入助鍍液噴淋塔與助鍍液反應，將生成的溶液重新回流到助鍍槽中，并用銨水調節PH值，得到沉淀;

　　(3)將處理槽中的漂洗水用泵抽到漂洗水噴淋塔中，與通過助鍍液噴淋塔的氯氣反應，將生成的溶液重新回流到處理槽中，將同離子發生器中的氫氧化鈉溶液通入到處理槽中，通過中和反應、曝氣、攪拌、壓濾，得到沉淀;

　　(4)將步驟2和步驟3得到的沉淀投入廢酸處理池中與鹽酸反應，通過曝氣攪拌，使鹽酸完全消耗后，通入氯氣，將剩余的沉淀消耗完全生成新的溶液。

　　在本發明一個較佳實施例中，所述的同離子發生器每小時產氯氣4kg，氫氧化鈉4.5kg。

　　在本發明一個較佳實施例中，所述步驟2和步驟3的沉淀為氫氧化鐵。

　　在本發明一個較佳實施例中，所述的PH值采用在線檢測探頭檢驗。

　　在本發明一個較佳實施例中，所述步驟4中生成的新溶液為氯化鐵溶液。

　　本發明的有益效果是：本發明減少了熱鍍鋅行業中廢酸廢水助鍍液處理整體設備的投入，節約了水處理藥品氫氧化鈉和雙氧水的使用，降低了成本，通過簡單的方法對廢酸進行綜合處理，整套工藝實現了廢酸不外運、污泥可利用的良性循環，廢水處理產生的廢渣，系統再次循環利用，生產的三氯化鐵溶液有廣泛的市場應用，變廢為寶，并且此工藝可無縫對鍍鋅環保舊工藝進行改造。
