申請日2013.10.22

　　公開(公告)日2014.02.19

　　IPC分類號C02F7/00; C02F3/02

　　摘要

　　本發明公開了一種太陽能直驅水處理曝氣系統，包括太陽能電池板、太陽能直驅控制器、曝氣機、組合填料、反應池，所述太陽能電池板通過太陽能直驅控制器與曝氣機相連接，曝氣機通過連接管道與組合填料相連通，所述組合填料置于反應池中;所述太陽能直驅控制器內設穩壓器，將太陽能輸出電壓穩壓到設定值直接驅動曝氣機。結構簡單、增氧氣泵的工作狀態受光照強度直接控制,所產生的曝氣量與光照時間相關，系統能量轉換效率高，使用十分方便，節省了由于使用蓄電池和充電控制器的成本，避免了廢棄蓄電池對環境的二次污染,壽命長、成本低。

　　權利要求書

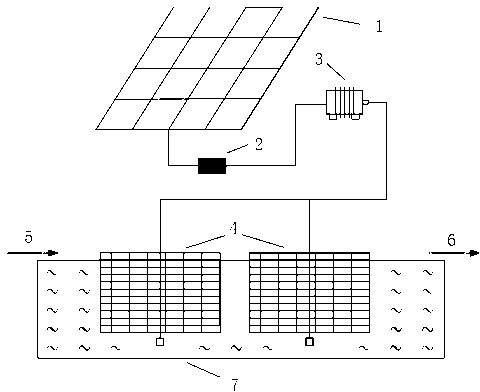

　　1.一種太陽能直驅水處理曝氣系統，包括太陽能電池板、太陽能直驅控制器、曝氣機、組合填料、反應池，其特征在于：所述太陽能電池板通過太陽能直驅控制器與曝氣機相連接，曝氣機通過連接管道與組合填料相連通，所述組合填料置于反應池中;所述太陽能直驅控制器內設穩壓器，將太陽能輸出電壓穩壓到設定值直接驅動曝氣機。

　　2.根據權利要求1所述的太陽能直驅水處理曝氣系統，其特征在于：所述太陽能電池板為支架型方式設置;通過支架將太陽能電池板立于反應池邊緣，控制柜掛設于支架上，太陽能直驅控制器和曝氣機設置在控制柜內。

　　3.根據權利要求1所述的太陽能直驅水處理曝氣系統，其特征在于：所述太陽能電池板為漂浮型方式設置;將太陽能電池板安置于水面上的漂浮平臺上，太陽能直驅控制器經封裝后和曝氣機一同安放在控制柜中，附于支撐臺上。

　　4.根據權利要求1至3任一項所述的太陽能直驅水處理曝氣系統，其特征在于：所述太陽能電池板采用單晶硅80W。

　　5.根據權利要求1至3任一項所述的太陽能直驅水處理曝氣系統，其特征在于：所述反應池設置有進水口和出水口，以保證反應池中液體始終處于流動狀態。

　　6.根據權利要求1所述的太陽能直驅水處理曝氣系統，其特征在于：所述組合填料為陶粒材質。

　　說明書

　　太陽能直驅水處理曝氣系統

　　技術領域

　　本發明涉及一種太陽能直驅水處理曝氣系統，屬于環境科學技術領域。

　　背景技術

　　近年來廣大的農村地區生活污水得不到適當?shù)奶幚�，另外，改善農村地區的水環境污染成為我國環境問題中迫切需要解決的一個難題。實踐證明，在減少有機物排放的同時采用為反應池曝氣的方式增加水體中的溶解氧，是解決相應污染的一個重要而且有效的方法。本申請采用太陽能的光伏直驅曝氣裝置，將光能轉化為電能取代常規電網帶動增氧氣泵為反應池曝氣增氧，可以擺脫對電網的依賴并且達到節能環保的目的，在我國廣大農村及偏遠地區具有很高的應用前景。

　　發明內容

　　目的：為了克服現有技術中存在的不足，本發明提供一種太陽能直驅水處理曝氣系統。

　　技術方案：為解決上述技術問題，本發明采用的技術方案為：

　　一種太陽能直驅水處理曝氣系統，包括太陽能電池板、太陽能直驅控制器、曝氣機、組合填料、反應池，其特征在于：所述太陽能電池板通過太陽能直驅控制器與曝氣機相連接，曝氣機通過連接管道與組合填料相連通，所述組合填料置于反應池中;所述太陽能直驅控制器內設穩壓器，將太陽能輸出電壓穩壓到設定值直接驅動曝氣機。也可加入DC/AC逆變器模塊用于將穩壓后的直流輸出轉變?yōu)?20V交流電。

　　所述的太陽能直驅水處理曝氣系統，其特征在于：所述太陽能電池板為支架型方式設置;通過支架將太陽能電池板立于反應池邊緣，控制柜掛設于支架上，太陽能直驅控制器和曝氣機設置在控制柜內。

　　所述的太陽能直驅水處理曝氣系統，其特征在于：所述太陽能電池板為漂浮型方式設置;將太陽能電池板安置于水面上的漂浮平臺上，太陽能直驅控制器經封裝后和曝氣機一同安放在控制柜中，附于支撐臺上。

　　作為優選方案，所述的太陽能直驅水處理曝氣系統，其特征在于：所述太陽能電池板采用單晶硅80W。

　　所述的太陽能直驅水處理曝氣系統，其特征在于：所述反應池設置有進水口和出水口，以保證反應池中液體始終處于流動狀態。

　　作為優選方案，所述的太陽能直驅水處理曝氣系統，其特征在于：所述組合填料為陶粒材質。

　　有益效果：本發明提供的太陽能直驅水處理曝氣系統，采用好氧生物膜法的原理，利用太陽能直驅水處理曝氣系統帶動的曝氣裝置，給接觸反應池(塘)提供源源不斷的氧氣，利用組合填料表面掛膜形成的大量微生物膜，對進水中的有機質進行降解，同時達到部分脫氮、除磷的效果。主要在白天工作，是一種簡易實用的光伏直驅系統，負載為直流(交流)增氧氣泵，利用太陽能直驅控制器將太陽能電池板與爆氣泵直接連接起來，系統無需配備蓄電池和復雜的充電控制器，結構簡單、增氧氣泵的工作狀態受光照強度直接控制, 所產生的曝氣量與光照時間相關，系統能量轉換效率高，使用十分方便，節省了由于使用蓄電池和充電控制器的成本，避免了廢棄蓄電池對環境的二次污染,壽命長、無需維護人員極大減少了系統的構造和維護成本。

　　該系統的特點主要是：

　　1、建設成本低，便于普及使用;

　　2、一次性投資不需要消耗電能;

　　3、運行穩定可靠，無需日常維護。
