申請日2014.02.25

　　公開(公告)日2014.08.27

　　IPC分類號B01D17/025; C02F1/40

　　摘要

　　本實用新型涉及一種順丁橡膠工藝熱泵廢水利用系統，包括凝聚釜和熱泵，還包括汽提汽凝液緩沖罐，所述熱泵的汽提汽凝液出口連接所述汽提汽凝液緩沖罐的凝液入口，所述汽提汽凝液緩沖罐的凝結水出口通過補水管道連接所述凝聚釜的進水口。本實用新型可以有效地回收順丁橡膠工藝生產中的熱泵系統產生的廢水，并再次用于順丁橡膠的生產，實現了廢水再利用，降低了能耗，節約了成本。

　　權利要求書

　　1.一種順丁橡膠工藝熱泵廢水利用系統，包括凝聚釜和熱泵，其特征在于還包括汽提汽凝液緩沖罐，所述熱泵的汽提汽凝液出口連接所述汽提汽凝液緩沖罐的凝液入口，所述汽提汽凝液緩沖罐的凝結水出口通過補水管道連接所述凝聚釜的進水口。

　　2.根據權利要求1所述的順丁橡膠工藝熱泵廢水利用系統，其特征在于所述補水管道上設有界位調節閥。

　　3.根據權利要求1或2所述的順丁橡膠工藝熱泵廢水利用系統，其特征在于所述汽提汽凝液緩沖罐為臥式罐，其內部沿橫截面固定設有豎直的擋板，所述擋板的高度小于所述汽提汽凝液緩沖罐的內徑，所述擋板的底面及側面邊緣與所述汽提汽凝液緩沖罐的同一橫截面的內壁密封連接。

　　4.根據權利要求3所述的順丁橡膠工藝熱泵廢水利用系統，其特征在于所述汽提汽凝液緩沖罐的凝液入口與凝結水出口位于所述擋板的同一側，所述汽提汽凝液緩沖罐的油出口位于所述擋板的另一側。

　　5.根據權利要求4所述的順丁橡膠工藝熱泵廢水利用系統，其特征在于所述汽提汽凝液緩沖罐的油側設有液面計。

　　6.根據權利要求5所述的順丁橡膠工藝熱泵廢水利用系統，其特征在于所述油出口連接有輸油管道，所述輸油管道上安裝有凝液泵。

　　說明書

　　順丁橡膠工藝熱泵廢水利用系統

　　技術領域

　　本實用新型涉及一種廢水回收再利用系統，尤其涉及一種順丁橡膠的工藝生產中的熱泵的廢水利用系統。

　　背景技術

　　在鎳系順丁橡膠的生產工藝流程中，熱泵系統會產生大量的廢水，這部分廢水通常被直接排放掉，造成了水資源和能源的大量浪費。

　　實用新型內容

　　為克服現有技術的上述缺陷，本實用新型的目的在于提供一種順丁橡膠工藝熱泵廢水利用系統，能夠回收熱泵系統的廢水用于再生產。

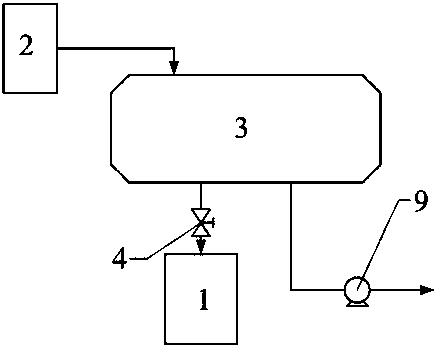

　　本實用新型采用的技術方案為：一種順丁橡膠工藝熱泵廢水利用系統，包括凝聚釜和熱泵，還包括汽提汽凝液緩沖罐，所述熱泵的汽提汽凝液出口連接所述汽提汽凝液緩沖罐的凝液入口，所述汽提汽凝液緩沖罐的凝結水出口通過補水管道連接所述凝聚釜的進水口。

　　所述補水管道上可以設有界位調節閥。

　　優選地，所述汽提汽凝液緩沖罐為臥式罐，其內部沿橫截面固定設有豎直的擋板，所述擋板的高度小于所述汽提汽凝液緩沖罐的內徑，所述擋板的底面及側面邊緣與所述汽提汽凝液緩沖罐的同一橫截面的內壁密封連接。

　　通常，所述汽提汽凝液緩沖罐的凝液入口與凝結水出口位于所述擋板的同一側，所述汽提汽凝液緩沖罐的油出口位于所述擋板的另一側。

　　所述汽提汽凝液緩沖罐的油側可以設有液面計。

　　所述油出口可以連接有輸油管道，所述輸油管道上可以安裝有凝液泵。

　　本實用新型的有益效果：本實用新型可以有效地回收順丁橡膠工藝生產中的熱泵系統產生的廢水，并再次用于順丁橡膠的生產，實現了廢水再利用，降低了能耗，節約了成本。

　　所述界位調節閥的設置，可以通過所述汽提汽凝液緩沖罐的界位控制進入凝聚釜的廢水流量，在保證凝聚釜正常工作的前提下，還可避免凝結水的浪費。

　　緩沖罐內擋板的設置可以有效地隔離汽提汽凝液中的油和水。

　　通過液面計和凝液泵可以依據油水的分層情況適時地排油，在保證凝聚釜正常工作的前提下，還可以避免油進入凝聚釜。
