申請日2013.10.22

　　公開(公告)日2014.04.23

　　IPC分類號C02F3/30

　　摘要

　　本實用新型公開了一種高濃度活性污泥法處理混合廢水的裝置，包括：依次連通的厭氧區、好氧區和沉淀區;設置在好氧區前端的曝氣系統;設置在好氧區尾端的污泥自回流板;以及設置在好氧區內的內部污泥回流泵，該污泥回流泵用于將好氧區尾端的污泥自回流板收集的污泥回流至好氧區前端。本實用新型解決了高濃度活性污泥法處理混合廢水時污泥容易流失的問題，尤其適用于成分復雜、有機物含量高、難降解的工業廢水與生活污水的混合廢水。

　　權利要求書

　　1.一種高濃度活性污泥法處理混合廢水的裝置，其特征在于，包括：

　　依次連通的厭氧區、好氧區和沉淀區;

　　設置在好氧區前端的曝氣系統;

　　設置在好氧區尾端的污泥自回流板;

　　以及設置在好氧區內的內部污泥回流泵，該污泥回流泵用于將好氧區 尾端的污泥自回流板收集的污泥回流至好氧區前端。

　　2.根據權利要求1所述高濃度活性污泥法處理混合廢水的裝置，其 特征在于，所述好氧區包括相互獨立并依次連通的A段好氧區、B段好氧 區和C段好氧區，所述A段好氧區、B段好氧區和C段好氧區內分別設 有曝氣系統、內部污泥回流泵和污泥自回流板。

　　3.根據權利要求2所述高濃度活性污泥法處理混合廢水的裝置，其 特征在于，還設有用于檢測所述A段好氧區、B段好氧區和C段好氧區 內的污泥濃度的污泥濃度在線檢測裝置。

　　4.根據權利要求3所述高濃度活性污泥法處理混合廢水的裝置，其 特征在于，還設有將所述C段好氧區內的消化液回流至厭氧區的消化液回 流裝置。

　　5.根據權利要求4所述高濃度活性污泥法處理混合廢水的裝置，其 特征在于，還設有將沉淀區中的污泥分別回流至A段好氧區、B段好氧區、 C段好氧區及沉淀區內的污泥回流裝置。

　　6.根據權利要求2～5任一權利要求所述高濃度活性污泥法處理混合 廢水的裝置，其特征在于，所述污泥自回流板包括前后設置的折流板和隔 板，所述折流板位于靠近對應好氧區的出水口側，折流板下端帶有彎折方 向背離對應好氧區出水口的斜板導流板。

　　說明書

　　一種高濃度活性污泥法處理混合廢水的裝置

　　技術領域

　　本實用新型涉及活性污泥法處理廢水的技術領域，具體涉及一種高濃 度活性污泥法處理混合廢水的裝置。

　　背景技術

　　工業廢水與生活污水的混合廢水具有成分復雜、有機物含量高、難降 解等特點，用普通好氧活性污泥法進行生物處理需要進行復雜的預處理， 耗費成本，也難以達到理想的污染物去除效果。

　　相對于普通好氧活性污泥法，高濃度活性污泥特點的AO工藝更適于 處理此種廢水。其生化區中污泥濃度是傳統好氧工藝的2倍，并且其仍有 較多優點:高污泥濃度的生化區占地面積少，工程造價低;處理效率高，系 統穩定，剩余污泥產量少;前置的厭氧區能降解大部分難降解有機物等。

　　例如公開號位CN102874989A的中國發明申請公開了一種高濃度活 性污泥循環利用的厭氧好氧污水處理工藝及設備，在厭氧反應器內利用活 性污泥選擇收集器收集高濃度活性污泥，通過循環泵將高濃度活性污泥內 循環，充分與污水中的污染物進行接觸，對難生物降解的有機物及非溶解 的有機物進行改質，改質后的污水再經二級好氧反應器降解。水解酸化反 應器(厭氧反應器)內厭氧、兼氧、好氧活性污泥在不同斷面互溶，使微生 物在厭氧-兼氧-好氧交替環境下馴化，促進微生物的多樣性及食物鏈的延 伸性，提高厭氧段水解酸化反應效果，縮短反應歷程，減少污泥產生量。

　　但是，高濃度活性污泥反應時，污泥易流失，從而降低了反應區污泥 濃度,因此如何穩定維持好氧區中的高污泥濃度是該工藝的重點與難點。

　　目前，全球各地使用的控制活性污泥濃法的工藝主要有：控制排泥法、 生物鐵高濃法、重力自濃縮多級法、膜生物反應器法和氣浮法。其中以控 制排泥法操作最為簡單，而且也是最為廣泛使用的工藝，但是此方法易引 發污泥膨脹，需要定期加氯才能維持較高的污泥濃度，回流比大，能耗高。 所以，需要對其進行改進。

　　實用新型內容

　　本實用新型提供了一種高濃度活性污泥法處理混合廢水的裝置，解決 了高濃度活性污泥法處理混合廢水時污泥容易流失的問題，尤其適用于成 分復雜、有機物含量高、難降解的工業廢水與生活污水的混合廢水。

　　一種高濃度活性污泥法處理混合廢水的裝置，包括：

　　依次連通的厭氧區、好氧區和沉淀區;

　　設置在好氧區前端的曝氣系統;

　　設置在好氧區尾端的污泥自回流板;

　　以及設置在好氧區內的內部污泥回流泵，該污泥回流泵用于將好氧區 尾端的污泥自回流板收集的污泥回流至好氧區前端。

　　所述好氧區前端和好氧區尾端是根據好氧區內水流方向而定，好氧區 前端是指好氧區的進水口附近，好氧區尾端是指好氧區的出水口附近。

　　為延長好氧區內的長度，作為優選，所述好氧區的進水口與出水口位 于好氧區的相同側側壁上，所述好氧區內設有位于進水口與出水口之間的 擋板。該擋板使好氧區內自進水口至出水口形成折流通道，擋板還可以防 止前端曝氣對尾端污泥收集產生影響。

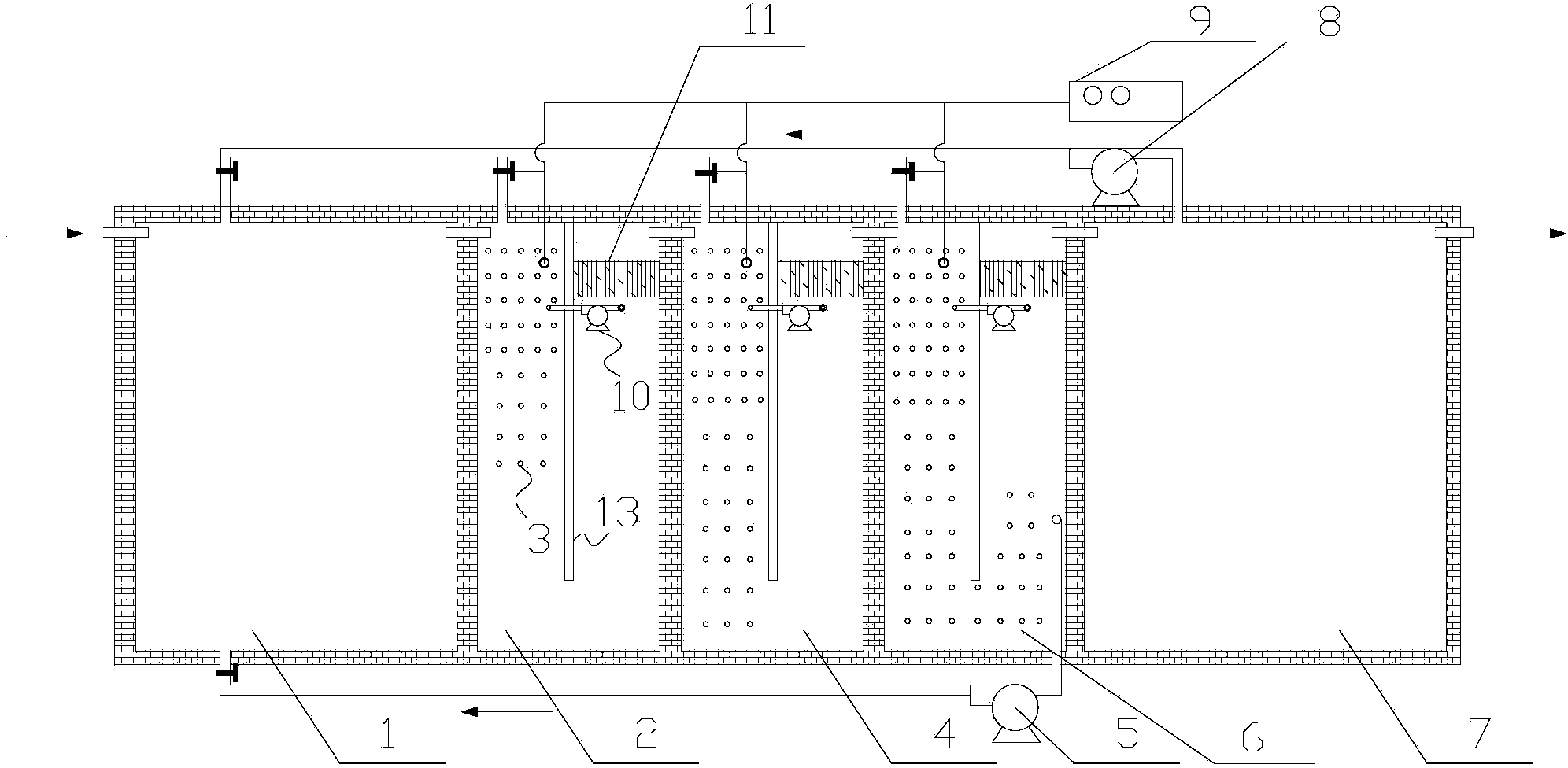

　　作為優選，所述好氧區包括相互獨立并依次連通的A段好氧區、B段 好氧區和C段好氧區，所述A段好氧區、B段好氧區和C段好氧區內分 別設有曝氣系統、內部污泥回流泵和污泥自回流板。

　　各段好氧區內，其曝氣系統位于前端，內部污泥回流泵位于中部，污 泥自回流板位于尾端。

　　作為優選，還設有用于檢測所述A段好氧區、B段好氧區和C段好 氧區內的污泥濃度的污泥濃度在線檢測裝置。污泥濃度在線檢測裝置可以 采用本領域公知的常規檢測裝置，其探頭分別伸入對應的好氧區內，實時 監測污泥濃度，反饋至各回流支管的開關，從而調控污泥回流量的大小。

　　所述的A段好氧區，B段好氧區，C段好氧區前端在區底均分布曝氣 頭，在反應區后端均布有污泥自回流板，在反應區末端均布有溢流堰。

　　本實用新型中，工業廢水與生活污水的混合廢水首先進入?yún)捬鯀^(qū)用以 去除混合廢水中部分污染物，以減輕好氧區內的有機負荷，厭氧后的廢水 依次進入A段好氧區，B段好氧區，C段好氧區。在每段好氧區前端曝 氣，以提高廢水溶解氧，加速有機物的去除速率，在后端曝氣量漸減，使 廢水在抵達污泥自回流板前能保持較穩定的流態，在抵達污泥自回流板時 能夠有效將污泥截留，從而避免污泥過多的流失，在污泥自回流板前積累 較多的污泥通過內部污泥回流泵回流入各段反應區的前端;再通過污泥在 線監測系統配合沉淀區的污泥回流泵則可以確保好氧區內污泥濃度穩定 保持高濃度狀態。

　　所述的A區污泥濃度7-9g/L，表面負荷0.3-0.5m3/m2.h，溶解氧控 制在0.5-1.0mg/L;所述的B區污泥濃度5-7g/L，表面負荷0.5-0.7m3/m2.h，溶解氧控制在1.0-1.5mg/L;所述的C區污泥濃度3-5g/L，表面負荷 0.7-0.9m3/m2.h，溶解氧控制在1.5-2.0mg/L。

　　A段好氧區，B段好氧區，C段好氧區的體積相同，各好氧區后端非 曝氣區體積由表面負荷而定，A段好氧區無曝氣區表面負荷0.3-0.5m3/m2.h;B段好氧區無曝氣區表面負荷0.5-0.7m3/m2.h;C段好氧區無曝氣區 表面負荷0.7-0.9m3/m2.h。剩余池體為曝氣區。

　　作為優選，還設有將所述C段好氧區內的消化液回流至厭氧區的消化 液回流裝置。C段好氧區連接沉淀區并通過硝化液回流泵連接厭氧區，與 厭氧區連接管道設有開關可調控流量大小。

　　作為優選，還設有將沉淀區中的污泥分別回流至A段好氧區、B段好 氧區、C段好氧區及沉淀區內的污泥回流裝置。

　　沉淀區部分污泥通過污泥回流泵分別回流入A段好氧區，B段好氧 區，C段好氧區，連接各區的支管上分別設置控制開關，各區內設有污泥 濃度在線監測系統，可根據區內污泥濃度實時調控各支管開關，改變污泥 回流流量大小。

　　A段好氧區，B段好氧區，C段好氧區的污泥濃度在線監測裝置、各 好氧段內的內部污泥回流泵、連接厭氧區余C段好氧區的消化液回流泵及 連接沉淀區與各好氧段的污泥回流裝置構成控制體系。

　　廢水經由C段好氧區反應后，泥水混合物部分流入沉淀區，經沉淀 分離后，上清液排走，污泥部分回流;泥水混合物另一部分作為硝化液回 流至厭氧區，進一步提高脫氮效率。

　　作為優選，所述污泥自回流板包括前后設置的折流板和隔板，所述折 流板位于靠近對應好氧區的出水口側，折流板下端帶有彎折方向背離對應 好氧區出水口的斜板導流板。此處所述前后是根據水流方向確定，順污水 流向的前方為前。

　　進一步優選，所述擋板的上端帶有彎折方向朝向?qū)�應好氧區前端的污 泥折流緩沖斜板，下端帶有彎折方向朝向?qū)�應好氧區尾端的導流斜板。

　　該污泥自回流板可以采用申請人在專利號為ZL200710068352.0的發 明專利中公開的折流板和擋板的設置方式和設置參數。

　　本實用新型有益效果:

　　1)本實用新型可以處理成分復雜、有機物含量高、難降解的工廢水與 生活污水的混合廢水;

　　2)本實用新型可操作簡單、無耗能減少了污泥流失，避免了溶解氧不 足的缺點;

　　3)剩余污泥少，生物活性高、多樣性好，無需外加氯來控制污泥膨脹， 節省能耗;

　　4)出水濁度低，水質好，脫氮效率高。
