申請日2013.10.22

　　公開(公告)日2014.04.23

　　IPC分類號B01D47/14; B01D53/78

　　摘要

　　本實用新型公開了一種污水廠廢氣凈化設備，包括凈化設備、高壓管道、水泵和噴水管，凈化設備的左側設置有進氣口，凈化設備的右側上端設置有出氣口，噴水管的一端與水泵連通，另一端橫向設置在所述凈化池內，橫向設置在凈化池內的噴水管上設置有若干個噴頭。凈化池的內部橫向設置有填料凈化層，填料凈化層的上下兩側都橫向設置有若干根與高壓管道連通的分管，分管上設置有若干個霧化噴頭，噴灑植物液。本實用新型具有的有益效果：與廢氣中的硫化氫、氨氣等有害氣體進行反應吸附，生成無毒分子，經過多次的吸附和反應過程，大大提高了廢氣凈化的效果;整個設備安裝快捷，耗能低，維修方便，運行成本低。

　　權利要求書

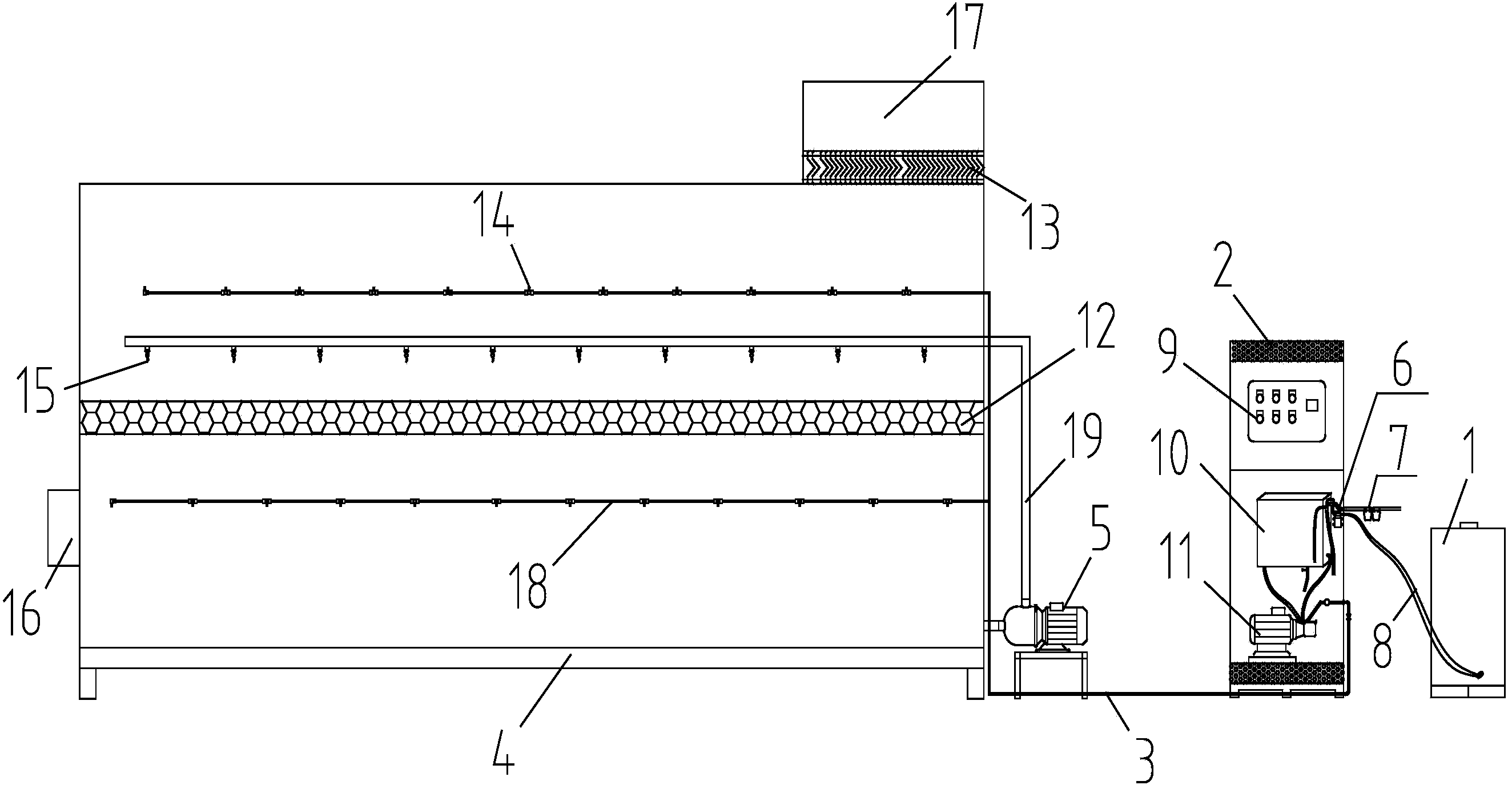

　　1.一種污水廠廢氣凈化設備，包括凈化池(4)和高壓管道(3)， 其特征在于，還包括水泵(5)和噴水管(19)，所述噴水管(19) 的一端與所述水泵(5)連通，另一端橫向設置在所述凈化池(4)內， 橫向設置在所述凈化池(4)內的噴水管(19)上設置有若干個噴頭 (15)，

　　所述凈化池(4)的內部橫向設置有填料凈化層(12)，所述填 料凈化層(12)的上下兩側都橫向設置有若干根與所述高壓管道(3) 連通的分管(18)，所述分管(18)上設置有若干個霧化噴頭(14)。

　　2.根據權利要求1所述的污水廠廢氣凈化設備，其特征在于， 所述填料凈化層(12)的上下兩側各設置有一根分管(18)。

　　3.根據權利要求2所述的污水廠廢氣凈化設備，其特征在于， 所述凈化池(4)內的噴水管(19)位于所述填料凈化層(12)與所 述分管(18)之間。

　　4.根據權利要求3所述的污水廠廢氣凈化設備，其特征在于， 所述凈化池(4)內的噴水管(19)位于所述填料凈化層(12)的上 方。

　　5.根據權利要求1所述的污水廠廢氣凈化設備，其特征在于， 所述噴頭(15)位于所述噴水管(19)上靠近所述填料凈化層(12) 的一側。

　　6.根據權利要求1所述的污水廠廢氣凈化設備，其特征在于， 所述霧化噴頭(14)位于所述分管(18)上遠離所述填料凈化層(12) 的一側。

　　7.根據權利要求1所述的污水廠廢氣凈化設備，其特征在于， 所述噴頭(15)為螺旋噴頭、方形噴頭、橢圓形噴頭或者扇形噴頭中 的任意一種。

　　說明書

　　一種污水廠廢氣凈化設備

　　技術領域

　　本實用新型涉及環保技術領域的凈化設備，具體涉及一種污水 廠廢氣凈化設備。

　　背景技術

　　污水廠在處理污水的過程中會產生各種有害氣體，污水廢氣主 要成分為含氮、硫的化合物，如硫化氫、氨氣、硫醇類等為主要污 染物，以及各種惡廢氣味，這些氣體嚴重影響人們的正常生活，濃 度高時還會對身體造成影響，甚至危及生命。由于污水廠經濟條件 有限，有些污水廠仍然使用簡單的物理化學吸附，這些吸附簡單， 不能完全清除廢氣，已經無法達到相應的國家標準;有些污水廠以 噴霧的形式噴灑化學試劑，但由于廢氣分子過小，化學試劑不能與 廢氣分子進行充分反應。

　　實用新型內容

　　本實用新型的目的是為了提供一種成本低、結構簡單，且吸收 效率高、凈化速度快的污水廠廢氣凈化設備。

　　為了達到本實用新型的目的，技術方案如下：

　　一種污水廠廢氣凈化設備，包括凈化池和高壓管道，還包括水 泵和噴水管，所述噴水管的一端與所述水泵連通，另一端橫向設置 在所述凈化池內，橫向設置在所述凈化池內的噴水管上設置有若干 個噴頭。

　　所述凈化池的內部橫向設置有填料凈化層，所述填料凈化層的 上下兩側都橫向設置有若干根與所述高壓管道連通的分管，所述分 管上設置有若干個霧化噴頭。

　　作為優選的技術方案，所述填料凈化層的上下兩側各設置有一 根分管，所述凈化池內的噴水管位于所述填料凈化層與所述分管之 間，所述凈化池內的噴水管位于所述填料凈化層的上方。

　　作為優選的技術方案，所述噴頭位于所述噴水管上靠近所述填 料凈化層的一側。

　　作為優選的技術方案，所述霧化噴頭位于所述分管上遠離所述 填料凈化層的一側。

　　作為優選的技術方案，所述噴頭為螺旋噴頭、方形噴頭、橢圓 形噴頭或者扇形噴頭中的任意一種。

　　廢氣從進氣口進入凈化池，在凈化池的下半?yún)^(qū)域內與霧化的植 物液進行反應，改變廢氣中有害物質的化學結構，減少廢氣濃度， 分管上的霧化噴嘴是朝下的，朝下噴出的植物液可以與廢氣充分混 合;填料凈化層可以去除廢氣中的微小顆粒，噴水管噴出的水不僅 可以將廢氣中的硫化氫、氨氣等有害氣體溶解成溶液，不會排出， 又能洗刷填料凈化層，將截留在填料凈化層上的污染物雜質去除; 廢氣在填料凈化層上方與霧化的植物液再次進行反應，進一步降低 廢氣濃度。

　　本實用新型具有的有益效果：

　　可以將廢氣中的硫化氫、氨氣等有害氣體溶解成溶液，不會排 出，經過多次的吸附和溶解過程，水和植物液能與廢氣分子進行充 分混合或反應，大大提高了廢氣凈化的效果;整個設備安裝快捷， 耗能低，維修方便，運行成本低。
