申請日2013.10.22

　　公開(公告)日2014.05.21

　　IPC分類號C02F9/08

　　摘要

　　本實用新型公開了一種高濃度難降解工業廢水的綜合物化處理裝置，本實用新型包括通過管道依次連接的調節池、一級微電解裝置、一級光輻射芬頓催化氧化聯動裝置、二級微電解裝置、二級光輻射芬頓催化氧化聯動裝置、三級微電解裝置、微濾陶瓷膜組件、活性炭吸附罐、碳石纖維聚合粒料吸附罐、超濾裝置、反滲透裝置;所述光輻射芬頓催化氧化聯動裝置內部設有紫外線燈管;所述活性炭吸附罐內部設置有超聲波發射管。本實用新型在行業內首次應用或創新性應用了若干新工藝新設備，能夠有針對性的逐級去除和降解水體有害物質，經處理后的高濃度難降解工業廢水能達到國家一級排放標準或者是更為嚴格的地方標準。

　　權利要求書

　　1.一種高濃度難降解工業廢水的綜合物化處理裝置，其特征在于，包括通過管道依次連接的調節池、一級微電解裝置、一級光輻射芬頓催化氧化聯動裝置、二級微電解裝置、二級光輻射芬頓催化氧化聯動裝置、三級微電解裝置、微濾陶瓷膜組件、活性炭吸附罐、碳石纖維聚合粒料吸附罐、超濾裝置、反滲透裝置;所述光輻射芬頓催化氧化聯動裝置內部設有紫外線燈管;所述活性炭吸附罐內部設置有超聲波發射管。

　　2.根據權利要求1所述的高濃度難降解工業廢水的綜合物化處理裝置，其特征在于，所述紫外線燈管發射的紫外線波長峰值為172nm。

　　3.根據權利要求2所述的高濃度難降解工業廢水的綜合物化處理裝置，其特征在于，所述紫外線燈管上設置有透明保護套。

　　4.根據權利要求3所述的高濃度難降解工業廢水的綜合物化處理裝置，其特征在于，所述活性炭采用椰殼活性炭;所述超聲波發射管發射的超聲波頻率20～28Hz，功率1-4kW。

　　5.根據權利要求4所述的高濃度難降解工業廢水的綜合物化處理裝置，其特征在于，所述碳石纖維聚合粒料是以礦石提取物為骨架，附著極性材料。

　　說明書

　　一種高濃度難降解工業廢水的綜合物化處理裝置

　　技術領域

　　本實用新型屬于工業廢水處理技術領域，具體涉及一種綜合物化聯用工藝處理的高濃度難降解工業廢水的綜合物化處理裝置。

　　背景技術

　　化工產品是國家經濟發展應用最廣的工業產品，廣泛應用于航空航天、電子、日化、汽車、建筑等領域，但是化工工業在生產中排放的廢水有害物種類繁多，包括有機污染物質污染、化學毒物污染、無機固體懸浮物污染、重金屬污染、酸污染、減污染，化學成分復雜，BOD5/CODcr比為0，可生化性差，傳統生化降解幾乎無法進行。目前國內對高濃度難降解工業廢水的處理研究偏少，多采用單一物化蒸汽蒸發處理方法，其效果不理想且處理成本極高，而生化處理方法又存在COD去除率有限，生化處理條件苛刻的缺點。

　　發明內容

　　本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型提出一種不需要生化處理系統的、工程化可行的高濃度難降解工業廢水的綜合物化處理裝置，使出水達標排放。

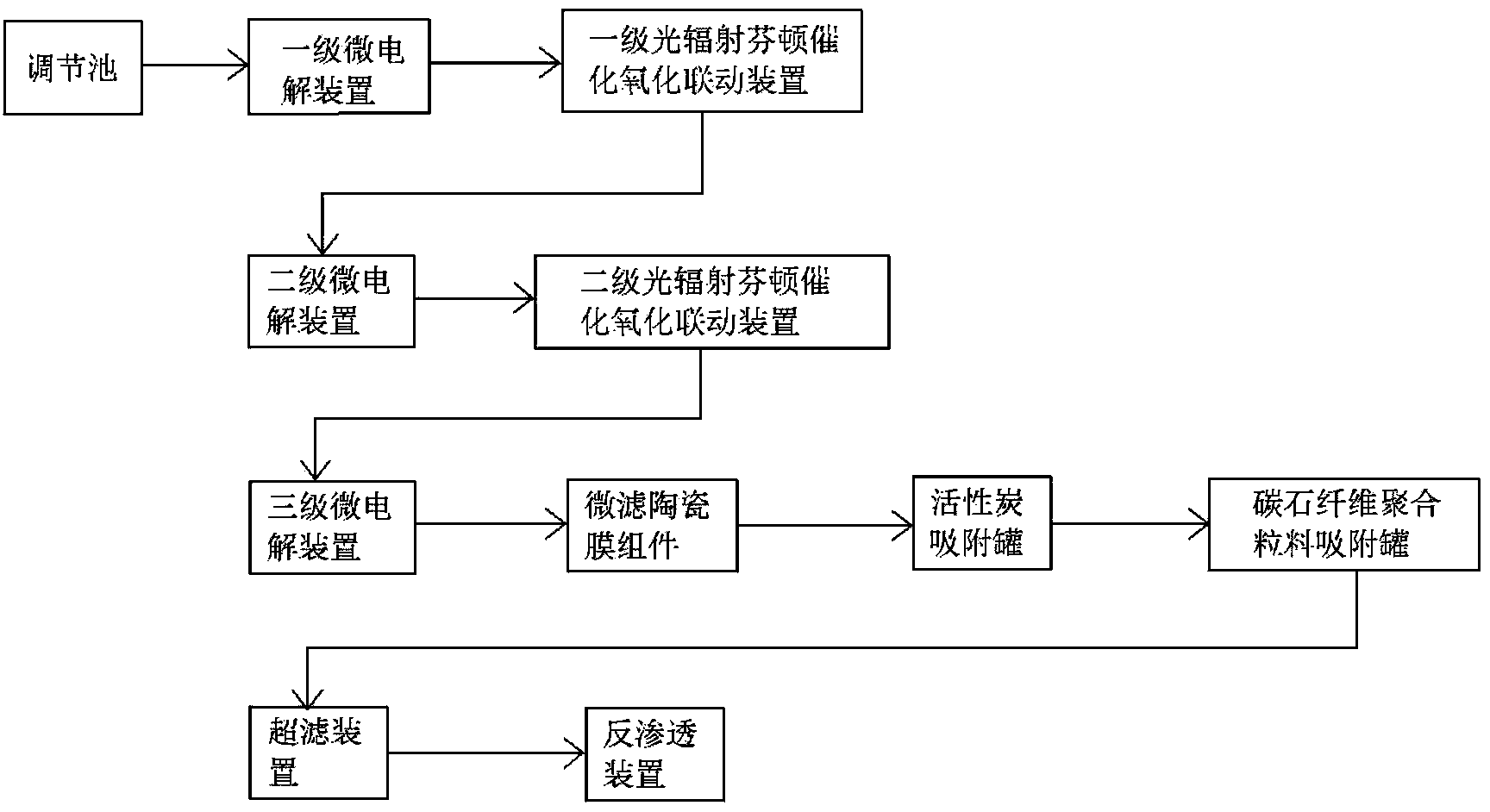

　　本實用新型包括通過管道依次連接的調節池、一級微電解裝置、一級光輻射芬頓催化氧化聯動裝置、二級微電解裝置、二級光輻射芬頓催化氧化聯動裝置、三級微電解裝置、微濾陶瓷膜組件、活性炭吸 附罐、碳石纖維聚合粒料吸附罐、超濾裝置、反滲透裝置;所述光輻射芬頓催化氧化聯動裝置內部設有紫外線燈管;所述活性炭吸附罐內部設置有超聲波發射管。

　　優選地，所述紫外線燈管發射的紫外線波長峰值為172nm。

　　優選地，所述紫外線燈管上設置有透明保護套。

　　優選地，所述活性炭采用椰殼活性炭;所述超聲波發射器發射的超聲波頻率20～28Hz，功率1-4kW。

　　優選地，所述碳石纖維聚合粒料是以礦石提取物為骨架，附著極性材料。

　　本實用新型在行業內首次應用或創新性應用了若干新工藝新設備，能夠有針對性的逐級去除和降解水體有害物質，經處理后的高濃度難降解工業廢水能達到國家一級排放標準或者是更為嚴格的地方標準(COD≤60mg/L)，同時本實用新型對各行業高濃度難降解工業廢水的處理也能達到極佳的效果，出水性能穩定。本實用新型突破了傳統的高濃度難降解工業廢水處理僅用物化法處理不能達標排放，而采用生化法使用條件苛刻的難題，為各行業高濃度難降解工業廢水的處理提供了一條嶄新的解決思路和途徑。
