申請日2013.10.22

　　公開(公告)日2017.10.10

　　IPC分類號B01J20/34; C02F1/28; C02F3/12; C02F11/08; C02F11/12; C02F1/42

　　摘要

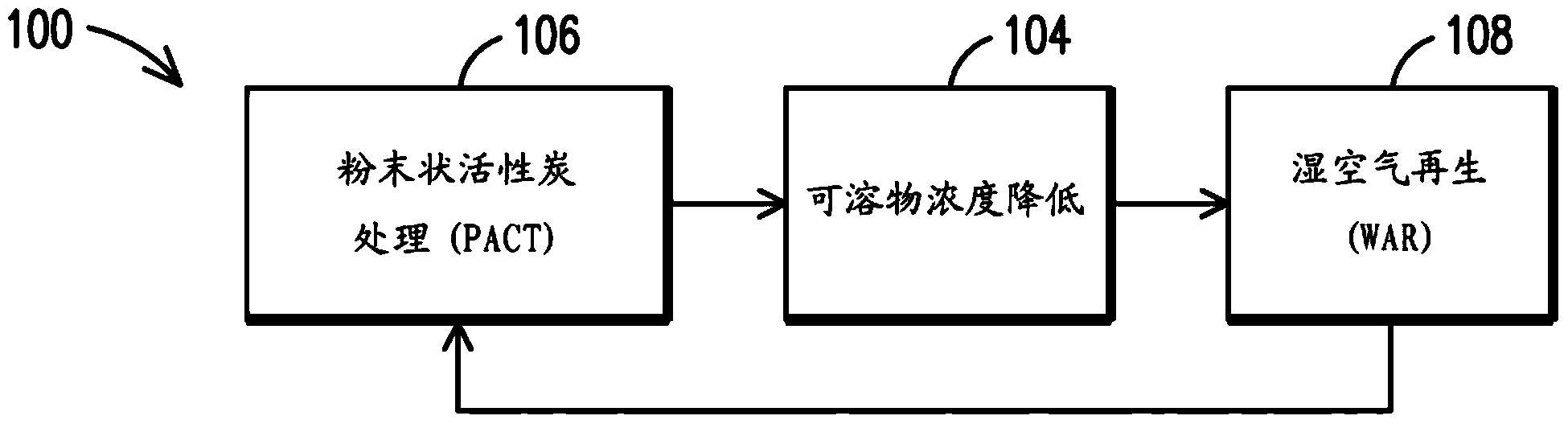

　　本發明提供了一種在粉末狀活性炭處理(PACT)系統(106)和濕空氣再生(WAR)系統(108)之間集成降低可溶物濃度的裝置(104)的水處理系統(100)。通過連續脫水(20)、然后再漿化(28)廢碳淤泥(18)可除去可溶性組分�？扇苄圆牧蠞舛鹊臏p少降低了對除垢維護的需求并消除了構建WAR系統部件的特種材料的必要性。降低可溶物濃度的裝置還使得對送入WAR系統的固體濃度進行的主動控制變得容易。

　　權利要求書

　　1.水處理設備，其包括：

　　粉末狀活性炭處理(PACT)系統;

　　與所述PACT系統流體連通的濕空氣再生(WAR)系統，并且其被設置用于再生來自所述PACT系統的廢碳;和

　　在所述PACT系統和所述WAR系統之間的降低可溶物濃度的設備，其與所述PACT系統和所述WAR系統流體連通，并且被設置用于降低與所述WAR系統上游的廢碳相關的可溶性材料的濃度，

　　其中所述降低可溶物濃度的設備包括：

　　脫水裝置，接入該脫水裝置以接收來自所述PACT系統的含可溶性材料的污泥和產生脫水污泥;和

　　再漿化裝置，接入該再漿化裝置以接收來自所述脫水裝置的脫水污泥和產生再漿化污泥，

　　其中所述再漿化裝置包括再漿化槽，設置所述再漿化槽用于接收來自所述脫水裝置的脫水污泥，并且進一步設置所述再漿化裝置以接收不含所述可溶性材料的水，

　　其中所述再漿化裝置進一步包括傳感器和控制器，接入所述傳感器以提供指示所述再漿化槽中內含物重量的信號，接入所述控制器以接收來自所述傳感器的信號并設置所述控制器以計算在所述再漿化槽中內含物重量變化的速率，進一步設置所述控制器以響應于經計算的內含物重量變化的速率產生控制信號，從而選擇性地開啟控制加入所述脫水污泥的水量的閥門。

　　2.根據權利要求1的設備，其中所述降低可溶物濃度的設備包括離子交換裝置。

　　3.根據權利要求1的設備，其中所述WAR系統包括由對應力腐蝕開裂敏感的材料制成的反應器。

　　4.根據權利要求1的設備，其中所述脫水裝置選自由離心機、真空過濾機、壓濾機、螺旋壓力機、帶式壓力機和洗滌離心機組成的組。

　　5.根據權利要求1的設備，其進一步包括濃縮器裝置，將所述濃縮器裝置設置在所述脫水裝置的上游以預處理通過所述脫水裝置接收的污泥。

　　6.一種方法，其包括：

　　處理接收自粉末狀活性炭處理(PACT)系統的污泥以降低存在于所述污泥中的至少一種可溶性離子的濃度，并且然后

　　在濕空氣再生(WAR)系統中再活化所述污泥中的碳，

　　其中所述處理包括從所述污泥中除去至少一部分的包含至少一種可溶物離子的水以形成脫水污泥，并且向該脫水污泥中加入不含所述至少一種可溶物離子的水以產生用于輸送至所述WAR系統的再漿化污泥;

　　提供指示再漿化槽中內含物重量的信號，在控制器上接收來自傳感器的信號并計算在再漿化槽中內含物重量變化的速率，以及響應于經計算的內含物重量變化的速率產生控制信號，從而選擇性地開啟控制加入所述脫水污泥的水量的閥門。

　　7.根據權利要求6的方法，其進一步包括用控制器控制所述再漿化污泥中固體內含物的百分比至所需值。

　　說明書

　　集成濕空氣再生的維護減少的水處理設備

　　本申請要求2012年10月26日提交的美國臨時專利申請61/718,784號的權益，以引用的方式將其并入本文。

　　技術領域

　　通常來說，本發明涉及水處理系統，而更具體地，本發明涉及利用粉末狀活性炭(powdered activated carbon)的水處理系統。

　　背景技術

　　粉末狀活性炭處理(powdered activated carbon treatment,PACT)系統將生物處理和碳吸附集成于單一的協同步驟中。其污染物去除的效率卓越。濕空氣再生(wet airregeneration)(WAR)系統利用高溫高壓條件以再生來自PACT系統的廢碳，與此同時氧化廢碳所附的生物固體。盡管在該技術領域中已經取得了進步，但是依舊需要提供高可靠性、以及低構造、操作和維護成本的水處理系統。
