申請日2013.10.22
公開(公告)日2015.12.09
IPC分類號C02F11/00; C02F11/02; C02F11/06
摘要
本發明公開了一種電化學與ClO2催化氧化聯合促進污泥減量系統，括依次連接的主反應池、ClO2發生器、循環污泥泵、污泥儲箱等，主反應池循環系統和生化反應器構成兩級處理系統，主反應池為電化學和ClO2催化氧化反應發生地點，DSA材質柱狀主陽極和不銹鋼筒式陰極連同輔助陽極，構成了類似三維電極的電解池形式，ClO2發生器的出氣管與所述主反應池的底部連接，并在所述主反應池內設有布?xì)庀到y(tǒng)，主反應池頂端密封，反應后的尾氣通過的頂端的導出管與尾氣破壞器連接，尾氣破壞器設有處理后氣體出口。主反應池的下部設有污泥混合液進口、上部設有處理污泥出口。本發明實現了污泥的氧化處理和原位減量。ClO2利用率高、運行能耗低、污泥減量效果好。
權利要求書
1.一種電化學/二氧化氯催化氧化相耦合的污泥減量裝置，包括依次連接的主反應池、ClO2發生器、循環污泥泵、污泥儲箱、尾氣破壞器、生化反應器，所述主反應池循環系統和生化反應器構成兩級處理系統，主反應池為電化學和ClO2催化氧化反應發生地點，DSA材質柱狀主陽極和不銹鋼筒式陰極連同輔助陽極，構成了類似三維電極的電解池形式，所述ClO2發生器的出氣管與所述主反應池的底部連接，并在所述主反應池內設有布?xì)庀到y(tǒng)，所述主反應池頂端密封，其特征在于：反應后的尾氣通過的頂端的導出管與尾氣破壞器連接，所述尾氣破壞器設有處理后氣體出口，所述主反應池的下部設有污泥混合液進口、上部設有處理污泥出口，輔助陽極表面敷設ClO2氧化反應催化劑，ClO2投加量為0.05gClO2/gMLSS，ClO2發生器與所述主反應池的連接管道上設有氣體流量計。

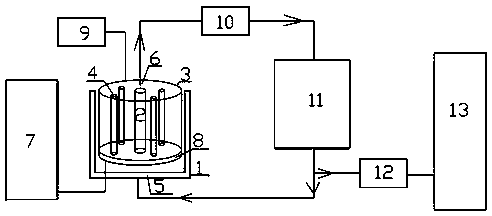

2.權利要求1所述電化學/二氧化氯催化氧化相耦合的污泥減量裝置的使用方法,污水處理廠污泥濃縮池的污泥通過污泥混合液進口(5)進入主反應池(1)中，同時系統通入直流電，主陽極(2)、筒式陰極(3)、輔助陽極(4)構成的電化學催化系統對污泥進行電催化氧化處理;ClO2發生器(7)產生ClO2氣體，其特征在于：通過ClO2布?xì)庠O(shè)備(8)進入主反應池，在輔助陽極(4)上催化劑的催化下對污泥發生ClO2催化氧化反應;反應污泥由于污泥循環泵(10)和污泥儲箱(11)的存在，可以多次循環進入主反應池(1)進行反應，反應結束后尾氣經尾氣破壞器(9)處理排放;達到處理要求的處理污泥經過污泥排出泵(12)排入生化反應池(13)作為營養物質被消耗，實現污泥的原位減量。
說明書
一種電化學/二氧化氯催化氧化相耦合的污泥減量方法
技術領域
本發明涉及一種污泥處理系統，尤其涉及一種電化學/二氧化氯催化氧化相耦合
的污泥減量方法。
背景技術
目前污水處理廠普遍使用的污水處理方法是活性污泥法，在活性污泥法處理污水的過程中，污水中的有機物以及氮磷等污染物質被微生物體吸收，污水得到凈化，同時形成新的微生物體，即活性污泥。隨著污水處理過程的進行，微生物體不斷增加、積累，為保持生物處理系統的平衡，需要排出部分污泥，即剩余污泥。城市污水處理廠產生的剩余污泥需要經過濃縮、脫水、消化等處理，而后還需要經過填埋、堆肥或焚燒等處置過程，剩余污泥的處理與處置費用可占到整個運行費用的40%~60%，增加了污水處理廠的負擔。城市污水處理廠剩余污泥中含有大量難降解有機物、病原微生物以及寄生蟲卵等，如果不加處理，將會造成嚴重的二次污染。解決剩余污泥相關問題的根本辦法就是污泥減量。如何在污泥處理前減少污泥的量并且使其無害化是需要迫切解決的問題。
電化學處理方法目前被廣泛的用于污水處理研究。電化學氧化法有不同于其它處理方法的優勢：無需投入更多的化學物質、不會帶來二次污染、電解過程產生的化學物質氧化性極強、能夠處理很多的難生物降解的有機物，而自身的存在時間很短不會對環境造成影響、電解設備占地面積小、系統操作簡單等。其具有的強氧化性可以破壞生物細胞壁，氧化細胞內物質，殺死微生物體，可用于污泥減量并可殺死污泥中的有害生物。
ClO2是目前公認的一種高效、低毒第四代新型滅菌消毒劑，因其無致癌、致畸性、高氧化性是替代氯氣消毒的最佳產品，且?guī)缀醪缓退杏袡C(jī)物生成THMs等有毒有機鹵化物，在水處理中具有廣闊的前景。ClO2具有優良?xì)⒕阅埽瑢?duì)水中無機污染物有很強的去除作用，對于水中有機污染物也有很強的氧化作用。
ClO2催化氧化法是一種新型高效的催化氧化技術,它是利用強氧化劑ClO2在非均相催化劑存在條件下，氧化降解廢水中的有機污染物，可直接氧化有機污染物為最終產物或?qū)⒋蠓肿佑袡C(jī)污染物氧化成小分子有機污染物，提高廢水的可生化性。
ClO2催化氧化法特殊的優越性：(1)高效催化劑的使用提高了氧化效率，克服了ClO2對有機物氧化的選擇性，處理效果好。(2)對有機物的降解以生成含氧基團的小分子化合物為主，不產生有機鹵代烴等二次污染物，且在削減COD的同時提高了BOD5/COD值，為后續生化處理創造了條件。
電化學方法和ClO2催化氧化法二者相聯合具有很強的氧化性，首先可憑借直流放電作用迅速使細胞壁和細胞膜破解，然后利用ClO2對有機質進行催化氧化處理，使之變成可以生化降解的小分子物質。既節約電能，又可以大幅降低ClO2用量，還可以提高污泥破解速率。
現有技術中，將電化學技術用于污泥減量處理的工藝還沒有，利用ClO2催化氧化方法進行污泥減量處理的相關專利也很少見。
發明內容
本發明的目的是提供一種效率高、能耗低、污泥減量效果好的電化學/二氧化氯催化氧化相耦合的污泥減量方法。
本發明的目的是通過以下技術方案實現的：
本發明的電化學/ClO2催化氧化污泥減量系統，包括依次連接的主反應池(DSA材質柱狀主陽極、不銹鋼筒式陰極、附催化劑涂層柱狀輔助陽極)、污泥循環泵、污泥存儲箱、污泥循環管道等。經過循環處理的剩余污泥，經過污泥泵返回至污水廠生化反應池，作為營養物質被消化，以此達到污泥的原位減量。
本發明的優點是：本發明實施例提供的電化學/ClO2催化氧化污泥減量系統，由于在主反應池中設置了多根附有催化劑涂層輔助電極可以同時起到增強電化學反應和ClO2催化氧化的作用。DSA材質柱狀主陽極和不銹鋼陰極連同輔助陽極，構成了類似三維電極的電解池形式，可以大幅度提升反應效率。另外主反應池、污泥儲箱、污泥循環泵可又構成污泥循環反應系統，通過污泥的不斷循環，提升污泥的處理效果。
