申請日2013.10.21

　　公開(公告)日2014.04.09

　　IPC分類號C02F9/14; C02F3/30; C02F3/28

　　摘要

　　一種啤酒生產廢水處理系統，包括預曝調節池，所述預曝調節池通過提升泵連接IC厭氧反應池，所述IC厭氧反應池繼而連接厭氧沉淀池，所述厭氧沉淀池分別連接污泥外排系統和清水外排系統，所述IC厭氧反應池通過排氣管連接有沼氣燃燒爐，所述沼氣燃燒爐安裝在預曝調節池內部。與現有技術相比，本實用新型的啤酒生產廢水處理系統，通過在系統中增加沼氣燃燒爐，將廢水中的有機物反應所產生的沼氣回收至燃燒爐，沼氣燃燒爐產生的能量用于保證反應池所需正常工作的溫度，節約了能源的同時也加快了系統的處理效率。

　　權利要求書

　　1.一種啤酒生產廢水處理系統，包括預曝調節池，所述預曝調節池通過提升泵 連接IC厭氧反應池，所述IC厭氧反應池繼而連接厭氧沉淀池，所述厭氧沉淀 池分別連接污泥外排系統和清水外排系統，其特征在于，所述IC厭氧反應池通 過排氣管連接有沼氣燃燒爐，所述沼氣燃燒爐安裝在預曝調節池內部。

　　2.如權利要求1所述的啤酒生產廢水處理系統，其特征在于，所述預曝調節池 前端通過污水管連接有用于去除廢水中較小的固體雜物的機械格柵井。

　　3.如權利要求1所述的啤酒生產廢水處理系統，其特征在于，所述與厭氧沉淀 池連接的污泥外排系統包括污泥濃縮池以及廂式壓濾機，所述厭氧沉淀池、污 泥濃縮池以及廂式壓濾機依次連接。

　　4.如權利要求1所述的啤酒生產廢水處理系統，其特征在于，所述與厭氧沉淀 池連接的清水外排系統包括一體化氧化溝與標準排放口，所述厭氧沉淀池、一 體氧化溝以及標準排放口依次連接。

　　5.如權利要求4所述的啤酒生產廢水處理系統，其特征在于，所述一體氧化溝 包括氧化溝段和沉淀池段，所述沉淀池段與氧化溝段相連接。

　　6.如權利要求5所述的啤酒生產廢水處理系統，其特征在于，所述氧化溝段包 括厭氧段、兼氧段和好氧段，所述厭氧沉淀池連接厭氧段。

　　說明書

　　一種啤酒生產廢水處理系統

　　技術領域

　　本實用新型涉及廢水處理技術領域，特別涉及一種啤酒生產廢水處理系統。

　　背景技術

　　啤酒生產廢水中會含有大量有機物，且濃度較高，廢水中的有機物雖然沒 有毒，但直接排在環境中會出現腐敗，散發出的臭味污染環境，若是直接排入 水體中容易造成富營養化，影響水體水質，也會造成環境污染。中國專利公開 了一種啤酒生產廢水處理系統(公告號：CN201990574U)其包括了一些將廢水 中有機物降解反應池，可以部分凈化生產廢水，但是在反應池中有機物降解處 理所需要的溫度系統很難滿足，這樣就容易導致廢水處理很緩慢，且反應池中 進行的一些生化反應會產生大量的熱，直接排入環境，也造成了一定的能源浪 費。

　　實用新型內容

　　本實用新型目的在于提供一種啤酒生產廢水處理系統，以解決現有技術中 廢水中有機物降解過程中由于水溫不固定所造成的效率低下，且反應池中進行 的一些生化反應會產生大量的熱，直接排入環境，也造成了一定的能源浪費的 技術性問題。

　　本實用新型的技術方案是這樣實現的：

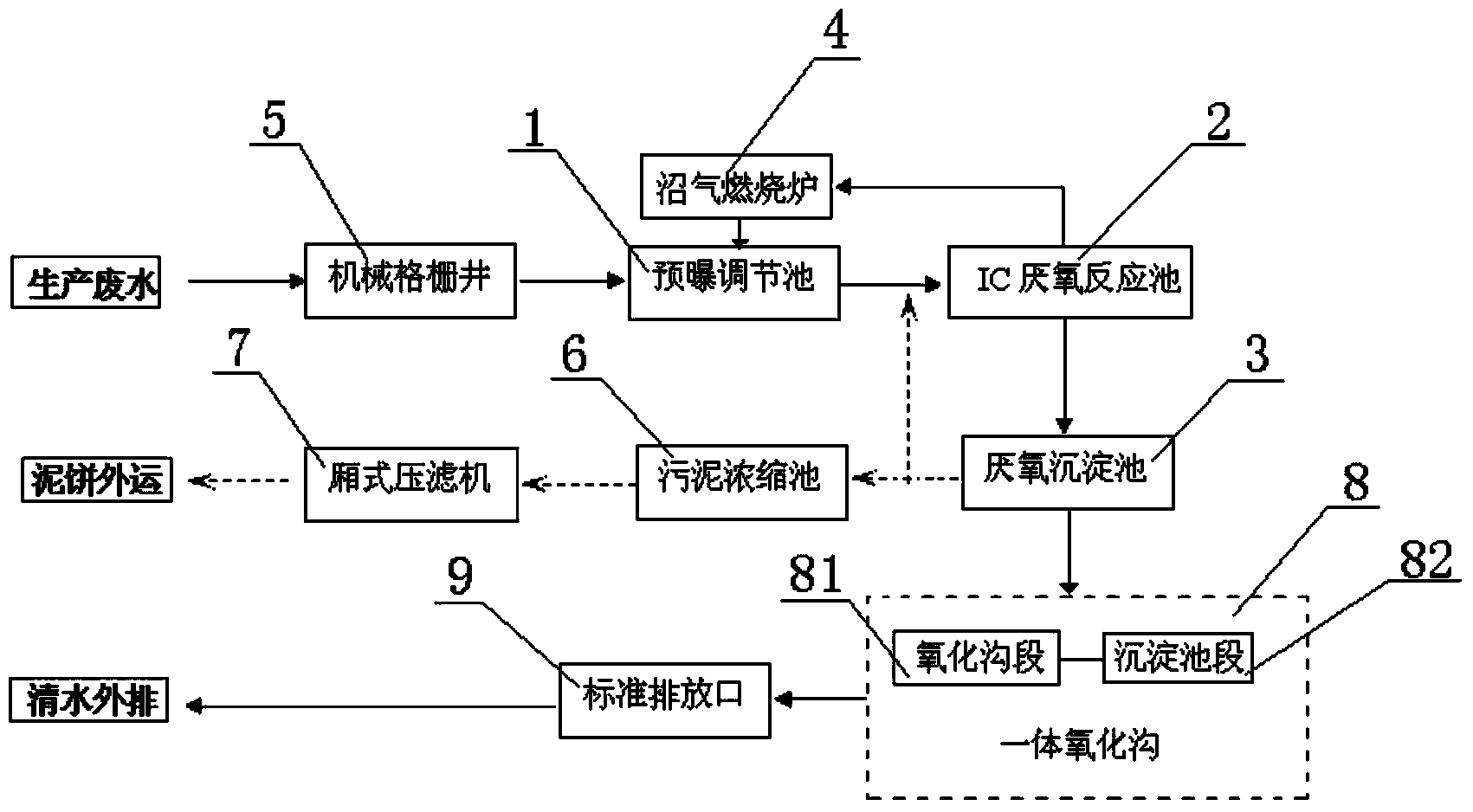

　　一種啤酒生產廢水處理系統，包括預曝調節池，所述預曝調節池池底設有 穿孔曝氣管對廢水進行曝氣預處理，所述預曝調節池通過提升泵連接IC厭氧反 應池，所述IC厭氧反應池繼而連接厭氧沉淀池，所述厭氧沉淀池分別連接污泥 外排系統和清水外排系統，所述IC厭氧反應池通過排氣管連接有沼氣燃燒爐， 所述沼氣燃燒爐安裝在預曝調節池內部。

　　優選地，所述預曝調節池前端通過污水管連接有用于去除廢水中較小的固 體雜物的機械格柵井。

　　優選地，所述與厭氧沉淀池連接的污泥外排系統包括污泥濃縮池以及廂式 壓濾機，所述厭氧沉淀池、污泥濃縮池以及廂式壓濾機依次連接。

　　優選地，所述與厭氧沉淀池連接的清水外排系統包括一體化氧化溝與標準 排放口，所述厭氧沉淀池、一體氧化溝以及標準排放口依次連接。

　　優選地，所述一體氧化溝包括氧化溝段和沉淀池段，所述沉淀池段與氧化 溝段相連接。

　　優選地，所述氧化溝段包括厭氧段、兼氧段和好氧段，所述厭氧沉淀池連 接厭氧段。

　　與現有技術相比，本實用新型有以下有益效果：

　　本實用新型的啤酒生產廢水處理系統，通過在系統中增加沼氣燃燒爐，將 廢水中的有機物反應所產生的沼氣回收至燃燒爐，沼氣燃燒爐產生的能量用于 保證反應池所需正常工作的溫度，節約了能源的同時也加快了系統的處理效率。
