申請日2013.10.21

　　公開(公告)日2014.04.09

　　IPC分類號C02F9/14

　　摘要

　　一種羽絨水洗廢水處理回用系統，包括用于羽絨廢水預曝氣的預曝調節池，所述預曝調節池的進口通過污水提升泵連接撈毛池，所述預曝調節池出口通過一段澄清池依次連接兩級生化池，所述兩級生化池包括一段生化池和二段生化池，所述一段生化池和二段生化池通過中間沉淀池相連接，所述一段澄清池、中間沉淀池分別連接污泥濃縮池。與現有技術相比，本實用新型的羽絨水洗廢水處理回用系統，通過在傳統的廢水處理系統中增加二段生化池，可以將經過初級生化處理后的廢水沉淀后再次生化處理，提高了水質的純度，可以使處理后水能達到污水回收利用的標準，避免了水資源浪費，同時也節省了廢水多次處理排放的成本。

　　權利要求書

　　1.一種羽絨水洗廢水處理回用系統，包括用于羽絨廢水預曝氣的預曝調節池， 所述預曝調節池的進口通過污水提升泵連接撈毛池，其特征在于，所述預曝調 節池出口通過一段澄清池依次連接兩級生化池，所述兩級生化池包括一段生化 池和二段生化池，所述一段生化池和二段生化池通過中間沉淀池相連接，所述 一段澄清池、中間沉淀池分別連接污泥濃縮池。

　　2.如權利要求1所述的羽絨水洗廢水處理回用系統，其特征在于，所述二段生 化池通過污水管連接有二段澄清池，所述二段澄清池內含有PAC和PAM絮凝 劑，所述二段澄清池也與污泥濃縮池連接。

　　3.如權利要求2所述的羽絨水洗廢水處理回用系統，其特征在于，所述二段澄 清池出水口通過無閥過濾池連接外部清水池。

　　4.如權利要求1或2所述的羽絨水洗廢水處理回用系統，其特征在于，所述污 泥濃縮池的通過靜水頭連接箱式壓縮機。

　　5.如權利要求1所述的羽絨水洗廢水處理回用系統，其特征在于，所述撈毛池 設置有不銹鋼篩網。

　　6.如權利要求1所述的羽絨水洗廢水處理回用系統，其特征在于，所述預曝調 節池池底設置有穿孔曝氣管。

　　7.如權利要求1所述的羽絨水洗廢水處理回用系統，其特征在于，所述一段澄 清池高于預曝調節池設置，所述一段澄清池與預曝調節池通過提升泵連接。

　　說明書

　　一種羽絨水洗廢水處理回用系統

　　技術領域

　　本實用新型涉及廢水處理技術領域，特別涉及一種羽絨水洗廢水處理回用 系統。

　　背景技術

　　一般關于羽絨水洗后的廢水處理系統只是將廢水中的羽毛羽絨過濾掉，其 余廢水經過簡單的漂白、過濾，達到一定的標準即可，將簡單處理后的廢水排 在城市的污水管道中，然后還需要經過政府部門設置的污水處理廠進行二次處 理才能達到排放標準，不僅浪費了水資源同時也增大了污水處理的成本。

　　實用新型內容

　　本實用新型目的在于提供一種新型轉輪除濕機，以解決現有技術中羽絨水 洗后的廢水處理不完全，達不到回收利用的標準所造成的資源浪費以及污水處 理成本增加等技術性問題。

　　本實用新型的技術方案是這樣實現的：

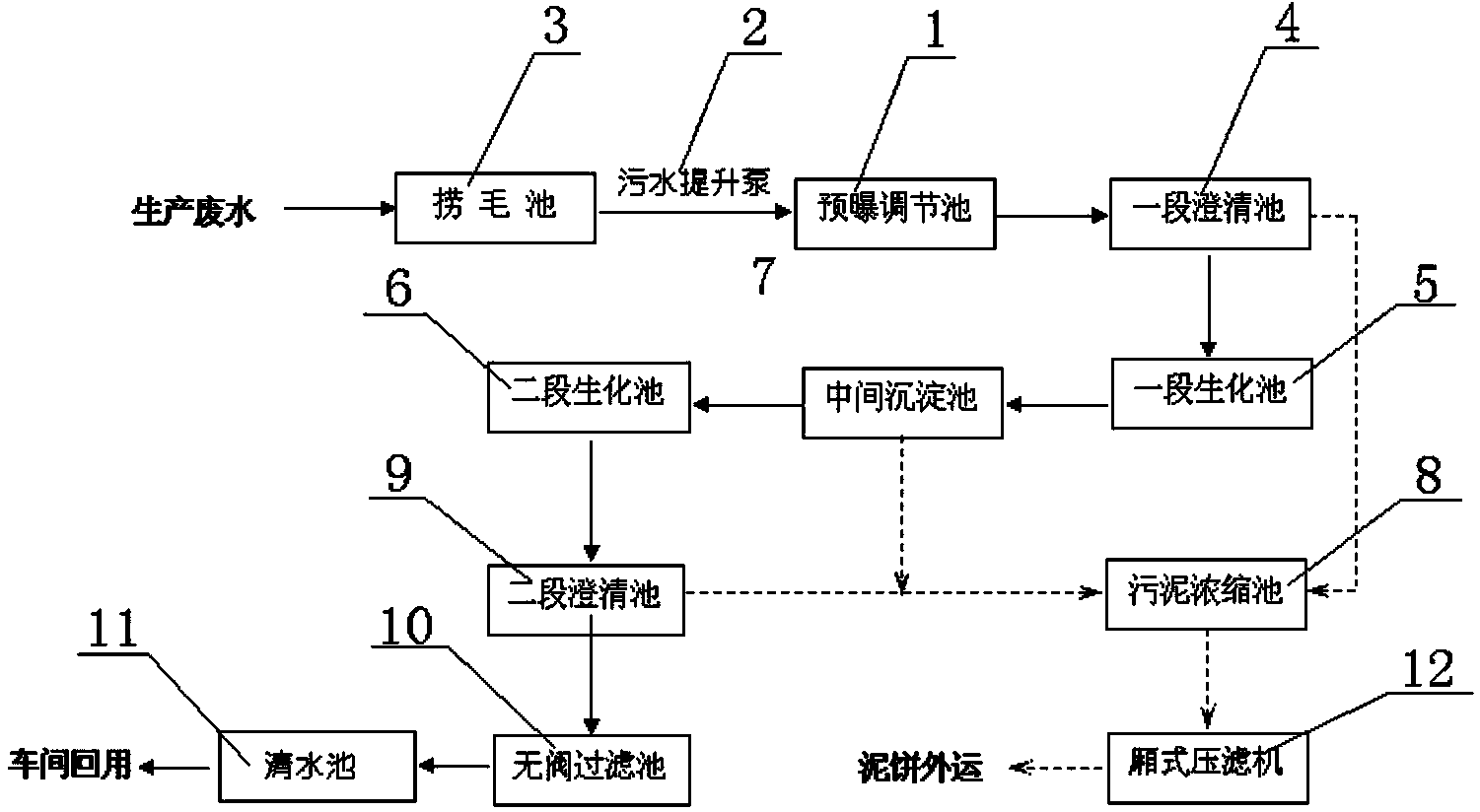

　　一種羽絨水洗廢水處理回用系統，包括用于羽絨廢水預曝氣的預曝調節池， 所述預曝調節池的進口通過污水提升泵連接撈毛池，撈毛池一方面可以減少對 后端處理管道的堵塞，另一方面回收的羽絨可以再進行利用，廢水預處理后進 入預曝調節池，所述預曝調節池出口通過一段澄清池依次連接兩級生化池，經 過預曝調節池均化的廢水進入一段澄清池去除大部分懸浮物，然后送至生化池， 其中，所述兩級生化池包括一段生化池和二段生化池，所述一段生化池和二段 生化池通過中間沉淀池相連接，去除大部分懸浮物的廢水進入一段生化池進行 生化處理，所述一段澄清池、中間沉淀池分別連接污泥濃縮池，一段澄清池、 中間沉淀池中的部分污泥排送至污泥濃縮池。

　　優選地，所述二段生化池通過污水管連接有二段澄清池，所述二段澄清池 內含有PAC(聚合氧化鋁)和PAM(非離子型高分子絮凝劑)絮凝劑，所述二 段澄清池也與污泥濃縮池連接，經過二段澄清池沉淀的污泥進入污泥濃縮池。

　　優選地，所述二段澄清池出水口通過無閥過濾池連接外部清水池，二段澄 清池所沉淀的清水直接排入清水池以供再次利用。

　　優選地，所述污泥濃縮池的通過靜水頭連接箱式壓縮機，濃縮后的污泥則 由泵送至箱式壓縮機處理，污泥脫水干化后外運。

　　優選地，所述撈毛池設置有不銹鋼篩網，所述不銹鋼篩網基本可以截留污 水中所有羽絨以及體積較大的絮狀物。

　　優選地，所述預曝調節池池底設置有穿孔曝氣管，穿孔曝氣管連接風機， 一方面可以對廢水進行初步氧化反應，去除廢水中易氧化物質，另一方面通過 曝氣可以均化廢水的水質，防止污泥大量沉淀，使廢水水質能夠保持相對的穩 定。

　　優選地，所述一段澄清池高于預曝調節池設置，所述一段澄清池與預曝調 節池通過提升泵連接。

　　與現有技術相比，本實用新型有以下有益效果：

　　本實用新型的羽絨水洗廢水處理回用系統，通過在傳統的廢水處理系統中 增加二段生化池，可以將經過初級生化處理后的廢水沉淀后再次生化處理，提 高了水質的純度，可以使處理后水能達到污水回收利用的標準，避免了水資源 浪費，同時也節省了廢水多次處理排放的成本。
