申請日2013.10.21

　　公開(公告)日2014.03.26

　　IPC分類號G05D23/24

　　摘要

　　本實用新型公開了一種用于水處理的成本低廉的恒溫控制裝置，包括繼電器、加熱器、變壓器、整流器、第一電容、第二電容、第三電容、穩壓器、二極管、第一電阻、第二電阻、第三電阻、第四電阻、時基芯片、三極管、電位器和溫度傳感器。本實用新型電路結構簡單，使用成本低廉，其中時基芯片的觸發端通過第二電阻直接接正電源，使時基芯片的工作方式相當于一級回差很小的斯密特電路，而且其開關特性更好，非常適合在小型污水處理廠中普及推廣。

　　權利要求書

　　1.一種用于水處理的成本低廉的恒溫控制裝置，其特征在于：包括繼電器、 加熱器、變壓器、整流器、第一電容、第二電容、第三電容、穩壓器、二極管、 第一電阻、第二電阻、第三電阻、第四電阻、時基芯片、三極管、電位器和溫 度傳感器，所述繼電器觸點的第一端同時與所述變壓器初級線圈的第一端和交 流電源的相線端連接，所述繼電器觸點的第二端與所述加熱器的第一端連接， 所述加熱器的第二端同時與所述交流電源的零線端和所述變壓器初級線圈的第 二端連接，所述變壓器次級線圈的第一端與所述整流器的第一輸入端連接，所 述變壓器次級線圈的第二端與所述整流器的第二輸入端連接，所述整流器的正 極同時與所述穩壓器的輸入端和所述第一電容的正極連接，所述整流器的負極 同時與所述繼電器線圈的第一端、所述第一電容的負極、所述整流器的接地端、 所述第二電容的負極、所述二極管的正極、所述時基芯片的接地端、所述第三 電容的第一端和所述第三電阻的第一端連接，所述繼電器線圈的第二端同時與 所述二極管的負極和所述時基芯片的輸出端連接，所述整流器的輸出端同時與 所述第二電容的正極、所述時基芯片的電源電壓端、所述時基芯片的復位端、 所述第一電阻的第一端、所述三極管的發射極和所述溫度傳感器的第一端連接， 所述時基芯片的電壓控制端與所述第三電容的第二端連接，所述時基芯片的門 限端與所述第一電阻的第二端連接，所述時基芯片的觸發端同時與所述三極管 的集電極和所述第二電阻的第一端連接，所述第二電阻的第二端同時與所述第 三電阻的第二端、所述電位器的第一端和所述電位器的滑動端連接，所述三極 管的基極同時與所述溫度傳感器的第二端和所述第四電阻的第一端連接，所述 第四電阻的第二端與所述電位器的第二端連接。

　　2.根據權利要求1所述的用于水處理的成本低廉的恒溫控制裝置，其特征 在于：所述第一電容和所述第二電容均為極性電容。

　　3.根據權利要求1所述的用于水處理的成本低廉的恒溫控制裝置，其特征 在于：所述三極管為PNP型。

　　說明書

　　用于水處理的成本低廉的恒溫控制裝置

　　技術領域

　　本實用新型涉及一種恒溫控制裝置，尤其涉及一種用于水處理的成本低廉 的恒溫控制裝置。

　　背景技術

　　隨著科學技術的不斷發展，環境問題越來越受到人們的普遍關注，為保護 環境，解決城市排水對水體的污染以保護自然環境、自然生態系統，保證人民 的健康，這就需要建立有效的污水處理設施以解決這一問題，這不僅對現存的 污染狀況予以有效的治理，而且對將來工、農業的發展以及人民群眾健康水平 的提高都有極為重要的意義，在很多地方，小型污水處理廠具有較高的存在的 必要，但是它們所使用的設備成本與很多大型污水處理廠相匹配，其中用于水 處理的恒溫控制裝置結構較為復雜，使用成本就比較高，給企業帶來了不必要 的經濟負擔。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種用于水處理的成本 低廉的恒溫控制裝置。

　　本實用新型通過以下技術方案來實現上述目的：

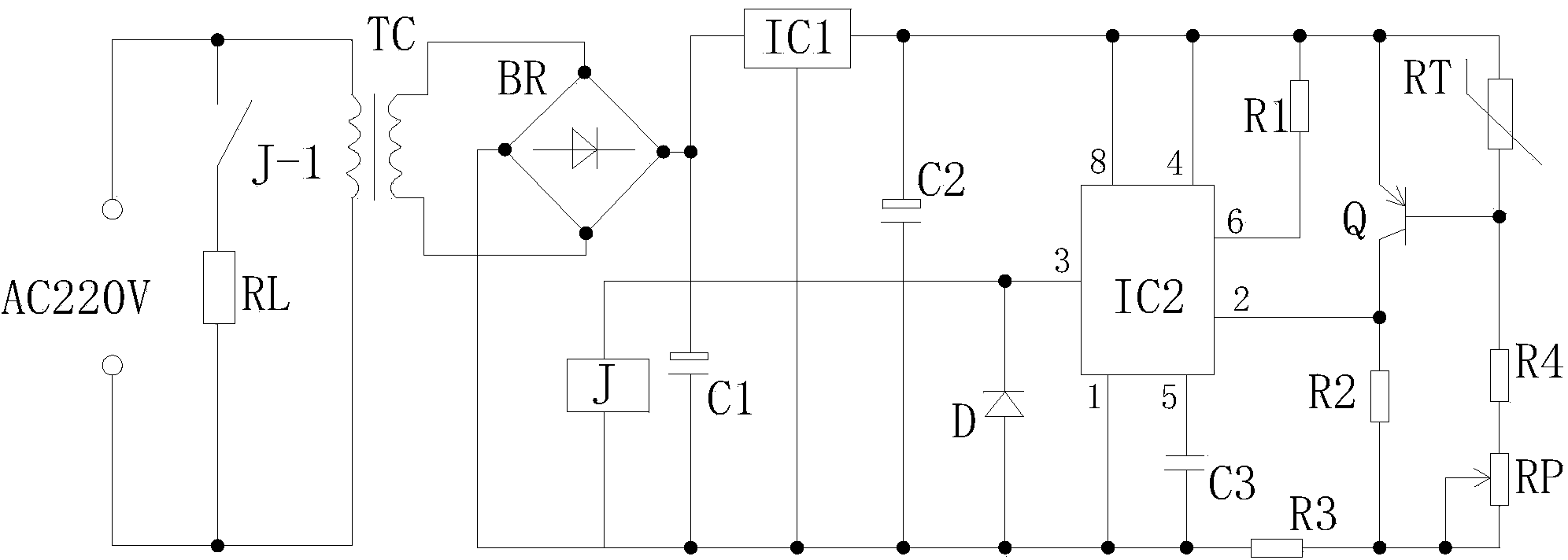

　　本實用新型包括繼電器、加熱器、變壓器、整流器、第一電容、第二電容、 第三電容、穩壓器、二極管、第一電阻、第二電阻、第三電阻、第四電阻、時 基芯片、三極管、電位器和溫度傳感器，所述繼電器觸點的第一端同時與所述 變壓器初級線圈的第一端和交流電源的相線端連接，所述繼電器觸點的第二端 與所述加熱器的第一端連接，所述加熱器的第二端同時與所述交流電源的零線 端和所述變壓器初級線圈的第二端連接，所述變壓器次級線圈的第一端與所述 整流器的第一輸入端連接，所述變壓器次級線圈的第二端與所述整流器的第二 輸入端連接，所述整流器的正極同時與所述穩壓器的輸入端和所述第一電容的 正極連接，所述整流器的負極同時與所述繼電器線圈的第一端、所述第一電容 的負極、所述整流器的接地端、所述第二電容的負極、所述二極管的正極、所 述時基芯片的接地端、所述第三電容的第一端和所述第三電阻的第一端連接， 所述繼電器線圈的第二端同時與所述二極管的負極和所述時基芯片的輸出端連 接，所述整流器的輸出端同時與所述第二電容的正極、所述時基芯片的電源電 壓端、所述時基芯片的復位端、所述第一電阻的第一端、所述三極管的發射極 和所述溫度傳感器的第一端連接，所述時基芯片的電壓控制端與所述第三電容 的第二端連接，所述時基芯片的門限端與所述第一電阻的第二端連接，所述時 基芯片的觸發端同時與所述三極管的集電極和所述第二電阻的第一端連接，所 述第二電阻的第二端同時與所述第三電阻的第二端、所述電位器的第一端和所 述電位器的滑動端連接，所述三極管的基極同時與所述溫度傳感器的第二端和 所述第四電阻的第一端連接，所述第四電阻的第二端與所述電位器的第二端連 接。

　　具體地，所述第一電容和所述第二電容均為極性電容，所述三極管為PNP 型。

　　本實用新型的有益效果在于：

　　本實用新型電路結構簡單，使用成本低廉，其中時基芯片的觸發端通過第 二電阻直接接正電源，使時基芯片的工作方式相當于一級回差很小的斯密特電 路，而且其開關特性更好，非常適合在小型污水處理廠中普及推廣。
