申請日2017.10.24

　　公開(公告)日2018.05.25

　　IPC分類號F04D7/00; F04D3/02; F04D29/00; F04D13/06

　　摘要

　　本實用新型涉及一種新型污泥螺桿泵，包括底架、支板、第一端蓋、螺旋筒、長螺桿、第二端蓋、出泥管、出料筒、聯軸罩、蒙蓋、減速器、電機、螺旋桿和腔蓋;本實用新型具備攪拌和打碎的功能，能將較大體積的泥塊打碎并攪拌，避免了螺旋筒的損壞，延長了螺旋筒的使用壽命，同時也避免了外部輸出管道的阻塞，提高了工作效率。

　　權利要求書

　　1.一種新型污泥螺桿泵，包括底架、支板、第一端蓋、螺旋筒、長螺桿、第二端蓋、出泥管、出料筒、聯軸罩、蒙蓋、減速器、電機、螺旋桿和腔蓋，其特征在于，所述底架的上平面一側固定有支板，所述支板的外側平面上固定有豎直分布的第一端蓋，所述第一端蓋通過四個長螺桿與第二端蓋相互連接，所述第二端蓋與第一端蓋相互平行設置，所述第一端蓋與第二端蓋之間還固定有螺旋筒，所述螺旋筒的兩端均成型有一個相互對稱分布的翻邊蓋，兩個所述翻邊蓋分別貼合固定在第一端蓋和第二端蓋的內側平面中心;所述出料筒上成型有攪拌筒，所述攪拌筒的一端固定在第二端蓋的外側平面中心，所述攪拌筒與螺旋筒的內部相互連通。

　　2.根據權利要求1所述的一種新型污泥螺桿泵，其特征在于，所述第一端蓋的外側平面中心固定有出泥管，所述出泥管與螺旋筒的內部相互連通。

　　3.根據權利要求1所述的一種新型污泥螺桿泵，其特征在于，所述攪拌筒的另一端向外成型有輸出筒，所述輸出筒的上側表面上向上成型有進泥管，所述進泥管的另一端成型有法蘭圈。

　　4.根據權利要求1所述的一種新型污泥螺桿泵，其特征在于，所述攪拌筒的兩側表面上均向外成型有一個相互對稱分布的清理腔，每個所述清理腔的外端均裝設有一個腔蓋。

　　5.根據權利要求3所述的一種新型污泥螺桿泵，其特征在于，所述輸出筒的另一端固定在聯軸罩的一側平面上，所述聯軸罩的下端固定在底架的上平面另一側，所述聯軸罩的另一側平面上裝設有減速器，所述減速器的另一側平面上裝設有電機。

　　6.根據權利要求5所述的一種新型污泥螺桿泵，其特征在于，所述電機的轉動軸與減速器的輸入軸相連接，所述減速器的輸出軸穿過聯軸罩上對應位置處的通孔并與螺旋桿的一端相連接;所述螺旋桿的另一端依次插入連接在出料筒和螺旋筒中。

　　7.根據權利要求1所述的一種新型污泥螺桿泵，其特征在于，所述螺旋桿上還套設有蒙蓋，所述蒙蓋固定在聯軸罩中靠近出料筒側的內壁上。

　　8.根據權利要求1所述的一種新型污泥螺桿泵，其特征在于，所述聯軸罩的兩側均開設有一個觀察孔。

　　9.根據權利要求1所述的一種新型污泥螺桿泵，其特征在于，所述螺旋桿的中部外側向外成型有兩個第一刀片組合和兩個第二刀片組合，所述兩個第一刀片組合和兩個第二刀片組合相互間隔分布且位于攪拌筒的內部;所述第一刀片組合包括兩個對稱分布的第一刀片，所述第二刀片組合包括兩個對稱分布的第二刀片，任意一個所述第一刀片與任意一個所述第二刀片之間均成直角。

　　說明書

　　一種新型污泥螺桿泵

　　技術領域

　　本實用新型涉及一種新型污泥螺桿泵。

　　背景技術

　　污泥螺桿泵是一種單螺桿式輸運泵, 它能使污泥污水沿螺旋槽由吸入口并推移至排出口，以往的污泥螺桿泵缺少攪拌和打碎的功能，較大體積的泥塊若不經過攪拌和打碎，容易損壞螺旋筒，減少了螺旋筒的使用壽命，而且容易外部輸出管道的阻塞，阻塞后需要停機后進行疏通，使得工作效率較低，有待于進一步改進。

　　實用新型內容

　　針對上述現有技術的現狀，本實用新型所要解決的技術問題在于提供一種具備攪拌和打碎的功能，避免了螺旋筒的損壞，延長了螺旋筒的使用壽命，同時也避免了外部輸出管道的阻塞，提高了工作效率的新型污泥螺桿泵。

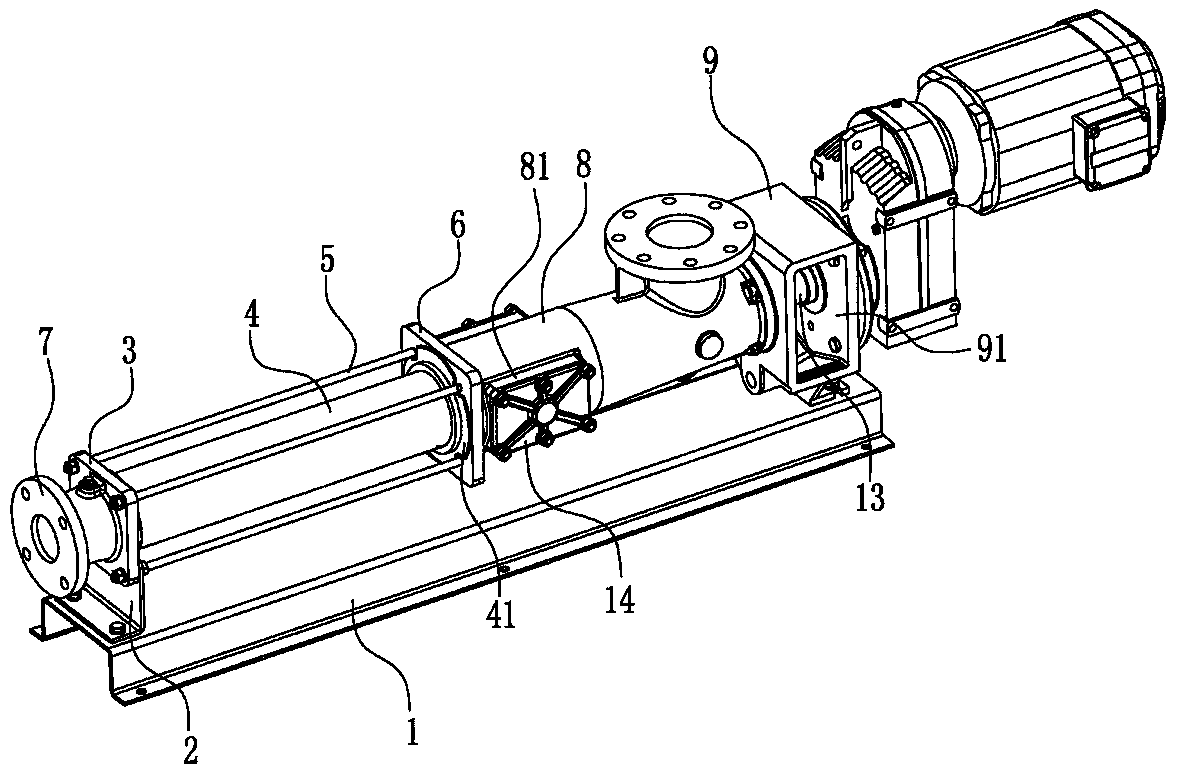

　　本實用新型解決上述技術問題所采用的技術方案為：一種新型污泥螺桿泵，包括底架、支板、第一端蓋、螺旋筒、長螺桿、第二端蓋、出泥管、出料筒、聯軸罩、蒙蓋、減速器、電機、螺旋桿和腔蓋，其特征在于，所述底架的上平面一側固定有支板，所述支板的外側平面上固定有豎直分布的第一端蓋，所述第一端蓋通過四個長螺桿與第二端蓋相互連接，所述第二端蓋與第一端蓋相互平行設置，所述第一端蓋與第二端蓋之間還固定有螺旋筒，所述螺旋筒的兩端均成型有一個相互對稱分布的翻邊蓋，兩個所述翻邊蓋分別貼合固定在第一端蓋和第二端蓋的內側平面中心;所述出料筒上成型有攪拌筒，所述攪拌筒的一端固定在第二端蓋的外側平面中心，所述攪拌筒與螺旋筒的內部相互連通。

　　優選地，所述第一端蓋的外側平面中心固定有出泥管，所述出泥管與螺旋筒的內部相互連通。

　　優選地，所述攪拌筒的另一端向外成型有輸出筒，所述輸出筒的上側表面上向上成型有進泥管，所述進泥管的另一端成型有法蘭圈。

　　優選地，所述攪拌筒的兩側表面上均向外成型有一個相互對稱分布的清理腔，每個所述清理腔的外端均裝設有一個腔蓋。

　　優選地，所述輸出筒的另一端固定在聯軸罩的一側平面上，所述聯軸罩的下端固定在底架的上平面另一側，所述聯軸罩的另一側平面上裝設有減速器，所述減速器的另一側平面上裝設有電機。

　　優選地，所述電機的轉動軸與減速器的輸入軸相連接，所述減速器的輸出軸穿過聯軸罩上對應位置處的通孔并與螺旋桿的一端相連接;所述螺旋桿的另一端依次插入連接在出料筒和螺旋筒中。

　　優選地，所述螺旋桿上還套設有蒙蓋，所述蒙蓋固定在聯軸罩中靠近出料筒側的內壁上。

　　優選地，所述聯軸罩的兩側均開設有一個觀察孔。

　　優選地，所述螺旋桿的中部外側向外成型有兩個第一刀片組合和兩個第二刀片組合，所述兩個第一刀片組合和兩個第二刀片組合相互間隔分布且位于攪拌筒的內部;所述第一刀片組合包括兩個對稱分布的第一刀片，所述第二刀片組合包括兩個對稱分布的第二刀片，任意一個所述第一刀片與任意一個所述第二刀片之間均成直角。

　　與現有技術相比，本實用新型的優點在于：以往的污泥螺桿泵缺少攪拌和打碎的功能，較大體積的泥塊若不經過攪拌和打碎，容易損壞螺旋筒，減少了螺旋筒的使用壽命，而且容易外部輸出管道的阻塞，阻塞后需要停機后進行疏通，使得工作效率較低;本實用新型具備攪拌和打碎的功能，能將較大體積的泥塊打碎并攪拌，避免了螺旋筒的損壞，延長了螺旋筒的使用壽命，同時也避免了外部輸出管道的阻塞，提高了工作效率。
