申請日2017.10.24

　　公開(公告)日2018.05.22

　　IPC分類號C02F1/40; C02F9/02

　　摘要

　　本實用新型提供了一種排水處理設備，排水處理設備包括：油水分離部，用于分離滲漏液體中的滲漏水和滲漏油;引導管路，引導管路的一端用于與存儲有滲漏液體的集水井連通，引導管路的另一端與油水分離部連通，以將位于集水井內的滲漏液體導入油水分離部?jī)?nèi);浮油感應器，浮油感應器設置在油水分離部上，以檢測位于油水分離部?jī)?nèi)的浮油含量，并在檢測到的浮油含量到達預定含量時發出除油報警信號。本實用新型的排水處理設備解決了現有技術中的生產排出水中含有油的問題。

　　權利要求書

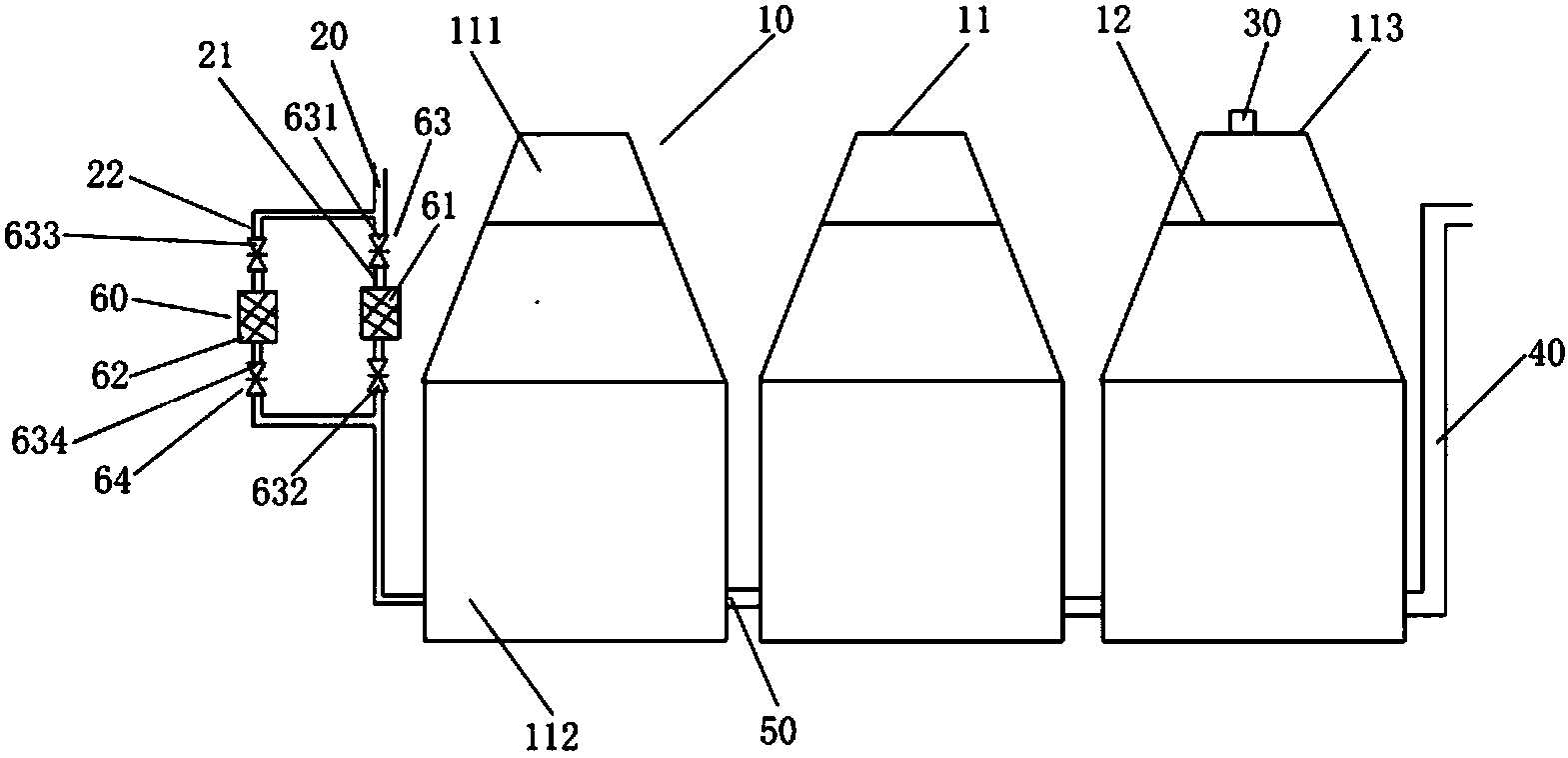

　　1.一種排水處理設備，其特征在于，包括：

　　油水分離部(10)，用于分離滲漏液體中的滲漏水和滲漏油;

　　引導管路(20)，所述引導管路(20)的一端用于與存儲有滲漏液體的集水井連通，所述引導管路(20)的另一端與所述油水分離部(10)連通，以將位于所述集水井內的滲漏液體導入所述油水分離部(10)內;

　　浮油感應器(30)，所述浮油感應器(30)設置在所述油水分離部(10)上，以檢測位于所述油水分離部(10)內的浮油含量，并在檢測到的所述浮油含量到達預定含量時發出除油報警信號。

　　2.根據權利要求1所述的排水處理設備，其特征在于，所述排水處理設備還包括：

　　排水管路(40)，所述排水管路(40)的一端與所述油水分離部(10)連通，所述排水管路(40)的另一端用于與污水管網連通，以將所述油水分離部(10)內分離出的滲漏水排放到所述污水管網內。

　　3.根據權利要求2所述的排水處理設備，其特征在于，所述油水分離部(10)包括多個油水分離箱(11)，多個所述油水分離箱(11)依次串聯，以使?jié)B漏液體依次經過各個所述油水分離箱(11)以進行逐次油水分離;其中，所述浮油感應器(30)安裝在多個所述油水分離箱(11)中的其中一個所述油水分離箱(11)上。

　　4.根據權利要求3所述的排水處理設備，其特征在于，相鄰兩個所述油水分離箱(11)通過連通管路(50)連接，所述連通管路(50)與所述油水分離箱(11)的底部連接，以將經位于上游的所述油水分離箱(11)分離后的液體導入位于下游的所述油水分離箱(11)內。

　　5.根據權利要求3所述的排水處理設備，其特征在于，沿滲漏液體在多個所述油水分離箱(11)之間的流動方向，所述浮油感應器(30)設置在位于最下游的所述油水分離箱(11)的頂部，以檢測該所述油水分離箱(11)內的浮油含量。

　　6.根據權利要求3所述的排水處理設備，其特征在于，所述油水分離箱(11)包括第一容納空間(111)和第二容納空間(112)，所述第一容納空間(111)位于所述第二容納空間(112)的上方，以使分離出的滲漏油浮在所述第一容納空間(111)內以形成浮油;其中，所述第一容納空間(111)為圓錐形，所述第二容納空間(112)為圓柱形。

　　7.根據權利要求3所述的排水處理設備，其特征在于，所述油水分離箱(11)包括頂蓋(113)，所述頂蓋(113)上設置有檢修口，以在所述浮油感應器(30)發出除油報警信號后通過所述檢修口進行吸油處理。

　　8.根據權利要求1所述的排水處理設備，其特征在于，所述排水處理設備還包括：

　　過濾組件(60)，所述過濾組件(60)設置在所述引導管路(20)上，以過濾位于所述引導管路(20)內的滲漏液體內的雜質。

　　9.根據權利要求8所述的排水處理設備，其特征在于，所述引導管路(20)包括并聯設置的第一支管(21)和第二支管(22)，所述過濾組件(60)包括第一過濾器(61)與第二過濾器(62)，所述第一過濾器(61)安裝在所述第一支管(21)上，所述第二過濾器(62)設置在所述第二支管(22)上。

　　10.根據權利要求9所述的排水處理設備，其特征在于，所述排水處理設備還包括第一閥門組件(63)和第二閥門組件(64)，所述第一閥門組件(63)設置在所述第一支管(21)上以控制所述第一支管(21)的通斷，所述第二閥門組件(64)設置在所述第二支管(22)上以控制所述第二支管(22)的通斷。

　　說明書

　　排水處理設備

　　技術領域

　　本實用新型涉及環保裝置領域，具體而言，涉及一種排水處理設備。

　　背景技術

　　目前，在水電廠的水輪發電機組運行過程中，水輪機頂蓋、主軸密封等處會產生滲漏水，當滲漏水較大時會淹沒水導軸承，造成潤滑油(25#透平油)泄漏或機組軸密封損壞潤滑油滲漏。此滲漏油會同滲漏水集中排至集水井，經水泵抽出，直排入尾水河道。

　　然而，根據新的環境保護法和水資源保護法的要求，水電廠生產用水應實現近零排放，故需將集水井內的生產滲漏水處理達標后再排放。

　　實用新型內容

　　本實用新型的主要目的在于提供一種排水處理設備，以解決現有技術中的生產排出水中含有油的問題。

　　為了實現上述目的，本實用新型提供了一種排水處理設備，包括：油水分離部，用于分離滲漏液體中的滲漏水和滲漏油;引導管路，引導管路的一端用于與存儲有滲漏液體的集水井連通，引導管路的另一端與油水分離部連通，以將位于集水井內的滲漏液體導入油水分離部?jī)?nèi);浮油感應器，浮油感應器設置在油水分離部上，以檢測位于油水分離部?jī)?nèi)的浮油含量，并在檢測到的浮油含量到達預定含量時發出除油報警信號。

　　進一步地，排水處理設備還包括：排水管路，排水管路的一端與油水分離部連通，排水管路的另一端用于與污水管網連通，以將油水分離部?jī)?nèi)分離出的滲漏水排放到污水管網內。

　　進一步地，油水分離部包括多個油水分離箱，多個油水分離箱依次串聯，以使?jié)B漏液體依次經過各個油水分離箱以進行逐次油水分離;其中，浮油感應器安裝在多個油水分離箱中的其中一個油水分離箱上。

　　進一步地，相鄰兩個油水分離箱通過連通管路連接，連通管路與油水分離箱的底部連接，以將經位于上游的油水分離箱分離后的液體導入位于下游的油水分離箱內。

　　進一步地，沿滲漏液體在多個油水分離箱之間的流動方向，浮油感應器設置在位于最下游的油水分離箱的頂部，以檢測該油水分離箱內的浮油含量。

　　進一步地，油水分離箱包括第一容納空間和第二容納空間，第一容納空間位于第二容納空間的上方，以使分離出的滲漏油浮在第一容納空間內以形成浮油;其中，第一容納空間為圓錐形，第二容納空間為圓柱形。

　　進一步地，油水分離箱包括頂蓋，頂蓋上設置有檢修口，以在浮油感應器發出除油報警信號后通過檢修口進行吸油處理。

　　進一步地，排水處理設備還包括：過濾組件，過濾組件設置在引導管路上，以過濾位于引導管路內的滲漏液體內的雜質。

　　進一步地，引導管路包括并聯設置的第一支管和第二支管，過濾組件包括第一過濾器與第二過濾器，第一過濾器安裝在第一支管上，第二過濾器設置在第二支管上。

　　進一步地，排水處理設備還包括第一閥門組件和第二閥門組件，第一閥門組件設置在第一支管上以控制第一支管的通斷，第二閥門組件設置在第二支管上以控制第二支管的通斷。

　　本實用新型的排水處理設備通過設置油水分離部、引導管路和浮油感應器實現了水輪發電機組滲漏油水的分離處理，其中，油水分離部用于分離滲漏液體中的滲漏水和滲漏油，引導管路的一端用于與存儲有滲漏液體的集水井連通，引導管路的另一端與油水分離部連通，以將位于集水井內的滲漏液體導入油水分離部?jī)?nèi);浮油感應器設置在油水分離部上，以檢測位于油水分離部?jī)?nèi)的浮油含量，并在檢測到的浮油含量到達預定含量時發出除油報警信號。

　　該排水處理設備通過引導管路將集水井中的液體導入油水分離部，利用油和水的比重差異，由于油的比重輕，會浮于水面匯集到油水分離部?jī)?nèi)液位的頂部，形成油花或浮油，進而將進入油水分離部的滲漏液中的滲漏水和少量滲漏油分離，并且在浮油感應裝置檢測到浮油進行報警后對浮油進行處理，在滲漏液體滿足環保排放要求后排放，該排水處理設備保證了水電廠電力生產安全環保運行，具有較強的生產實踐意義。
