申請日2017.10.24

　　公開(公告)日2018.05.25

　　IPC分類號C02F3/10; C02F3/00

　　摘要

　　本實用新型涉及一種用于污水處理的微生物載體，所述微生物載體包括外圈、中間圈、內圈及多個支撐架，所述外圈通過所述支撐架與所述中間圈固定連接，所述中間圈通過所述支撐架與所述內圈固定連接，所述外圈的外圓周面和內圓周面分別設有第一凸起條及第二凸起條，所述中間圈的內外表面及所述內圈的內外表面均設有第三凸起條。本實用新型提供了一種用于污水處理的微生物載體，將微生物載體設計為外圈、中間圈、內圈三層，層層吸附微生物膜，提高微生物載體的比表面積、孔隙率和載體填充率;通過在外圈、中間圈及內圈的內外表面均設有凸起條，達到兼顧高效和遠期擴大處理規模而無需增大污水池容量的要求，容易增加系統內微生物濃度。

　　權利要求書

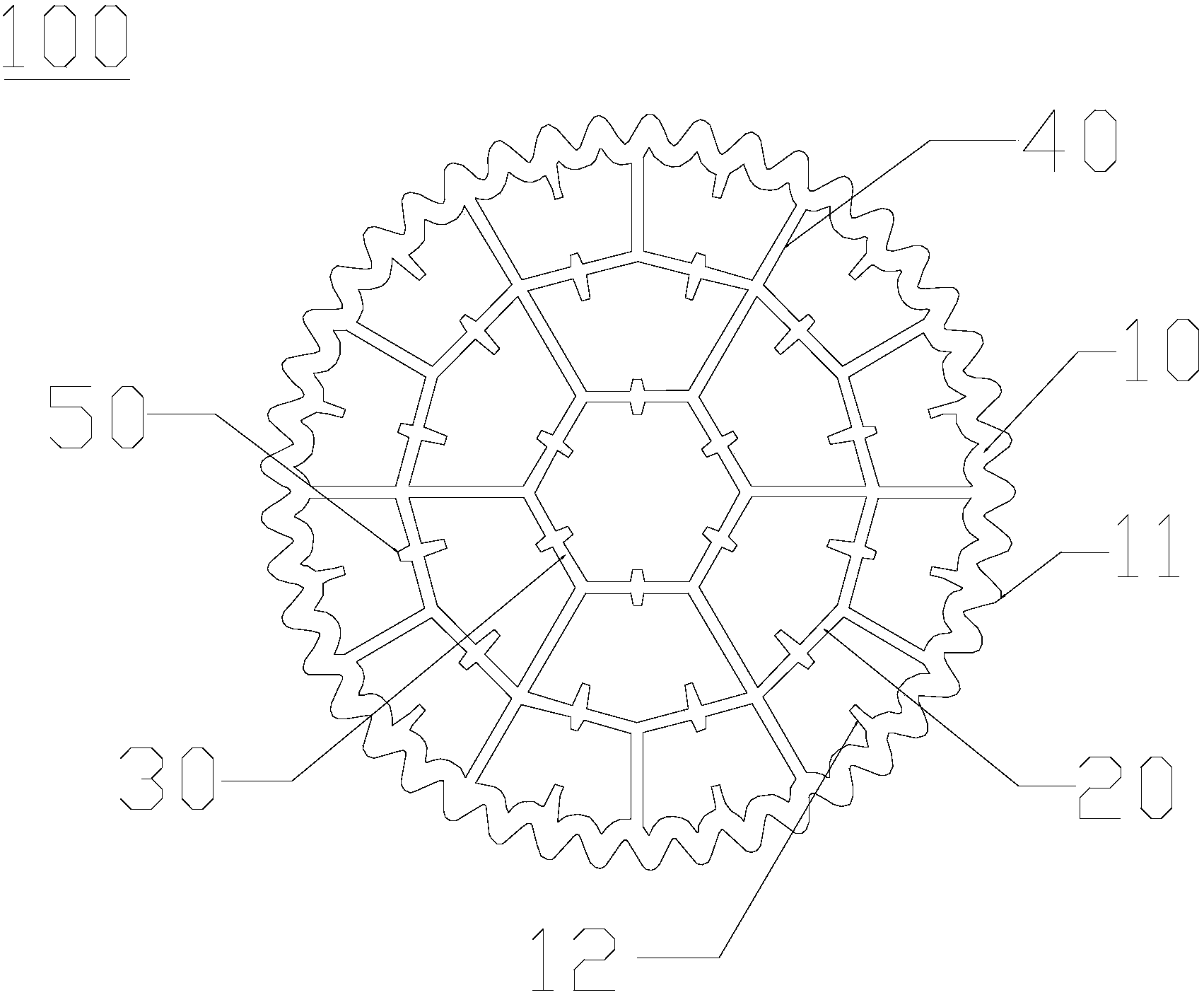

　　1.一種用于污水處理的微生物載體，其特征在于，所述微生物載體(100)包括依次由外向內間隔設置的外圈(10)、中間圈(20)、內圈(30)，所述外圈(10)和中間圈(20)以及所述中間圈(20)和內圈(30)之間分別通過支撐架(40)固定連接，所述外圈(10)的外圓周面和內圓周面分別設有第一凸起條(11)及第二凸起條(12)，所述中間圈(20)的內外側及所述內圈(30)的內外側均設有第三凸起條(50)。

　　2.根據權利要求1所述一種用于污水處理的微生物載體，其特征在于，所述第一凸起條(11)的橫截面為半橢圓形。

　　3.根據權利要求1所述一種用于污水處理的微生物載體，其特征在于，所述第二凸起條(12)的橫截面為等腰梯形。

　　4.根據權利要求1所述一種用于污水處理的微生物載體，其特征在于，所述第三凸起條(50)的橫截面為等腰梯形。

　　5.根據權利要求1所述一種用于污水處理的微生物載體，其特征在于，所述外圈(10)、所述中間圈(20)、所述內圈(30)、多個所述支撐架(40)、所述第一凸起條(11)、所述第二凸起條(12)及所述第三凸起條(50)為一體式成型。

　　6.根據權利要求1所述一種用于污水處理的微生物載體，其特征在于，所述外圈(10)、中間圈(20)、內圈(30)及多個支撐架(40)的原材料均由低壓聚乙烯制成。

　　說明書

　　一種用于污水處理的微生物載體

　　技術領域

　　本實用新型涉及污水處理領域，具體涉及一種用于污水處理的微生物載體。

　　背景技術

　　應用于城市污水和工業污水處理中，目前最常用的生物處理方法是活性污泥法和生物膜法�；钚晕勰喾ㄅc1914年在英國曼城斯特建成試驗場開創以來，已有將近90年的歷史，它是污水生物處理領域內使用最早、最為成熟的工藝。但是活性污泥工藝在使用過程中存在諸多問題，如：占地面積大、剩余污泥量大、脫氮效果差、管理費用高、易發生污泥膨脹和污泥流失等。而生物膜法有機負荷較高，接觸停留時間短，減少占地面積、節省投資。此外，采用生物膜法運行管理時不存在污泥膨脹和污泥回流問題。

　　微生物載體作為生物膜提供附著生長固定表面的材料，是生物膜處理工藝的關鍵。它直接影響生物反應的處理效果，且微生物載體的污水處理效率以及使用費用在生物反應處理系統的建設投資中占據較大的比重。由于污水處理系統的占地和使用空間越來越受限以及較為惡劣的污水環境，現有的微生物載體的比表面積、孔隙率和載體填充率以及處理效率越來越不能滿足現有生產的需求。此外，微生物載體一般采用彈性立體填料，不能提高微生物活性，也無法提高附著微生物的代謝處理能力。

　　實用新型內容

　　本實用新型提供了一種用于污水處理的微生物載體，解決了以上所述的技術問題。

　　本實用新型解決上述技術問題的方案如下：一種用于污水處理的微生物載體，所述微生物載體包括依次由由外向內間隔設置的外圈、中間圈、內圈及多個支撐架，所述外圈和中間圈以及所述中間圈和內圈之間通過所述支撐架固定連接，所述外圈的外圓周面和內圓周面分別設有第一凸起條及第二凸起條，所述中間圈的內外側及所述內圈的內外側均設有第三凸起條。

　　本實用新型的有益效果是：本實用新型提供了一種用于污水處理的微生物載體，將微生物載體設計為外圈、中間圈、內圈三層，層層吸附微生物膜，提高微生物載體的比表面積、孔隙率和載體填充率;通過在外圈、中間圈及內圈的內外表面均設有凸起條，達到兼顧高效和遠期擴大處理規模而無需增大污水池容量的要求，容易增加系統內微生物濃度。

　　在上述技術方案的基礎上，本實用新型還可以做如下改進。

　　進一步，所述第一凸起條的橫截面為半橢圓形。

　　采用上述進一步方案的有益效果是：通過將第一凸起條的橫截面設計為橢圓形，增大了外圈與污水物的接觸面積，從而提高了污水處理效率。

　　進一步，所述第二凸起條的橫截面為等腰梯形。

　　采用上述進一步方案的有益效果是：通過將第二凸起條的橫截面設計為等腰梯形，增大了外圈與污水物的接觸面積，從而進一步提高微生物載體的比表面積、孔隙率和載體填充率。

　　進一步，所述第三凸起條的橫截面為等腰梯形。

　　采用上述進一步方案的有益效果是：通過將第三凸起條的橫截面設計為等腰梯形，增大了外圈與污水物的接觸面積，從而進一步提高微生物載體的比表面積、孔隙率和載體填充率。

　　進一步，所述外圈、所述中間圈、所述內圈、多個所述支撐架、所述第一凸起條、所述第二凸起條及所述第三凸起條為一體式成型。

　　采用上述進一步方案的有益效果是：通過將所述外圈、所述中間圈、所述內圈、多個所述支撐架、所述第一凸起條、所述第二凸起條及所述第三凸起條設計為一體式成型，其制造安裝簡單且結構穩固。

　　進一步，所述外圈、中間圈、內圈及多個支撐架的原材料均由低壓聚乙烯制成。

　　采用上述進一步方案的有益效果是：低壓聚乙烯是一種結晶度高、非極性的熱塑性樹脂，無毒、無味，密度在0.940～0.976g/cm3范圍內;結晶度為80%～90%，軟化點為125～135℃，使用溫度可達100℃;它具有良好的耐熱性和耐寒性，化學穩定性好。在室溫條件下，不溶于任何有機溶劑，耐酸、堿和各種鹽類的腐蝕，具有優良的耐大多數生活和工業用化學品的特性。它還具有較高的剛性、韌性和耐磨性，機械強度好。介電性能，耐環境應力開裂性均較好，非常適用于微生物載體的工作環境。

　　進一步，所述外圈、中間圈、內圈及多個支撐架的原材料還包括酶促活性成分鐵：鐵的含量為0.53%～1.77%。

　　采用上述進一步方案的有益效果是：鐵為載體的一種酶促活性成分，與鐵結合后的載體具有親水性好、生物附著力強、易掛膜、附著力好、不易脫落的特點;采用人為調控酶促技術(鐵元素)強化微生物活性的研究策略，利用鐵參與電子傳遞作用與酶促反應激活劑作用的原理，強化鐵離子介入微生物生化反應過程，達到提高功能微生物代謝反應活性、提升生物脫氮除磷效率的目的。同時對活性污泥微生物群落結構及其功能多樣性產生積極影響，促進了微生物的生長，豐富了微生物多樣性，提高了微生物抵抗外界環境因素變化的能力，提高附著微生物的代謝處理能力。
