申請日2017.10.24

　　公開(公告)日2018.05.22

　　IPC分類號E02B3/12; A01G9/02

　　摘要

　　本實用新型公開了一種河湖污泥資源化處置的生態護岸，包括護岸邊坡，還包括在護岸邊坡上呈設定坡比設置的生態框格列，生態框格列包括沿護岸邊坡從上至下錯開疊放的若干個生態框格，護岸邊坡底部設置有混凝土基礎，最底部的生態框格設置在混凝土基礎上，生態框格的框體上開設有若干個錨固調節孔，疊放的生態框格之間通過貫穿錨固調節孔的錨桿固定，生態框格內填充河湖污泥餅/塊，且填料上種植有綠化植物。本實用新型布置合理、結構安全;實現處置污泥就地資源化，節省工程費用;安裝、維護更加方便。親水性良好，視覺綠化效果佳。

　　權利要求書

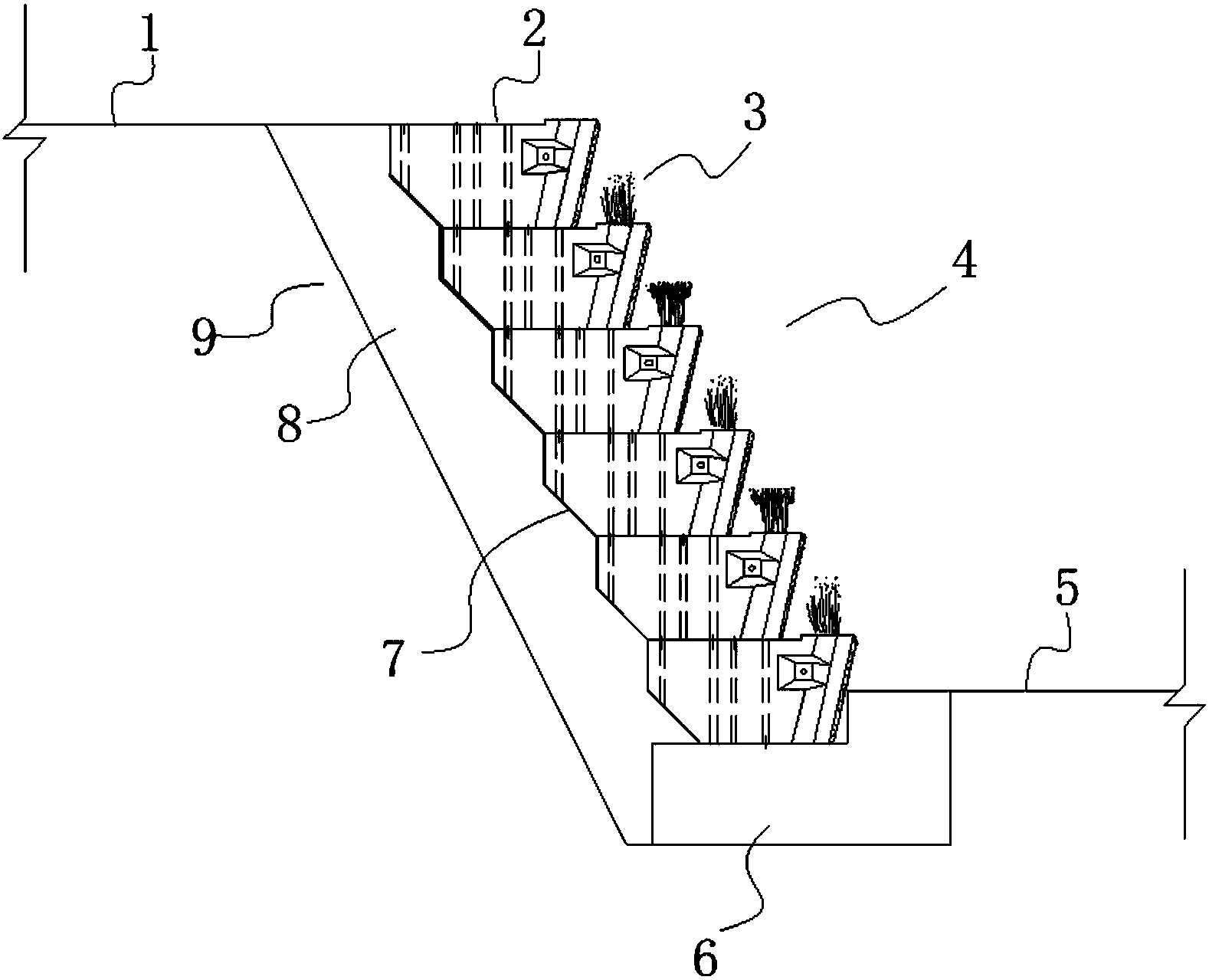

　　1.一種河湖污泥資源化處置的生態護岸，包括護岸邊坡(9)，其特征在于，還包括在護岸邊坡(9)上呈設定坡比設置的生態框格列(4)，生態框格列(4)包括沿護岸邊坡(9)從上至下錯開疊放的若干個生態框格(2)，護岸邊坡(9)底部設置有混凝土基礎(6)，最底部的生態框格(2)設置在混凝土基礎(6)上，生態框格(2)的框體上開設有若干個錨固調節孔(201)，疊放的生態框格(2)之間通過貫穿錨固調節孔(201)的錨桿固定，生態框格(2)內填充有填料(203)，填料(203)上種植有綠化植物(3)。

　　2.根據權利要求1所述的一種河湖污泥資源化處置的生態護岸，其特征在于，所述的生態框格列(4)為多列，生態框格(2)兩側設置有螺栓孔(202)，相鄰的生態框格列(4)的生態框格(2)之間通過螺栓孔(202)和螺栓固定。

　　3.根據權利要求1所述的一種河湖污泥資源化處置的生態護岸，其特征在于，所述的填料(203)為河湖污泥餅或河湖污泥塊。

　　4.根據權利要求1所述的一種河湖污泥資源化處置的生態護岸，其特征在于，所述的生態框格列(4)至護岸邊坡(9)之間依次設置有土工布(7)和碎石層(8)。

　　5.根據權利要求1所述的一種河湖污泥資源化處置的生態護岸，其特征在于，所述的生態框格(2)的外側設置有仿石層(204)。

　　6.根據權利要求1所述的一種河湖污泥資源化處置的生態護岸，其特征在于，所述的綠化植物(3)為香根草或結縷草。

　　說明書

　　一種河湖污泥資源化處置的生態護岸

　　技術領域

　　本實用新型屬于水利工程和環境工程領域，具體涉及一種河湖污泥資源化處置的生態護岸，適用于污泥資源化處置以及護岸綠化。

　　背景技術

　　在河湖在護坡工程設計中，生態護岸是指在防止河岸坍方之外，還具備使河水與土壤相互滲透，以增強河道自凈能力，是融和水利、生態、環境和景觀等學科為一體的新型護岸形式。但是現有生態護岸形式往往受限于填料的缺乏，例如受限于為保護山體的石塊禁采令等。

　　河道、湖泊均為開放式水體，是各種污染物的匯集場所，由于沉積多年，形成的污染底泥具有雜物多、體量大等特點。河湖污泥的一般處置方法是經過減量化、無害化和資源化利用三個方面，其中資源化利用主要有土地利用、建筑或填方材料利用兩種方式。由此，處理后的污泥往往受限于應用領域，資源化利用的方式仍有其他空間，開辟河湖污泥經過減量化、固定化、無害化處理后的利用途徑，繼續開發其資源化利用的潛在價值仍將是污泥處置的方向。

　　實用新型內容

　　本實用新型目的是針對現有技術存在的上述問題，提供一種河湖污泥資源化處置的生態護岸。

　　本實用新型通過以下技術方案實現：

　　一種河湖污泥資源化處置的生態護岸，包括護岸邊坡，還包括在護岸邊坡上呈設定坡比設置的生態框格列，生態框格列包括沿護岸邊坡從上至下錯開疊放的若干個生態框格，護岸邊坡底部設置有混凝土基礎，最底部的生態框格設置在混凝土基礎上，生態框格的框體上開設有若干個錨固調節孔，疊放的生態框格之間通過貫穿錨固調節孔的錨桿固定，生態框格內填充有填料，填料上種植有綠化植物。

　　如上所述的生態框格列為多列，生態框格兩側設置有螺栓孔，相鄰的生態框格列的生態框格之間通過螺栓孔和螺栓固定。

　　如上所述的填料為河湖污泥餅或河湖污泥塊。

　　如上所述的生態框格列至護岸邊坡之間依次設置有土工布和碎石層。

　　如上所述的生態框格的外側設置有仿石層。

　　如上所述的綠化植物為香根草或結縷草。

　　本實用新型與現有技術相比，具有以下優點：

　　1、布置合理、結構安全。

　　2、實現處置污泥就地資源化，節省工程費用。

　　3、安裝、維護更加方便。

　　4、親水性良好，視覺綠化效果佳。
