申請日2013.12.11

　　公開(公告)日2014.03.05

　　IPC分類號C02F11/12

　　摘要

　　電滲透污泥改性干化裝置，它涉及一種干化裝置，具體涉及一種電滲透污泥改性干化裝置。本發明為了解決現有電滲透污泥改性干化裝置的陽極損耗嚴重，陽極輥筒被電解漏不能正常工作，輸送鏈容易產生松動，且配電裝置裸裝在機架內的問題。本發明的主動軸安裝在機架中部的左側，所述輸送鏈組套裝在多個主動鏈輪、多個從動鏈輪、多個導向輪上，所述陽極輥組件安裝在機架的中部，導電阻力軸安裝在機架的上部，導電阻力輥套裝在導電阻力軸上，所述陽極輥組件的兩端分別各安裝一個所述陽極配電總成，主動軸的兩端分別各安裝一個所述陰極配電總成，從動軸的兩端分別各安裝一個所述陰極配電總成。本發明用于污泥處理領域。

　　權利要求書

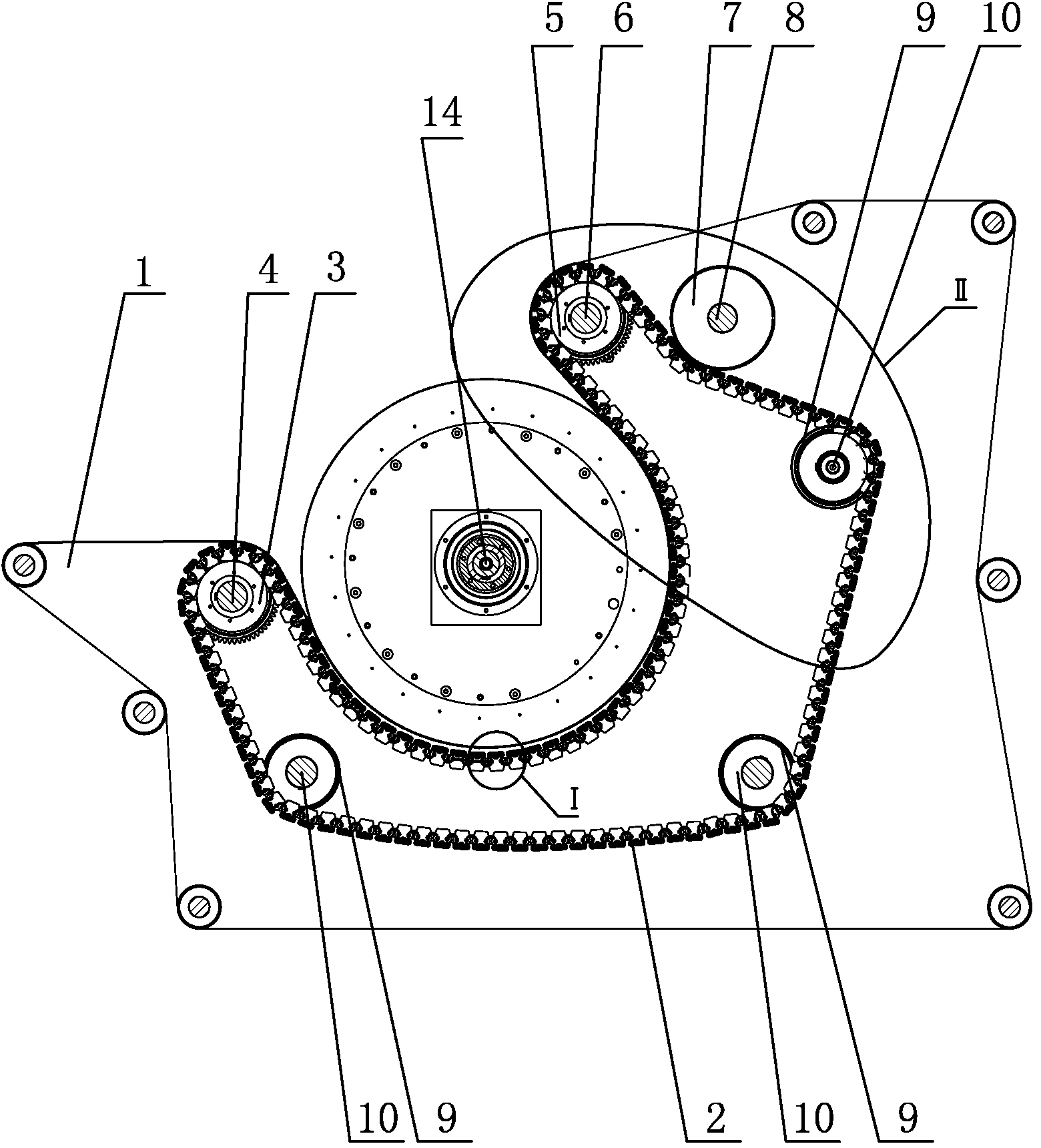

　　1.電滲透污泥改性干化裝置，其特征在于：所述電滲透污泥改性干化裝置包括機架(1)、 陽極輥組件、多條輸送鏈(2)、多個主動鏈輪(3)、主動軸(4)、多個從動鏈輪(5)、從 動軸(6)、導電阻力輥(7)、導電阻力軸(8)、兩個陽極配電總成、多個導向輪(9)、三 個導向軸(10)、六個陰極配電總成、多個短接片(11)和多個陰極濾板(12)，主動軸(4) 安裝在機架(1)中部的左側，多個主動鏈輪(3)套裝在主動軸(4)上，從動軸(6)安 裝在機架(1)的上部，多個從動鏈輪(5)套裝在從動軸(6)上，機架(1)的下部的左 右兩側分別各安裝一個導向軸(10)，機架(1)中部的右側安裝一個導向軸(10)，每個導 向軸(10)上分別各套裝多個導向輪(9)，多條輸送鏈(2)組成輸送鏈組，所述輸送鏈組 套裝在多個主動鏈輪(3)、多個從動鏈輪(5)、多個導向輪(9)上，所述陽極輥組件安裝 在機架(1)的中部，且所述陽極輥組件與每個輸送鏈(2)的外側面接觸，導電阻力軸(8) 安裝在機架(1)的上部，且導電阻力軸(8)位于從動軸(6)與機架(1)中部右側的導 向軸(10)之間，導電阻力輥(7)套裝在導電阻力軸(8)上，且導電阻力輥(7)與導電 阻力軸(8)制成一體，所述陽極輥組件的兩端分別各安裝一個所述陽極配電總成，主動軸 (4)的兩端分別各安裝一個所述陰極配電總成，從動軸(6)的兩端分別各安裝一個所述 陰極配電總成，導電阻力軸(8)的兩端分別各安裝一個所述陰極配電總成，每個輸送鏈(2) 的每個鏈節的外鏈板上分別各設有一個陰極濾板(12)，相鄰兩個陰極濾板之間設有短接片 (11)。

　　2.根據權利要求1所述電滲透污泥改性干化裝置，其特征在于：所述陽極輥組件包括 陽極輥(13)、陽極輥軸(14)、陽極電極板(15)和濾帶(16)，陽極輥軸(14)安裝在機 架(1)的中部，陽極輥(13)套裝在陽極輥軸(14)上，陽極電極板(15)、濾帶(16) 由內向外依次套裝在陽極輥(13)的外側壁上，濾帶(16)的外側壁與每個輸送鏈(2)上 的多個陰極濾板(12)接觸。

　　3.根據權利要求2所述電滲透污泥改性干化裝置，其特征在于：陽極電極板(15)的 表面涂有不溶性導電涂料。

　　4.根據權利要求1或2所述電滲透污泥改性干化裝置，其特征在于：每個陽極配電總 成包括內防護蓋(17)、外防護蓋(18)、第一電刷架(19)、第一集電環(20)、多個第一 卡簧(21)、多個第一電刷(22)、分體電極盤(23)、第一絕緣套(24)、分體電極座(25)、 第二絕緣套(26)、導電墊(27)、輸電環(28)和輸電架(29)，內防護蓋(17)和外防護 蓋(18)通過螺栓連接組成封閉腔體，第一電刷架(22)夾裝在內防護蓋(17)與外防護 蓋(18)之間，分體電極座(25)安裝在所述封閉腔體內，分體電極盤(23)套裝在分體 電極座(25)上，第一絕緣套(24)套裝在分體電極座(25)上，第二絕緣套(26)套裝 在分體電極盤(23)上，每個第一電刷(22)分別通過一個第一卡簧(21)安裝在第一電 刷架(19)上，第一集電環(20)安裝在所述腔體內，且第一集電環(20)通過導線與第 一電刷(22)連接，分體電極盤(23)的一端通過導電墊(27)與輸電環(28)連接，分 體電極盤(23)的另一端與多個第一電刷(22)接觸，輸電架(29)與第一電刷架(19) 制成一體。

　　5.根據權利要求1所述電滲透污泥改性干化裝置，其特征在于：每個陰極配電總成包 括導電柱(30)、絕緣墊圈(31)、絕緣套(32)、軸承外殼體(33)、第二電刷(34)、絕緣 殼體(35)、多個第二卡簧(36)、第二集電環(37)、第二電刷架(38)、導電架(39)和 兩個軸承(40)，軸承外殼體(33)通過螺栓與絕緣殼體(35)組成封閉內腔，第二電刷架 (38)夾裝在軸承外殼體(33)與絕緣殼體(35)之間，第二集電環(37)通過導電架(39) 安裝在第二電刷架(38)上，第二電刷(34)通過第二卡簧(36)安裝在第二電刷架(38) 上，導電柱(30)安裝在所述封閉腔體內，且導電柱(30)的一端與第二電刷(34)接觸， 導電柱(30)的另一端穿過軸承外殼體(33)外漏在外，絕緣墊圈(31)、絕緣套(32)由 外向內依次套裝在導電柱(30)的外側壁上，兩個軸承(40)并排平行套裝在絕緣套(32) 上，多個卡簧(36)安裝在第二電刷架(38)上。

　　6.根據權利要求1所述電滲透污泥改性干化裝置，其特征在于：每個從動輪(5)的 兩側分別各設有一個蝶形彈性導電盤(41)，且每個蝶形彈性導電盤(41)分別各通過一個 環形壓板(42)安裝在相對應的一個從動鏈輪上，每個輸送鏈(2)的每個鏈節的兩側分別 各設有一個輸送鏈異形外板(43)，每個異形外板(43)的上端通過螺栓與相對應的一個陰 極濾板(12)連接。

　　7.根據權利要求1所述電滲透污泥改性干化裝置，其特征在于：每個導向輪(9)均 為無齒光面輪。

　　8.根據權利要求1所述電滲透污泥改性干化裝置，其特征在于：導電阻力軸(8)通 過移動支架安裝在機架(1)的上部，導電阻力軸(8)可帶動導電阻力輥(7)沿豎直方向 直線移動。

　　說明書

　　電滲透污泥改性干化裝置

　　技術領域

　　本發明涉及一種干化裝置，具體涉及一種電滲透污泥改性干化裝置，屬于污泥處理 領域。

　　背景技術

　　電滲透污泥改性干化裝置是利用外加直流電場的作用，使污泥中的結合水、間隙水 發生電化學反應變成游離水，同時會使微生物細胞內的水發生強制遷移，水分沖破細胞膜 散失出來變成游離水;在機械力的作用下使泥水分離，另外該設備在脫水過程中，由于污 泥電阻增大溫度身高，使污泥中的細胞膜破裂、DNA破壞，大部分生物被殺滅，泥餅安 全衛生，從而使污泥不但得到了改性，而且也起到了干燥的目的。現有電滲透污泥改性干 化裝置在生產過程中，存在如下問題：第一、陽極溶液使其工作面凹凸不平，溶解的金屬 進入到污泥中，致使處理完的污泥重金屬嚴重超標，不但處理完的污泥無法應用排放，而 且陽極損耗嚴重，陽極輥筒被電解漏不能正常工作;第二、陰極電流是靠陰極輸送鏈來傳 遞電流的，當多條陰極輸送鏈在相同軸上工作時，由于輸送鏈的制造和安裝有誤差，使輸 送鏈松緊不一，致使松邊鏈節處接觸不好，產生火花將鏈子燒壞、燒斷，使設備不能工作; 第三、陰極濾板的導電是靠輸送鏈與鏈輪的嚙合來傳遞電流的，當多條陰極輸送鏈在相同 軸上工作時，由于輸送鏈和鏈輪的制造和安裝有誤差，使其陰極輸送鏈松緊不一，松邊與 鏈輪嚙合接觸不好，致使嚙合處產生火花，燒壞輸送鏈與鏈輪，需要經常更換鏈輪與輸送 鏈;第四、陰極、陽極配電裝置的導電過程是軸面將電流導入導電滑環通過與其接觸的電 刷，導入工作零線，由于配電裝置裸裝在機架內，電刷與滑環在腐蝕氣體的作用下很快被 腐蝕，被腐蝕后的接觸面由于接觸不好產生火花，電刷與導電滑環被燒壞，致使不能正常 工作。

　　發明內容

　　本發明為解決現有電滲透污泥改性干化裝置的陽極損耗嚴重，陽極輥筒被電解漏不 能正常工作，輸送鏈容易產生松動，且配電裝置裸裝在機架內的問題，進而提出一種電滲 透污泥改性干化裝置。

　　本發明為解決上述問題采取的技術方案是：本發明包括機架、陽極輥組件、多條輸 送鏈、多個主動鏈輪、主動軸、多個從動鏈輪、從動軸、導電阻力輥、導電阻力軸、兩個 陽極配電總成、多個導向輪、三個導向軸、六個陰極配電總成、多個短接片和多個陰極濾 板，主動軸安裝在機架中部的左側，多個主動鏈輪套裝在主動軸上，從動軸安裝在機架的 上部，多個從動鏈輪套裝在從動軸上，機架的下部的左右兩側分別各安裝一個導向軸，機 架中部的右側安裝一個導向軸，每個導向軸上分別各套裝多個導向輪，多條輸送鏈組成輸 送鏈組，所述輸送鏈組套裝在多個主動鏈輪、多個從動鏈輪、多個導向輪上，所述陽極輥 組件安裝在機架的中部，且所述陽極輥組件與每個輸送鏈的外側面接觸，導電阻力軸安裝 在機架的上部，且導電阻力軸位于從動軸與機架中部右側的導向軸之間，導電阻力輥套裝 在導電阻力軸上，且導電阻力輥與導電阻力軸制成一體，所述陽極輥組件的兩端分別各安 裝一個所述陽極配電總成，主動軸的兩端分別各安裝一個所述陰極配電總成，從動軸的兩 端分別各安裝一個所述陰極配電總成，導電阻力軸的兩端分別各安裝一個所述陰極配電總 成，每個輸送鏈的每個鏈節的外鏈板上分別各設有一個陰極濾板，相鄰兩個陰極濾板之間 設有短接片。

　　本發明的有益效果是：本發明中的陰極配電總成和陽極配電總成采用封閉形式，使 其不受氣體粉塵腐蝕，安全可靠，提高了生產率。本發明在輸送鏈相鄰兩個濾板之間加裝 短接片傳遞電流，解決了輸送鏈節由于松緊不一造成接觸不好產生火花的現象。導電阻力 輥增大了輸送鏈與鏈輪的包角，增加嚙合面，調節導向輪可增大嚙合力，消除由于嚙合不 好產生火花的現象，導電阻力輥可將部分電流通過軸端導入陰極配電總成，從而減小從動 鏈輪的電流負荷，調節導向輪不但可調節從動鏈輪嚙合力的大小，同時可調節導電阻力輥 表面與陰極濾板接觸面的大小，從而調節分流量的大小。
