申請日2013.12.11

　　公開(公告)日2014.06.04

　　IPC分類號C02F1/74

　　摘要

　　本發明涉及一種高速率工業污水曝氣氧化處理裝置，包括罐體、水提升泵、微納米氣泡發生器和空壓機，所述罐體的上口封閉，頂部設置液位控制器、出水口和出氣口，底部設置進水口和進氣口，中部設置填料層，進水口與水提升泵相連，進氣口與空壓機連接，罐體內部底端設置微納米氣泡發生器，該氣泡發生器分別與進水口、進氣口相連，所述進氣口與空壓機之間設置氣體加熱器，所述進水口與水提升泵之間設置液體加熱器。本發明能夠在同等條件下，大大提高空氣氧化能力和空氣利用率，增加污水曝氣氧化深度，提高污水處理的效率，進一步降低處理成本。

　　權利要求書

　　1.一種高速率工業污水曝氣氧化處理裝置，包括罐體、水提升泵、微納米氣泡發生器和空壓機，所述罐體為桶狀結構，所述罐體頂部設置液位控制器、出水口和出氣口，底部設置進水口和進氣口，中部設置填料層，所述出水口設置出水調節閥，所述出氣口設置出氣調節閥，所述進水口與水提升泵相連，所述進氣口與空壓機連接，其特征在于：所述罐體的上口封閉，所述罐體內部底端設置微納米氣泡發生器，所述微納米氣泡發生器分別與進水口、進氣口相連，所述進氣口與空壓機之間設置氣體加熱器。

　　2.如權利要求1所述的高速率工業污水曝氣氧化處理裝置，其特征在于：所述進水口與水提升泵之間設置液體加熱器。

　　3.如權利要求2所述的高速率工業污水曝氣氧化處理裝置，其特征在于：所述液體加熱器前端設置螺旋攪拌器。

　　說明書

　　高速率工業污水曝氣氧化處理裝置

　　技術領域

　　本發明屬于污水處理設備技術領域，具體涉及一種高速率工業污水曝氣氧化處理裝置。

　　背景技術

　　我國水資源整體呈現人均占有量少，空間分布不平衡的狀況，且隨著中國城市化、工業化的加速發展，工業污水和城市生活用水的排放量也在日益增加，遠遠超過了環境的自凈能力，為此處理污水的各種設備應運而生。生活和工業污水中含有大量的具有化學還原性的物質，包括無機物和有機物。這些物質不僅構成各種排放標準都有嚴格要求的水體主要污染指標之一——COD含量，并且其中部分成分對工業過程有特殊危害。如工業污水中常含有的硫化物，會顯著增加污水的腐蝕性;聚合物三次采油油田污水中的亞鐵、硫化氫等還原性物質會導致聚合物降解、降低聚合物的粘度、增加聚合物用量等。

　　目前，去除污水中還原性成分的方法主要有：生物氧化法、化學氧化法、電化學氧化法和常規曝氣氧化法。其中，常規曝氣氧化法，即在常壓下向污水通入足量空氣，可以在曝氣設備內充填適當?shù)奶盍�，以增加水與空氣的接觸，提高氧化效率的一種方法，該方法相較于其他幾種方法，因具有工藝設備簡單、處理成本低等優點在污水處理領域得到較廣泛的應用。

　　申請?zhí)枺?00820210722.X申請日：2008-10-6的專利文件公開一種用于污水處理的曝氣塔，包括塔殼體、設置在塔殼體內部的塔板、設置在塔上部的抽氣口、進液口和設置在塔下部的多個對稱的進氣口、出液口，設置在塔殼內部的上方的液體分布器和下方的氣體分布器。該實用新型即采用曝氣氧化的方法，具有能耗低且溶氧效率高，工藝設備簡單，改進處理成本效率等優點。該實用新型的氧化效率相比其它方法已經達到了較高的水平，但由于空氣本身的氧化能力較弱，使得污水處理需氣量大，并且存在氧化不夠徹底的問題。此外，在一般情況下，污水與空氣的曝氣氧化反應的速率是十分有限的，這也就致使一定量的污水要在曝氣塔內反應相當長的時間才能達到預期的排放指標，即污水處理的效率比較低，污水處理的成本也很難降下來，不便于推廣使用。

　　發明內容

　　為解決以上不足，本發明提供一種高速率工業污水曝氣氧化處理裝置，該裝置能夠在同等條件下，大大提高空氣氧化能力和空氣利用率，增加污水曝氣氧化深度，提高污水處理的效率，進一步降低處理成本。

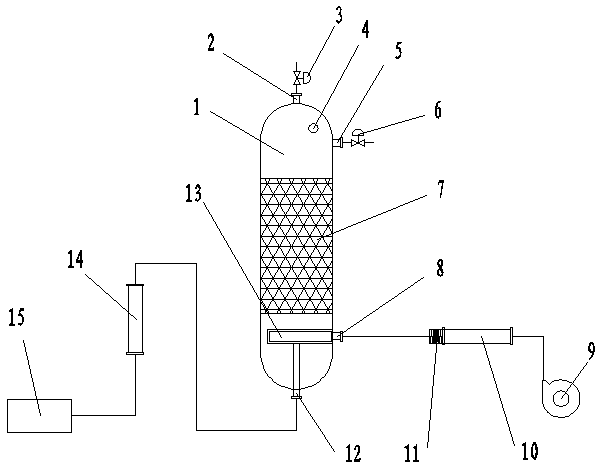

　　本發明采用以下技術方案：一種高速率工業污水曝氣氧化處理裝置，包括罐體、水提升泵、微納米氣泡發生器和空壓機，所述罐體為桶狀結構，所述罐體頂部設置液位控制器、出水口和出氣口，底部設置進水口和進氣口，中部設置填料層，所述出水口設置出水調節閥，所述出氣口設置出氣調節閥，所述進水口與水提升泵相連，所述進氣口與空壓機連接，所述罐體的上口封閉，所述罐體內部底端設置微納米氣泡發生器，所述微納米氣泡發生器分別與進水口、進氣口相連，所述進氣口與空壓機之間設置氣體加熱器。

　　所述進水口與水提升泵之間設置液體加熱器。

　　所述液體加熱器前端設置螺旋攪拌器。

　　本發明的有益效果是：本發明設置于進氣口與空壓機之間的氣體加熱器，將空壓機壓縮輸入罐體的空氣加熱，即提高了參加氧化反應的空氣分子的活性，大幅度提高了空氣的氧化能力和空氣利用率。設置于進水口與水提升泵之間的液體加熱器可以通過將待處理的污水進行一定的加熱，使污水中的水分子活性增加，進一步提高曝氣氧化反應的效率。所述液體加熱器前端設置的螺旋攪拌器，即可將待處理污水中的大顆粒雜質進一步細化，又可以提高水分子活性，使后續的氧化反應更加徹底。此外，本發明設置在罐體內的微納米氣泡發生器，可以使污水中的氣泡變得又細又密，使污水與氣泡可以更加密集的混合，罐體采用上下口封閉的結構，可以方便的通過調節液位控制器、出水調節閥和出氣調節閥，為污水的曝氣氧化反應提供充足的壓力環境。本發明在同等條件下，可以使污水處理時間縮短60%以上，使空氣的利用率提高一半以上，大大提高了曝氣氧化的效率與時間。
