申請日2013.12.11

　　公開(公告)日2014.07.09

　　IPC分類號C02F1/48; C02F5/00

　　摘要

　　一種除垢殺菌的水處理器，關鍵是：所述的水處理器包括主機、輔機，輔機包括中空的內殼、盤繞在內殼外壁上與主機連接的線圈、設置在線圈外圍與內殼固定連接的絕緣外殼。技術效果是在輔機的空腔內形成直流電場，對流經輔機空腔的水起到殺菌抑制細菌生長的作用，并且可以增加水的溶解率，使得雜質不易析出，達到除垢的目的，從而可以縮短加熱時間，節約能源，日常生活用水和工業用水通過水處理器處理后，在應用中可直接節約能源5～10%左右，間接節約能源10%左右。主機上設置有電源開關按鈕、電源指示燈、工作狀態指示燈，使用方便，并且可以實時觀察水處理器的工作狀態，一旦出現問題可以及時采取相應的措施。

　　權利要求書

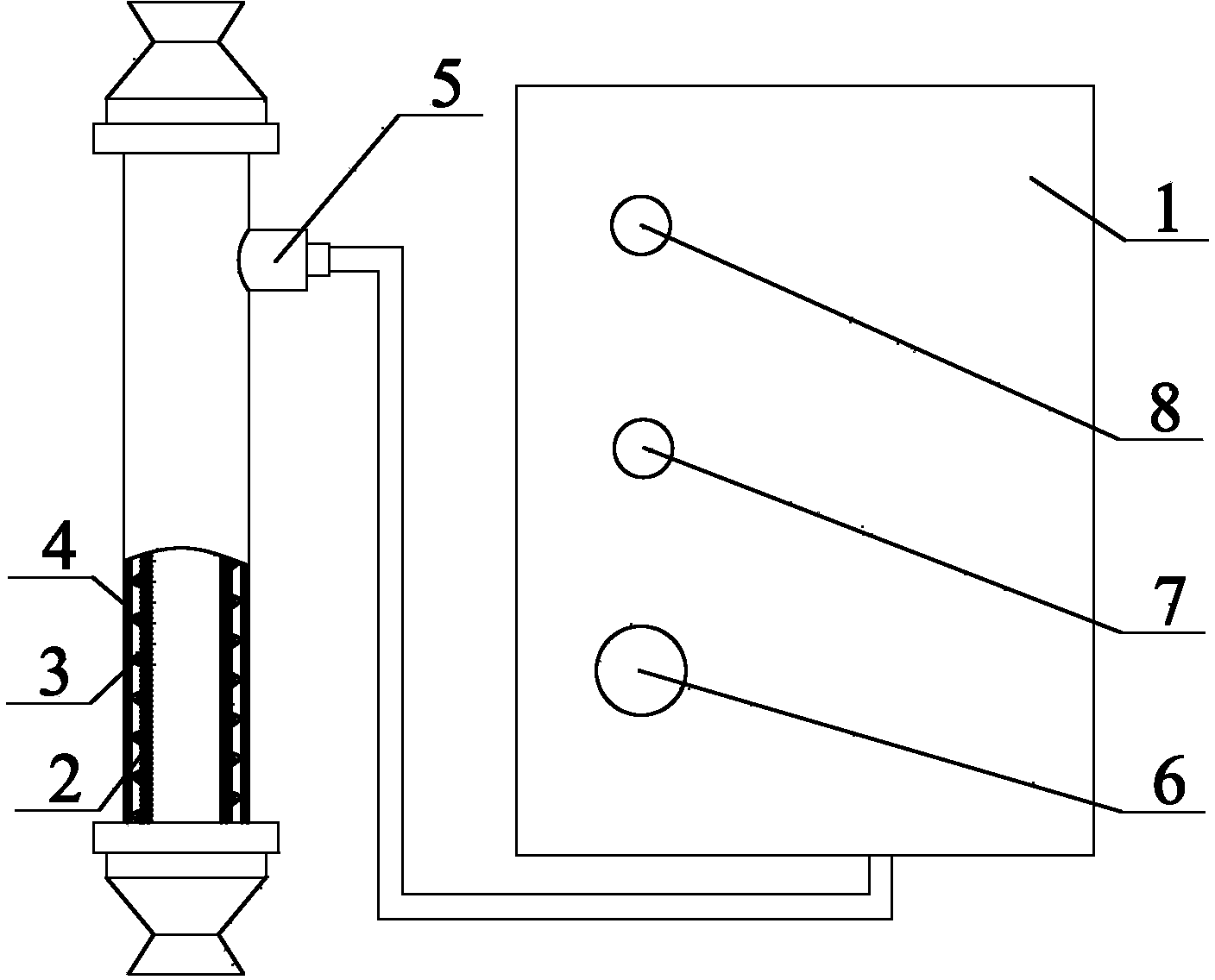

　　1.一種除垢殺菌的水處理器，其特征在于：所述的水處理器包括主機 (1)、輔機，輔機包括中空的內殼(2)、盤繞在內殼(2)外壁上與主機(1) 連接的線圈(3)、設置在線圈(3)外圍與內殼(2)固定連接的絕緣外殼 (4)。

　　2.根據權利要求1所述的一種除垢殺菌的水處理器，其特征在于：所 述的絕緣外殼(4)的側壁上設置有電源線接口(5)，線圈(3)借助電源 線接口(5)與主機(1)連接。

　　3.根據權利要求1所述的一種除垢殺菌的水處理器，其特征在于：所 述的主機(1)上設置有電源開關按鈕(6)、電源指示燈(7)、工作狀態指 示燈(8)。

　　4.根據權利要求1所述的一種除垢殺菌的水處理器，其特征在于：所 述的絕緣外殼(4)的外表面設置有防腐層。

　　5.根據權利要求4所述的一種除垢殺菌的水處理器，其特征在于：所 述的防腐層的厚度為0.3～0.5mm。

　　6.根據權利要求5所述的一種除垢殺菌的水處理器，其特征在于：所 述的防腐層的厚度為0.4mm。

　　說明書

　　一種除垢殺菌的水處理器

　　技術領域

　　本實用新型屬于水處理設備技術領域，涉及到一種水處理器，特別是 一種除垢殺菌的水處理器。

　　背景技術

　　目前生活中離不開水，尤其是在北方缺水的城市中，自來水廠處 理過的水會存在有害化學物質，多種細菌，以及其它雜質，水在運輸、 加溫、降溫等形態轉換過程中，雜質容易析出，從而形成水垢，形成 水垢后想清除就會變得非常麻煩，需要將設備拆卸或更換，造成能源 的浪費。在日常飲用、供暖、工業中都涉及到水的運輸及加熱，所以 如何能夠更好地除垢殺菌是本領域技術人員一直關注的焦點。

　　發明內容

　　本實用新型為了克服現有技術的缺陷，設計了一種除垢殺菌的水處理 器，可以起到殺菌抑制細菌生長的作用，并且可以增加水的溶解率， 使得雜質不易析出，達到除垢的目的，從而可以縮短加熱時間，節約 能源，日常生活用水和工業用水通過水處理器處理后，在應用中可直 接節約能源5～10%左右，間接節約能源10%左右。

　　本實用新型所采用的具體技術方案是：一種除垢殺菌的水處理器，關 鍵是：所述的水處理器包括主機、輔機，輔機包括中空的內殼、盤繞在內 殼外壁上與主機連接的線圈、設置在線圈外圍與內殼固定連接的絕緣外殼。

　　本實用新型的有益效果是：線圈與主機配合，在輔機的空腔內形成直 流電場，對流經輔機空腔的水起到殺菌抑制細菌生長的作用，并且可以 增加水的溶解率，使得雜質不易析出，達到除垢的目的，從而可以縮 短加熱時間，節約能源，日常生活用水和工業用水通過水處理器處理 后，在應用中可直接節約能源5～10%左右，間接節約能源10%左右。 絕緣外殼由高度絕緣材料制作而成，提高了水處理器的安全性和可靠 性。主機上設置有電源開關按鈕、電源指示燈、工作狀態指示燈，使用方 便，并且可以實時觀察水處理器的工作狀態，一旦出現問題可以及時采取 相應的措施。絕緣外殼的外表面設置有防腐層，可以減輕絕緣外殼的腐 蝕程度，延長絕緣外殼的使用壽命。
