申請日2013.12.11

　　公開(公告)日2014.03.26

　　IPC分類號C02F11/12

　　摘要

　　本發明公開了二效蒸發污泥干化系統，包括：依次連接的進泥管、污泥混合倉、一效蒸發器、中間循環泵、二效蒸發器、循環泵、離心分離機、脫油器、干污泥倉;二效蒸發器的頂部通過污泥蒸汽管與一效蒸發器側壁的蒸汽進口連接，二效蒸發器內的換熱管蒸汽進口通過管道連接蒸汽鍋爐。干化方法步驟包括：第一，泥-油混合步驟;第二，多效蒸發步驟;第三，油-固分離步驟;第四，冷凝水與油分離步驟。本發明具有通過污泥與油混合進行多效蒸發，自動化程度高，污泥干化速度快，油可以反復利用，處理過程中不產生廢氣，有效避免二次廢氣污染產生的特點。

　　權利要求書

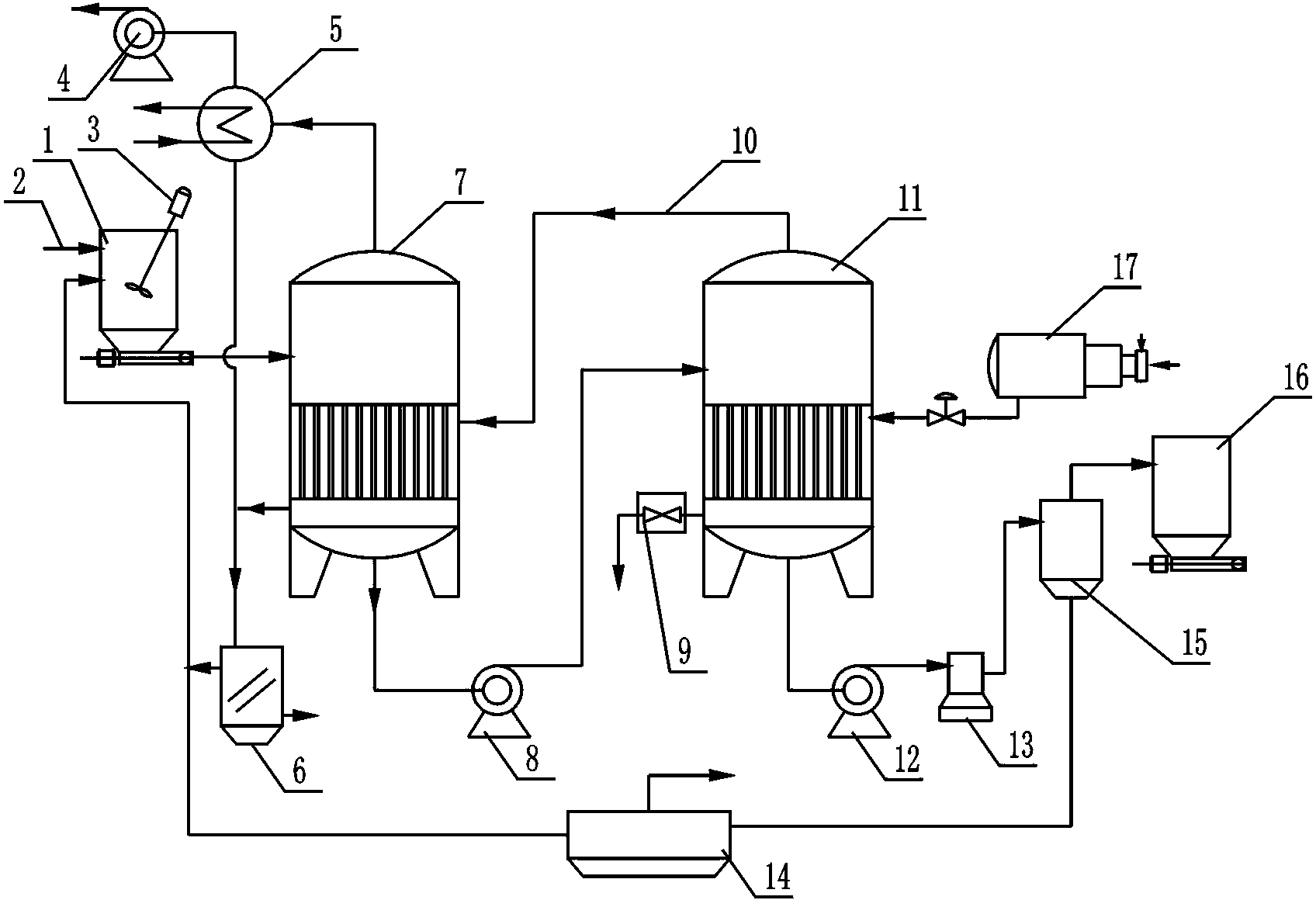

　　1.二效蒸發污泥干化系統，包括：依次連接的進泥管(2)、污泥混合倉(1)、一效蒸發器(7)、中間循環泵(8)、二效蒸發器(11)、循環泵(12)、離心分離機(13)、脫油器(15)、干污泥倉(16);其特征在于：所述二效蒸發器(11)的頂部通過污泥蒸汽管(10)與一效蒸發器(7)側壁的蒸汽進口連接，二效蒸發器(11)內的換熱管蒸汽進口通過管道連接蒸汽鍋爐(17);所述脫油器(15)底部通過管道與油回收裝置(14)連接，油回收裝置(14)的回油管與污泥混合倉(1)連接。

　　2.根據權利要求1所述的二效蒸發污泥干化系統，其特征在于：所述污泥混合倉(1)設置有攪拌機(3)。

　　3.根據權利要求1所述的二效蒸發污泥干化系統，其特征在于：所述一效蒸發器(7)的頂部通過管道依次與蒸汽換熱裝置(5)及真空泵(4)連接。

　　4.一種使用權利要求1-3任一項的二效蒸發污泥干化系統的干化方法，其特征在于：包括以下步驟：第一，泥-油混合步驟，污泥與油在污泥混合倉(1)中混合;第二，多效蒸發步驟，泥-油混合物在一效蒸發器(7)和二效蒸發器(11)中蒸發水分;第三，油-固分離步驟，蒸發后的泥-油混合物在離心分離機(13)及脫油器(15)中分離產品干污泥;第四，冷凝水與油分離步驟，在油水分離器(6)中進行冷凝水與油分離操作。

　　說明書

　　二效蒸發污泥干化系統及干化方法

　　技術領域

　　本發明涉及二效蒸發污泥干化系統及干化方法，屬于環保污泥處理技術領域。

　　背景技術

　　隨著城市工業廢水與生活污水的排放量日益增多，城市污水處理率也逐年提高，城市污水處理廠的污泥產量也急劇增加。污水處理廠要排放大量的剩余污泥，數量巨大的污泥需要做進一步處理，如果污泥得不到合理處理，將造成二次污染。一般的城市生活污水廠或廢水廠均產生大量生活污泥，通常的污泥處理方法是：將生活污泥經壓濾后，其含水率通常在80% 左右，高含水率的污泥大多用于填埋、高溫堆肥等，這就容易造成新的環境污染。而污泥的焚燒處理是最徹底的污泥解決方案，但含水率高的污泥不能直接焚燒，必須先進行脫水、干化或添加燃燒輔料,一般污泥焚燒前均要先進行干化。污水污泥的處理處置費用較高，在污水處理廠的全部建設費用中，用于處理污泥的占五分之一以上，污水污泥的成分很復雜，除含有大量的水分外，還含大量有用資源，目前對于城市污泥處理方法有多種，一般有填埋、焚燒和綜合利用，但在資源化利用之前，需對污泥進行預處理，進行調理，包括濃縮、脫水、干燥。經過干化后的污泥，可運用于土地改良，建材利用等。如何降低污泥的含水率，降低在脫水的能耗，在干化過程中還應避免二次污染產生，這是污泥處理的重要任務。

　　發明內容

　　本發明的目的在于提供二效蒸發污泥干化系統及干化方法，具有通過污泥與油混合進行多效蒸發，自動化程度高，污泥干化速度快，油可以反復利用，處理過程中不產生廢氣，有效避免二次廢氣污染產生的特點。

　　本發明的目的通過下述技術方案實現：二效蒸發污泥干化系統，包括：依次連接的進泥管、污泥混合倉、一效蒸發器、中間循環泵、二效蒸發器、循環泵、離心分離機、脫油器、干污泥倉;其特征在于：所述二效蒸發器的頂部通過污泥蒸汽管與一效蒸發器側壁的蒸汽進口連接，二效蒸發器內的換熱管蒸汽進口通過管道連接蒸汽鍋爐;所述脫油器底部通過管道與油回收裝置連接，油回收裝置的回油管與污泥混合倉連接。

　　所述污泥混合倉設置有攪拌機。

　　所述一效蒸發器的頂部通過管道依次與蒸汽換熱裝置及真空泵連接。

　　本污泥干化系統的干化方法步驟包括：第一，泥-油混合步驟，污泥與油在污泥混合倉中混合;第二，多效蒸發步驟，泥-油混合物在一效蒸發器和二效蒸發器中蒸發水分;第三，油-固分離步驟，蒸發后的泥-油混合物在離心分離機及脫油器中分離產品干污泥;第四，冷凝水與油分離步驟，在油水分離器中進行冷凝水與油分離操作。

　　綜上所述，本發明的有益效果是：具有通過污泥與油混合進行多效蒸發，自動化程度高，污泥干化速度快，泥-油混合物易于通過泵輸送，泥-油混合物與器壁摩擦減小，在一效蒸發器和二效蒸發器中能方便與換熱管管壁進行熱交換，污泥中水分被蒸發油可以反復利用;本發明采用全封閉系統，裝置在處理過程中不產生廢氣，有效避免二次廢氣污染產生的特點，干化后污泥能到達資源化利用的要求。
