申請日2013.12.10

　　公開(公告)日2014.03.26

　　IPC分類號C02F9/12; C02F1/461; C02F1/32

　　摘要

　　本發明公開一種電化水集成綜合水處理設備，包括一級強磁化器、至少一組二級電解水反應器、三級過濾器以及四級紫外線殺菌器，上述各級設備通過管道依次連通。本發明屬于物理方法滅菌、藻綜合技術的集成創新，水經設備多級殺菌、滅藻處理后有效殺滅水體中的病毒和細菌、藻類，確保水質“健康”，處理后的水因為強氧化劑的存在保證了其持續殺菌、消毒、滅藻的功能。設備廣泛應用于水產養殖的魚卵孵化提高孵化率，水產養殖用水處理和鮮活魚凈養以及水產食品加工消毒滅菌方面，推動了養殖產業持續健康發展，從源頭開始確保水產食品安全，為人們提供安全無污染的食品。

　　權利要求書

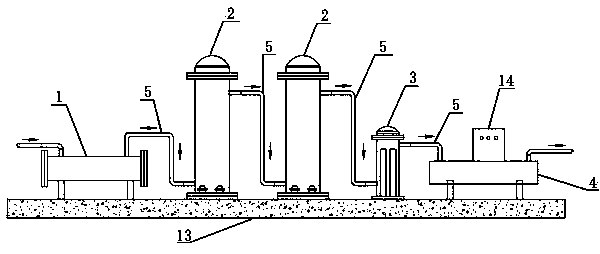

　　1.一種電化水集成綜合水處理設備，其特征在于：包括一級強磁化器(1)、至少一組二級電解水反應器(2)、三級過濾器(3)以及四級紫外線殺菌器(4)，上述各級設備通過管道(5)依次連通。

　　2.根據權利要求1所述的電化水集成綜合水處理設備，其特征在于：所述二級電解水反應器(2)包括反應器罐體(6)以及置于反應器罐體(6)內的電極板組，在所述反應器罐體(6)下部設置有液體入口(10)，其頂部設置有液體出口(11)，在所述反應器罐體(6)上部設置有電源線接入口(12)，所述電極板組由至少兩個陽極板(7)和至少兩個陰極板(8)組成，所述陽極板(7)和陰極板(8)交替式排列且平行布置，所述陽極板(7)和陰極板(8)分別通過對應的螺桿(9)連接，相鄰的陽極板(7)和陰極板(8)之間間距為1～4cm。

　　3.根據權利要求2所述的電化水集成綜合水處理設備，其特征在于：所述二級電解水反應器(2)為兩組且相互通過管道(5)串聯，單個二級電解水反應器的反應時間為3分鐘，所述反應器罐體(6)尺寸為DN300×1200，所述電極板組由四塊陽極板(7)和四塊陰極板(8)組成，所述相鄰的陽極板(7)和陰極板(8)之間間距為2 cm。

　　4.根據權利要求3所述的電化水集成綜合水處理設備，其特征在于：所述陽極板(7)采用鈦基貴金屬涂層電極板，陰極板(8)采用純鈦板材質。

　　5.根據權利要求4所述的電化水集成綜合水處理設備，其特征在于：所述管道(5)采用食品級PVC供水管道。

　　6.根據權利要求1至5中任意一項所述的電化水集成綜合水處理設備，其特征在于：所述一級強磁化器(1)、二級電解水反應器(2)、三級過濾器(3)以及四級紫外線殺菌器(4)均集成設置在撬體(13)上。

　　7.根據權利要求6所述的電化水集成綜合水處理設備，其特征在于：所述二級電解水反應器(2)和四級紫外線殺菌器(4)分別與控制柜(14)連接，所述二級電解水反應器(2)所需電壓、電流由控制系統進行調節。

　　說明書

　　一種電化水集成綜合水處理設備

　　技術領域

　　本發明涉及養殖工程裝備和食品加工設備領域，特別涉及一種采用物理方 法滅菌、藻綜合技術的集成創新、配套組裝，實現“資源節約、環境有好”的 電化水集成綜合水處理設備。

　　背景技術

　　電化水是在二槽隔膜式電化槽中電化一定濃度的電化質溶液后，在陽極生 成具有氧化能力的酸性電化水，在陰極生成具有還原能力的堿性電化水。酸性 電化水具有廣譜、高效、安全無害的特點，能夠快速殺滅各種病原菌且殺菌效 果優于傳統殺菌方式。但酸性電化水具有腐蝕性，酸性水設備價格昂貴、出水 量小其核心部件離子交換膜為消耗品，使用過程中容易堵塞嚴重時造成隔膜損 壞，需定期更換且更換成本高。酸性電化水存放要求嚴格，光照、氣密性等都 會影響其殺菌作用的有效性。強酸性電化水具有較強的腐蝕性，同時反映過程 中會產生大量利用價值較低的副產物堿性水。

　　發明內容

　　本發明的目的在于：針對上述存在的技術問題，提供一種多重復合殺菌、 滅藻，使處理后的水具有持續殺菌和抑制細菌生長效果的電化水集成綜合水處 理設備。

　　本發明的技術方案是這樣實現的：一種電化水集成綜合水處理設備，其特 征在于：包括一級強磁化器、至少一組二級電解水反應器、三級過濾器以及四 級紫外線殺菌器，上述各級設備通過管道依次連通。

　　本發明所述的電化水集成綜合水處理設備，其所述二級電解水反應器包括 反應器罐體以及置于反應器罐體內的電極板組，在所述反應器罐體下部設置有 液體入口，其頂部設置有液體出口，在所述反應器罐體上部設置有電源線接入 口，所述電極板組由至少兩個陽極板和至少兩個陰極板組成，所述陽極板和陰 極板交替式排列且平行布置，所述陽極板和陰極板分別通過對應的螺桿連接， 相鄰的陽極板和陰極板之間間距為1～4cm。

　　本發明所述的電化水集成綜合水處理設備，其所述二級電解水反應器為兩 組且相互通過管道串聯，單個二級電解水反應器的反應時間為3分鐘，所述反 應器罐體尺寸為DN300×1200，所述電極板組由四塊陽極板和四塊陰極板組成， 所述相鄰的陽極板和陰極板之間間距為2cm。

　　本發明所述的電化水集成綜合水處理設備，其所述陽極板采用鈦基貴金屬 涂層電極板，陰極板采用純鈦板材質。

　　本發明所述的電化水集成綜合水處理設備，其所述管道采用食品級PVC供 水管道。

　　本發明所述的電化水集成綜合水處理設備，其所述一級強磁化器、二級電 解水反應器、三級過濾器以及四級紫外線殺菌器均集成設置在撬體上。

　　本發明所述的電化水集成綜合水處理設備，其所述二級電解水反應器和四 級紫外線殺菌器分別與控制柜連接，所述二級電解水反應器所需電壓、電流由 控制系統進行調節。

　　本發明屬于物理方法滅菌、藻綜合技術的集成創新，水經設備多級殺菌、 滅藻處理后有效殺滅水體中的病毒和細菌、藻類，確保水質“健康”，處理后的 水因為強氧化劑的存在保證了其持續殺菌、消毒、滅藻的功能。設備廣泛應用 于水產養殖的魚卵孵化提高孵化率，水產養殖用水處理和鮮活魚凈養以及水產 食品加工消毒滅菌方面，推動了養殖產業持續健康發展，從源頭開始確保水產 食品安全，為人們提供安全無污染的食品。
