申請日2013.12.11
公開(公告)日2015.09.09
IPC分類號C02F1/04; C10G31/10; C02F11/14
摘要
本發明公開了一種用于除去結合水和非結合水的處理石油/粗污泥的方法，從而有助于回收約96wt%-100wt%范圍的非揮發物的游離產品烴以及渾濁度至少低于20NTU的非結合水。處理污泥的方法有助于回收幾乎約100%的溶劑以及約99wt%-100wt%范圍的全部結合水。該處理污泥的方法有助于回收約94wt%-99wt%范圍的游離水。該處理污泥的方法也有助于回收在所述方法中重復使用的溶劑。本發明進一步公開了一種處理包含水、固體、鹽以及含量小于10,000ppm的有限烴的廢油的方法，用于通過有效且經濟可行的方式由其來回收有用的水。該處理廢油的方法能夠在90wt%-99wt%的范圍降低其渾濁度。
權利要求書
1.一種處理污泥混合物的方法，所述污泥混合物中具有含結合水、非結合水、溶解和未溶解固體的烴類，所述處理污泥混合物的方法包括以下步驟：
a) 在第一離心機中分離污泥混合物，污泥混合物分成不同的組分，所述第一離心機是間歇式離心機或多程離心機，所述離心機形成了粘稠烴層、廢油層和自由流動烴層;
b) 在第一脫鹽機中使來自步驟a)的粘稠烴層脫鹽，任選地，接著在基于加熱的低揮發物汽提容器中對其處理以從其中除去低沸點液體烴的蒸汽;
c) 在第一冷凝器中冷凝來自步驟b)的低沸點液體烴的蒸汽以獲得低沸點液體烴以及水供使用;
d) 任選地在第二脫鹽機中將來自集團收集中心的粗烴脫鹽，以獲得脫鹽的粗產品并除去含結合水的烴層，接著將含結合水的烴層與來自第一離心機的粘稠烴層相混合;
e) 在第三脫鹽機中將來自步驟a)的自由流動烴層脫鹽以從其中完全除去鹽;

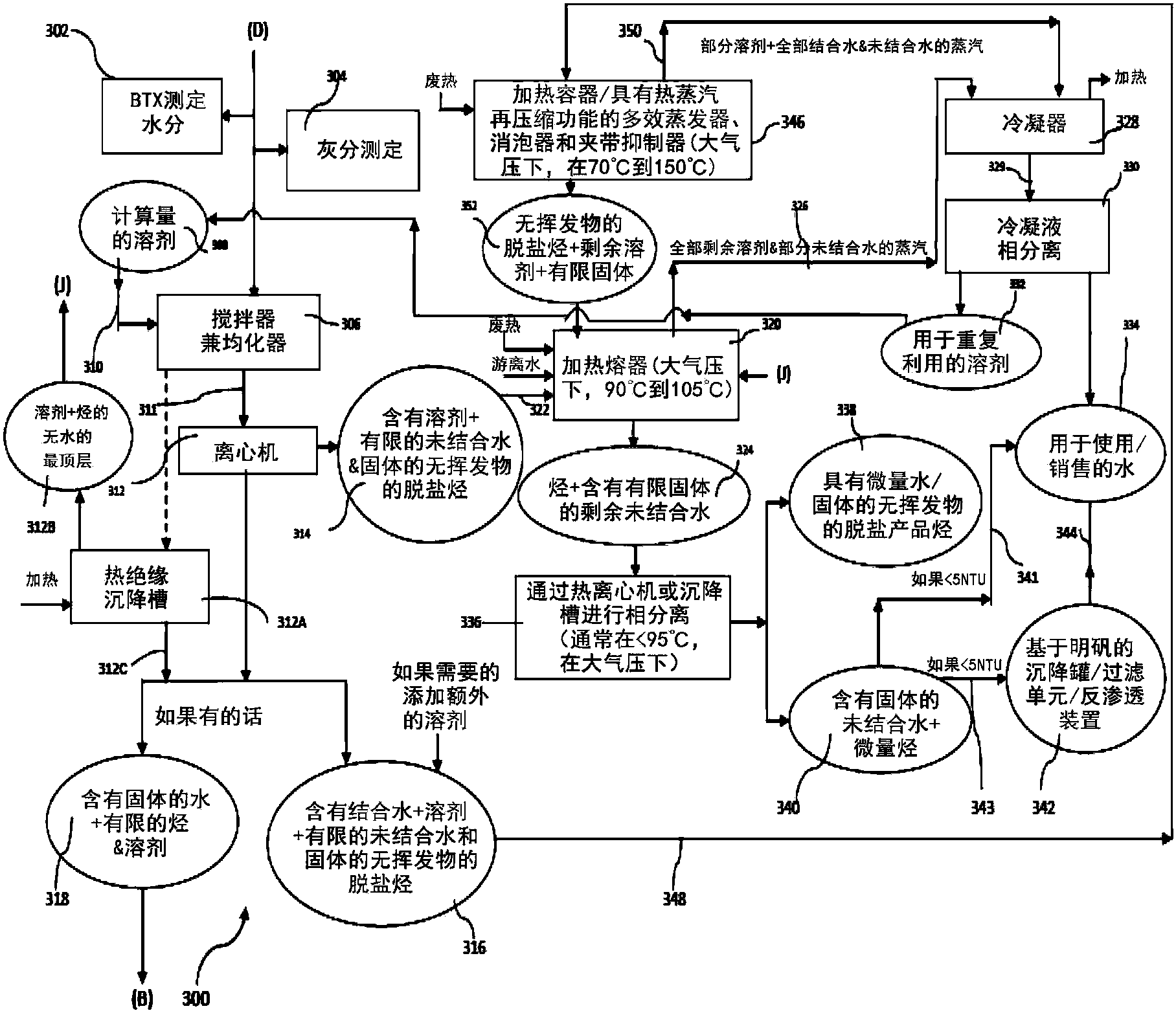

f) 在均化器中通過加入第一預定量的溶劑均化來自步驟b)的粘稠烴層，以形成無揮發物的非粘稠均化流;
g) 對來自步驟f)的非粘稠均化流進行BTX和灰分測試，接著在攪拌器兼均化器中對其處理，從而根據BTX和灰分測試結果向其中加入第二預定量的溶劑;
h) 在第二離心機中分離來自步驟g)的非粘稠均化流以從其中分離結合水占主導的烴流、非結合水占主導的或無水的烴流和廢油;
i) 任選地，在熱絕緣沉降槽中處理來自步驟g)的非粘稠均化流以從其中除去無水的溶劑以及烴;
j) 在第一加熱容器中加熱非結合水占主導的或無水的烴流，從而任選地向其中加入預定量的游離水，所述第一加熱容器在第一預定溫度范圍運行，從而其中形成第一殘留相和第一蒸汽相;
k) 在第二加熱容器于第二溫度范圍加熱來自步驟h)的結合水占主導的烴流，從而任選地向其中加入第三預定量的額外溶劑，第二加熱容器中形成第二殘留相和第二蒸汽相;
l) 在熱離心機中于第二預定溫度離心來自步驟j)的第一殘留相以獲得約96wt%-100wt%范圍的無揮發物的脫鹽產品烴以及非結合水，所述非結合水的渾濁度至少低于 20NTU;
m) 在第一加熱容器中處理來自步驟k)的第二殘留相;和
n)通過第二冷凝器冷凝來自步驟j)的第一蒸汽相以及來自步驟k)的第二蒸汽相以獲得幾乎100%的溶劑，結合水范圍約為99wt%-100wt%，其中通過整個工藝收集約94wt%-100wt%的游離水，溶劑在所述工藝中被重復使用。
2.根據權利要求1所述的處理污泥混合物的方法，其中第一離心機大幅降低了具有結合水的污泥混合物的總量，這有助于利用減少的費用和時間在所述方法的下游工藝中進一步處理。
3.根據權利要求1所述的處理污泥混合物的方法，其中自由流動烴層約41wt%，通常具有3,864ppm的水和0.88wt%的灰分，熱值為10,635 kcal/kg。
4.根據權利要求1所述的處理污泥混合物的方法，其中粘稠烴層具有至少42.21wt%的水，通常具有8.61wt%的灰分，熱值為5,210 kcal/kg。
5.根據權利要求1所述的處理污泥混合物的方法，其中，第一離心機通過延長污泥的停留時間段增強了污泥中存在的組分間的分離，從而逐漸改變了粘稠烴層后面能夠收集廢油的間歇式離心機每分鐘的轉速。
6.根據權利要求1所述的處理污泥混合物的方法，其中第一脫鹽機、第二脫鹽機和第三脫鹽機保留來自不同過程流的烴質量，從而提高了其商業價值。
7.根據權利要求1所述的處理污泥混合物的方法，其中，第一脫鹽機、第二脫鹽機和第三脫鹽機防止相同工藝不必要的重復，這些工藝在集團收集中心進行，用于從原油中除去結合水和非結合水以在原油脫鹽后再次進入煉油廠。
8.根據權利要求1所述的處理污泥混合物的方法，其中，第一脫鹽機、第二脫鹽機和第三脫鹽機防止在煉油廠中水進入到不同產品烴蒸汽中，從而防止污泥聚集在所述工藝的下游和煉油廠之后使用的容器中。
9.根據權利要求1所述的處理污泥混合物的方法，其中，第一脫鹽機、第二脫鹽機和第三脫鹽機允許集團收集中心去分配無鹽的原油并不必要擔心含結合水的原油的處置或處理。
10.根據權利要求1所述的處理污泥混合物的方法，其中，第一脫鹽機、第二脫鹽機和第三脫鹽機防止了輸送期間管線和儲罐腐蝕的可能。
11.根據權利要求1所述的處理污泥混合物的方法，其中，基于加熱的汽提容器從粘稠烴層中分離低揮發物，以防止在所述方法的下游除去結合水與溶劑期間共蒸餾低揮發物和溶劑。
12.根據權利要求1所述的處理污泥混合物的方法，其中從烴層中除去結合水能夠從其中除去重金屬、灰分和鹽，以有效改善商業價值。
13.根據權利要求1所述的處理污泥混合物的方法，其中BTX和灰分測試有助于確定在所述方法中加入的溶劑的最佳數量。
14.根據權利要求1所述的處理污泥混合物的方法，其中考慮到粘度，所述溶劑降低了粘度以從非粘稠均化流的最頂層中除去結合水。
15.根據權利要求1所述的處理污泥混合物的方法，其中所述溶劑有助于均化污泥，這反過來有助于取樣和準確確定水和灰分含量。
16.根據權利要求1所述的處理污泥混合物的方法，其中在所述方法中僅僅在烴的粘稠部分加入溶劑，這大體上降低了所述方法中溶劑的總體使用。
17.根據權利要求1所述的處理污泥混合物的方法，其中溶劑選自由苯、甲苯，二甲苯以及相似的水的共沸物組成的組中。
18.根據權利要求14所述的處理污泥混合物的方法，其中所述溶劑從最頂層除去結合水，并對所述最高層中產品烴流產生最小可能的熱損失。
19.根據權利要求1所述的處理污泥混合物的方法，其中溶劑流和第二離心機在室溫下從粘稠烴層交替地除去主要的結合水。
20.根據權利要求1所述的處理污泥混合物的方法，其中溶劑降低了結合水的沸點。
21.根據權利要求1所述的處理污泥混合物的方法，其中為了完全除去結合水，溶劑的加入量范圍約為污泥中水存在量的1.8-100倍。
22.根據權利要求1所述的處理污泥混合物的方法，其中為了在最低溫度完全除去結合水，保留溶劑使得溶劑與烴的重量比最小范圍為2.00-6.00。
23.根據權利要求1所述的處理污泥混合物的方法，其中第一加熱容器的第一預定溫度范圍約90-105℃。
24.根據權利要求1所述的處理污泥混合物的方法，其中，熱離心機的溫度范圍約為80-94℃。
25.根據權利要求1所述的處理污泥混合物的方法，其中，熱離心機是熱沉降槽，其保證充分降低烴的粘稠度，因此使其中的游離水經過一段預定時間后沉降。
26.根據權利要求25所述的處理廢油的方法，其中，所述熱沉降槽在高壓下運行以增加運行溫度范圍，供進一步降低烴的粘稠度，從而有助于更快地除去游離水而不導致其中的水沸騰。
27.根據權利要求1所述的處理污泥混合物的方法，其中，第二加熱容器優選是多效蒸發器，優選具有熱蒸汽的再壓縮，以避免產品烴流的熱裂解。
28.根據權利要求1所述的處理污泥混合物的方法，其中第二加熱容器包括消泡器和夾帶物分離器，以避免冷凝液中的烴夾帶。
29.根據權利要求1所述的處理污泥混合物的方法，其中第一加熱容器包括消泡器和夾帶物分離器，以避免冷凝液中的烴夾帶。
30.根據權利要求1所述的處理污泥混合物的方法，其中第二加熱容器保持加熱的控制速率，具有剩余溶劑與脫水的烴的最佳比例，以從烴中完全除去結合水。
31.根據權利要求1所述的處理污泥混合物的方法，其中獲得的結合水是高質量的可用水，它需要最小的處理以被用作飲用水。
32.根據權利要求1所述的處理污泥混合物的方法，其中第一和第二加熱容器具有廢熱以降低所述方法中的能量成本。
33.一種預處理廢油的方法，所述廢油含有水、固體、鹽和烴，它們的含量大于10,000ppm且含有或不含有結合水，所述預處理廢油的方法包括如下步驟：
a)在第一沉降槽中供給廢油進行相分離，從而形成含有或不含有鹽的基本上無非結合水的烴層、水占主導的烴層以及烴含量小于10,000ppm的廢油層;
b)在第二沉降槽中通過向其中加入預定量的明礬來處理水占主導的層，第二沉降槽形成基本上無非結合水的烴層、凝膠狀的含油層和烴含量小于10,000ppm的含明礬廢油;
c)任選地，在第三離心機中通過向其中加入預定量的溶劑，將來自步驟b)的凝膠狀含油層分離，所述第三離心機形成含明礬的溶劑層以及涂覆烴的固體，含明礬的溶劑層在所述方法中加入到第一加熱容器中。
34.一種處理廢油的方法，所述廢油含有水、固體、鹽和有限的烴，其含量小于10,000ppm且含有或不含有結合水，所述處理廢油的方法包括如下步驟：
a) 通過第四離心機離心廢油以通過連接薄頂層中存在的大部分油而獲得低渾濁度的廢油;
b) 在高速剪切力混合器通過加入溶劑處理來自步驟a)的上述廢油以形成混合物，接著在第五離心機中離心，以獲得水主導的烴層以及溶劑占主導的烴層;
c) 針對溶劑占主導的烴層中的結合水對來自步驟b)的溶劑占主導的烴層進行BTX和灰分測試，接著在第三加熱容器和第四加熱容器中對其進行熱處理，所述第三容器中加入有預定量的溶劑，所述第四加熱容器中加入有預定量的游離水，第三加熱容器和第四加熱容器從液相中分離氣相，氣相中具有全部剩余的溶劑和部分游離水，液相中具有烴，所述烴含有限的固體、有限的鹽，游離水和明礬;
d) 通過在預定溫度運行的第六離心機分離來自步驟c)的液相，以將產品烴層與水層分離開，水層中具有有限的鹽、有限的固體和明礬;
e) 通過第一反向滲透裝置處理來自步驟d)的水層以由其獲得供使用的水和廢棄流;
f) 通過第三冷凝器對來自步驟c)的氣相冷凝以獲得高速剪切力混合器中重復使用的溶劑和供使用的水;
g) 在第五加熱容器中對來自步驟b)的水占主導的烴層進行加熱，以分離溶劑蒸汽，接著在第三冷凝器中對所述溶劑蒸汽冷凝以獲得供重復使用的溶劑和供使用的水，第五加熱容器生成基本上低渾濁度的液相，所述液相具有剩余的水、有限的烴、鹽和固體;
h) 在沉降槽中處理來自步驟g)的液相，接著向其中添加預定量的明礬，所述沉降槽中形成水占主導的明礬層和凝膠含油層;
i) 在過濾單元中對來自步驟h)的水占主導的明礬層進行過濾，過濾單元將水占主導的明礬層分離成過濾液流和剩余物流，過濾液流中具有水、明礬和鹽，剩余物流中具有濕的固體，包含微量的烴、鹽和明礬;
j) 在第二反向滲透裝置中處理來自步驟i)的過濾液流以由其回收可用的水;
k) 將來自步驟i)的剩余物流與凝膠含油層混合，接著在第一熱干燥器中對其干燥以獲得含有烴、明礬、固體和鹽的粘稠液體;
l) 在攪拌器兼脫油單元中通過向其中加入預定的溶劑來攪拌來自步驟k)的粘稠液體，接著通過第七離心機對其處理以獲得水層、濾餅層和溶劑層，因而向其中加入水，水層中具有明礬、鹽和有限的溶劑，濾餅層中具有含溶劑、有限的鹽和有限的明礬的脫油固體濾餅;
m) 在第六加熱容器中處理來自步驟l)的水層以獲得溶劑和水的蒸汽，接著通過第四冷凝器對其處理以獲得供重復使用的溶劑和供使用的水或者在所述方法中進一步處理;
n) 在第四加熱容器中處理來自步驟l)的溶劑層以由其回收溶劑;和
o) 在第二熱干燥器中處理來自步驟l)的濾餅層以通過冷凝器回收溶劑，第二熱干燥器生成干的脫油固體，其具有微量的明礬和鹽。
35.根據權利要求34所述的處理廢油的方法，其中第三加熱容器優選是多效蒸發器，其優選具有熱蒸汽壓縮，適用于避免產品烴的熱裂解。
36.根據權利要求34所述的處理廢油的方法，其中第三加熱容器的溫度范圍約70-150℃。
37.根據權利要求34所述的處理廢油的方法，其中第四加熱容器的溫度范圍約90-105℃。
38.根據權利要求34所述的處理廢油的方法，其中第五加熱容器的溫度范圍約90-105℃。
39.根據權利要求34所述的處理廢油的方法，其中第六離心機是熱離心機，其溫度范圍約80-94℃。
40.根據權利要求34所述的處理廢油的方法，其中第六離心機是熱沉降槽，其溫度范圍約80-94℃。
41.根據權利要求40所述的處理廢油的方法，其中熱沉降槽在高壓下運行，使得運行溫度進一步增加以降低烴的粘度，用于更快除去游離水而不導致其中存在的水沸騰。
42.根據權利要求34所述的處理廢油的方法，其中BTX和灰分測試有助于確定所述方法中加入的溶劑數量。
43.根據權利要求34所述的處理廢油的方法，其中溶劑選自由苯、甲苯、二甲苯和其他水的共沸物組成的組中。
44.根據權利要求34所述的處理廢油的方法，其中第一熱干燥器的溫度約108℃。
45.根據權利要求34所述的處理廢油的方法，其中第一反向滲透裝置除去明礬、鹽和固體以生成可用質量的水。
46.根據權利要求34所述的處理廢油的方法，其中第六加熱容器是蒸發器。
47.根據權利要求34所述的處理廢油的方法，其中第六加熱容器的溫度范圍為約90-105℃。
48.根據權利要求34所述的處理廢油的方法，其中第二熱干燥器的溫度約200℃。
49.根據權利要求34所述的處理廢油的方法，其中第三離心機有助于將溶劑和烴層以及凝膠含油層與廢油快速分離。
50.根據權利要求34所述的處理廢油的方法，其中在第二沉降槽中加入明礬中和表面電荷，它有助于通過絮凝和形成凝膠含油層快速分離烴。
51.根據權利要求34所述的處理廢油的方法，其中，第四離心機為多程離心機，其降低廢油的渾濁度數值到一有限值，超出該有限值離心機不能產生任何進一步的數值增加，原因是分散油滴的尺寸變化變得更窄，分散油滴的分布密度隨著平均游離路徑的增加而下降，隨著相之間極小的密度差，許多剩余的液滴帶電。
52.根據權利要求51所述的處理廢油的方法，其中當廢油的起始渾濁度極高時，第四離心機的空隙值變大。
53.根據權利要求51所述的處理廢油的方法，其中當?shù)谒碾x心機達到其限制值時，通過高剪切力混合器加入溶劑。
54.根據權利要求51所述的處理廢油的方法，其中通過引起液滴尺寸大的改變以及通過增加液滴的分布密度和增加油與水的密度差，溶劑的添加提高了離心機的運行范圍。
55.根據權利要求51所述的處理廢油的方法，其中在加入溶劑后第四離心機再次達到限值，在那時其中存在的剩余溶劑與游離水沸騰出來，溫度范圍約90℃-99℃。
56.根據權利要求34所述的處理廢油的方法，其中，當廢油的渾濁度低于90NTU時在第三沉降槽中加入明礬以對最細小的烴液滴放電并將其絮凝，從而降低渾濁度90%-99%。
57.根據權利要求34所述的處理廢油的方法，其中，加入明礬沉降本身是慢過程，但它可通過施加加熱來加快，因此明礬處理的有效性依賴于溫度和時間。
58.根據權利要求34所述的處理廢油的方法，其中，過濾單元將廢油的渾濁度降低到低于1NTU。
59.根據權利要求34所述的處理廢油的方法，其中，過濾單元的有效性大體上取決于過濾單元的過濾介質的孔徑和廢油中存在的烴的性質。
60.一種處理污泥混合物，包括分離的方法，所述方法包括以下步驟：
在離心機中分離包含烴、結合水和非結合水、鹽以及固體的污泥，以通過增加污泥在離心機中的停留時間破壞所存在組分之間的結合，從而形成具有結合水、鹽和固體的粘稠烴層，具有有限鹽和固體的自由流動烴層以及具有有限固體和鹽的游離水層，所述離心機通過緩慢增加其每分鐘的轉速?gòu)碾x心機中的背部向中部重新定位粘稠烴層，所述離心機緩慢減小容器垂直軸與其水平面之間的角度，從而逐漸減小角度但不允許所述角度變?yōu)?°。
61.根據權利要求60所述的處理方法，其中具有結合水的污泥混合物的數量減少，從而節省了進一步的處理成本和時間。
62.根據權利要求60所述的處理方法，其中離心機本身給出了大量可售的產品烴，即自由流動的烴。
63.一種利用離心機和溶劑的組合效果處理污泥混合物的方法，所述污泥混合物中包含結合水和非結合水、鹽和固體，所述處理方法包括以下步驟：
a) 在來自步驟a)的粘稠烴層中加入預定量的溶劑，接著將其混合，所述溶劑降低了粘稠烴層的粘度;
b) 在離心機中離心來自步驟a)的溶劑占主導的粘稠烴層以獲得溶劑和烴的大面積層，包含烴和結合水的層以及游離水層，所述離心機具有延長的停留時間以便其中得到更少的具有結合水的污泥;
c) 處理步驟b)中溶劑和烴的大面積層，用于通過在大氣壓下于90℃-99℃的溫度范圍通過沸騰游離水來回收溶劑。
64.根據權利要求63所述的處理方法，其中具有結合水的污泥混合物的質量降低，從而節省了進一步處理的成本和時間。
65.根據權利要求63所述的處理方法，其中該離心機產生了額外數量的可售產品烴即自由流動的烴。
說明書
原油、污泥和乳狀液的處理方法
技術領域
本發明涉及石油/粗污泥、乳狀液和廢油的處理方法。更具體地說， 本發明涉及一種從包含烴、結合水、非結合水、溶解和不溶解固體的石 油/粗污泥、乳狀液和廢油中除去結合水和非結合水的方法，以將其變成 不同純度的可售流體，特別地，該方法不局限于石油工業。
背景技術
石油原油從油井中出來，總是具有水、溶解和不溶解的固體和部分 含有結合水和非結合水的含硫化合物。該石油原油之后在石油企業的集 團收集中心(下文稱GCC)處理，其中，首先，石油原油脫硫，然后除 去非結合水以及不溶解的固體。然而，GCC不能除去結合水和溶解固體， 除非在使用破乳劑的情況下。據推測，因?yàn)樵兔擕}導致了額外形成具 有結合水的乳狀液，因此具有結合水的原油被運送至油井。
在將原油送至煉油廠之前，特別要求GCC從原油中除去硫及大部分 不溶解固體，并除去全部的水，以降低原油含油污水含量至低于 5000ppm。除去水的方法主要包括使原油沉降在沉降池中，其中形成了頂 層、中間層和底層。頂層包含純?cè)�，它們將被運送至煉油廠進行進一 步的處理。中間層包括含水乳狀液，其將被運送其至槽，在那里對其加 熱，經受高電壓振蕩電場，并任選使用破乳劑，其中的目的是以最短的 時間除去最多的水。底層通常包含具有不溶解固體的含油污水，其被稱 為廢油。作為一種污染物，通常通過管線將廢油運送至廢棄的油井中存 儲。
在煉油廠，原油的生產、運輸、儲存和煉制大多數會制造污泥。污 泥通常是一種油、水和固體緊密保持黏性的乳狀液，其中固體含量可以 寬泛地變化。每當油和水混合并攪拌時，就形成了污泥。在煉油廠，污 泥也形成在脫鹽設備中，其中用清水清洗原油以除去堿，其已經浸入海 水。此外，污泥產生在氫化裂解裝置、原油儲罐、廢油和API分離裝置 等中。通常情況下，每噸原油產生1.6kg污泥。按照1992年美國環保局 的報告，通過大型煉油廠，每年每個大煉油廠不可避免地產生大約30， 000噸油泥廢流。超過80%的污泥屬于環保局危險廢物號F037和F038。 在印度，每年產生超過2.62億噸(lac tonnes)污泥。
當通過傳送泵劇烈攪拌/剪切原油中的水時，污泥也會形成。由于污 泥比輕油重，它很容易沉淀在船舶荷載的底部，當在煉油廠泵出原油時， 需要從船舶中除去。除此之外，還具有槽污泥，其是固體層，隨著時間 積聚在船舶底部，并每5年左右除去一次。通常，60-M槽排出10億噸 (1,000MT)材料。該材料的約85%至90%形成重?zé)N，像石蠟、瀝青、 微晶蠟等。通常，使用高壓水噴射除去這種材料。污泥也產生在后期煉 油操作中。當重質液體燃料如LSHS或高爐燃油通過低速DG組件用于 發電時，形成了0.5wt%～1wt%的污泥。這些DG組件既可以基于陸地 也可以基于海洋。污泥也產生于廢油再生工廠中。污泥的形成是全世界 的一個大問題。
例如，德士古(2001年被雪佛龍收購)，在1964年至1990年的鉆 井作業后，將七百億升有毒石油污泥池遺棄在厄瓜多爾亞馬遜雨林，而 沒有任何的補救措施。這種污泥本身來自鉆井作業，而不是來自生產。 雪佛龍擁有處理污泥的專利技術，如美國專利號4,689,155中公開的。然 而，污泥仍然被倒入當?shù)厝速?lài)以飲用、洗澡和釣魚的小溪和河流中。人 們已經挖掘了超過900個露天的、未覆蓋的廢坑，這些廢坑仍然滲漏毒 素到地下。這種污泥含有像苯和多環芳烴的化學品。更糟糕的是，這種 傾倒是有意為之的，為了簡單行事并節約成本(每桶油節省大約3美元)。 該公司節省了13.2億美元，但它導致了30,000厄瓜多爾人受苦，他們中 的1400人死亡。到2080年，這可能會導致10,000以上的死亡人數。
以厄瓜多爾熱帶雨林的東部地區為例，這里曾經供養30,000人，但 土地本身已經成為有毒的，且水系統也被污染。幾乎任何一種來自這個 地區的食物都是不安全的食品，無論是人工養殖、馴化的、野外捕獲的 或是在水中的食物。當?shù)亟?jīng)濟和社區已經崩潰。十八年前，當?shù)厝颂崞?集體訴訟。損害賠償被評估為273億美元，當?shù)厝粟A得了訴訟，雪佛龍 公司被要求支付180億美元。雪佛龍沒有為這一環境災難承擔責任并進 行償付，而是拒絕支付，并展開前所未有的公關和游說活動，以避免不 得不收拾殘局。
以PDVSA為例，委內瑞拉國營石油公司。1999年8月，它在環境 責任上被處以15億美元。除其他事項外，其被要求清理含有來自油井的 受污染的污泥的15,000個油坑。僅憑這一點就花費了公司十億美元。迫 于來自法庭的壓力，傳統上忽視環境的該公司目前已經開始清理行動并 承諾將環保作為其最高目標。
以俄羅斯為例，其每年產生超過300萬噸的石油污泥，超過33%的 污泥來自油井。俄羅斯石油和天然氣工業是該國工業廢物積累的第三大 貢獻者。俄羅斯擁有7,000個廢棄的油井。它擁有416,000公里的輸油管 線，輸油管線經常因腐蝕而損壞。每年俄羅斯面臨50,000至60,000起管 線相關事故，導致1500萬噸石油在自動阻流機制得到激活之前泄漏。約 30%流入河流和湖泊，即每年400至500萬噸。1994年，僅在科米，一 次管線相關事故，就泄漏了10萬噸石油。1993年在塔崗(Tyagan)的秋 明地區，一次管線相關事故導致了42萬噸石油泄漏。俄羅斯擁有容納百 萬噸污泥的瀉湖。西西伯利亞擁有超過300萬噸污水。韃靼斯坦擁有超 過250萬噸污水。巴什科爾托斯坦擁有700個瀉湖，具有200萬噸污泥。 由于土地便宜，在瀉湖中污泥的存儲根據位置每噸花費20至40美元。 它們?nèi)紵舜蟛糠治勰�，造成廣泛的空氣污染。俄羅斯擁有總產能為 30,000萬噸的27個煉油廠。在薩拉托夫煉油廠，瀉湖覆蓋超過150公頃。 其地下水中的油含量為每升7.2克。僅美國公司目前在俄羅斯提供污泥處 理服務，價值每年超過9,000萬美元。俄羅斯支付28至360美元以處理 一噸污泥，而這取決于該地區離城市多遠和使用的技術和設備的種類。
俄羅斯用外國零部件定制的常規污泥處理系統的成本在500萬美元 以上。這些大多數是基于沉降槽、離心機和潷析器的破乳裝置。在駁船 和泵中使用從其中脫脂的油。他們還利用生物修復和焚燒爐。合并使用 破乳與生物修復，他們每噸支付160至200美元。對于像超聲處理的創 新技術，他們每噸支付300美元。
由于污泥很難處理掉，直到最近，煉油廠都將污泥傾倒在槽、水池 和瀉湖中。大多數在發展中和欠發達國家的煉油廠即使到今日仍然如此。 通常，這種瀉湖占地面積為4公頃，并且含有12至16萬噸污泥。其中 多個瀉湖自1896年就含有污泥。在這種老瀉湖中的污泥被稱為“風化泥”， 隨著時間的增加，它們往往會均質化。
在發達國家如美國，禁止在水池或?yàn)a湖中再存儲污泥，除非它們襯 有非滲透性材料。即使這樣也是被強烈反對的。那是因?yàn)閷?duì)周?chē)耐寥?和地下水有不利影響。揮發物的蒸發也會產生過于強烈的氣味和空氣污 染。
1980年，美國國會頒布了《綜合環境反應、賠償與責任法案》。這 產生了一種化工及石油營業稅，由此籌集的資金進入稱為超級基金的大 型信托。那筆資金用于支付所有危險廢物處理和漏油點的清理，像石油 污泥瀉湖。1995年行業稅過期。但是超級基金計劃繼續進行。現在，資 金是從一般稅收收入撥款資助它。美國環保局負責該基金與各個州的合 作。
最近，污泥池和瀉湖的清理已經成為一種利潤豐厚的商業業務。煉 油廠熱衷于從污泥中回收油。即便這是不可能的，他們也熱衷于提取它 的能量。當即便那樣也不可能時，他們?cè)噲D以最低成本將其轉化為無害 物質。在本領域可以看到使用多種技術清理污泥的各種嘗試。
現有技術中可以見到破乳劑/化合物的使用，以用于破碎污泥。例如， Norman Kevin，Elk Point的中國專利文獻CN101786776，公開了一種深 度處理工藝，其中將含油污泥引入調節池，然后通入熱水，隨后攪拌， 提高含油污泥的流動性。進一步在旋流脫鹽設備中處理污泥并送入到調 質罐中，在那里加入預定量的破乳劑，然后在合適的溫度下破乳。此外， Baxa J的名稱為“Oil dehydration and desalting-by adding distillation slops and de-emulsifying vacuum distillation”的捷克斯洛伐克專利文件 CS8702260-A也公開了破乳劑的使用。
史密斯和勒芙萊斯公司(M/s.Smith&Loveless Inc.)用化學品和曝 氣處理煉油污泥。來自荷蘭的萊恩技術石化公司(M/s.Lenntech Petrochemical Company)使用化學品、溶劑萃取、膜、過濾、浮選、絮 凝、反滲透等回收油。烏克蘭美國合資企業油回收公司(M/s.Reverse Oil) 自1996年以來使用大量化學品清除“Ukrtatnafta”污泥池，僅僅是為了盡 量減少對環境的不利影響。然而，使用化學品或破乳劑破碎污泥并不總 是100%對分離起作用。此外，破乳劑的使用不宜在煉油廠內繼續使用， 除非回收的油主要不含水。
另外，現有技術中也可見到用溶劑加熱污泥的技術，優選使用共沸 溶劑混合物。例如，Bereznikov Anatoli的德國專利文獻DE19936474提 供了含油污泥的分離，是通過用溶劑加熱并回收溶劑產生的，使用溶劑 (例如甲苯)形成了一種具有水性組分的多相共沸混合物。穩步混合混合 物得到漿料，然后將其加熱至其沸點。冷凝飽和蒸汽，除去水性組分和 固體殘余物，持續這樣以通過控制溫度上升完成水分離。此外，Richter Gedeon Vegyeszet的西班牙專利文獻ES2047129T3公開了采用共沸蒸餾 的脫水工藝，更具體地，它涉及一種使用連續共沸蒸餾使物質或混合物 (主要是冷凝反應的混合物)劇烈脫水的工藝(例如，直接酯化、直接 乙縮醛形成、直接縮酮形成)。此外，Dynamit Nobel Ag的美國專利文 獻US3669847A公開了一種用于從工業工藝廢水中分離蒸汽揮發性有機 溶劑的工藝。其中通過將工藝廢水與蒸汽充分混合，從工藝廢水中除去 蒸汽揮發性有機溶劑，以形成共沸蒸汽混合物，從所得的蒸汽和水混合 物中回收共沸蒸汽混合物，并冷凝所述共沸蒸汽混合物。
像M/s.CEVA國際公司和M/s.E&I技術公司等公司通過離心污 泥回收油。與M/S.石油廢物服務公司(Petro-Waste Services Inc.)(PWS) 的協作中，CEVA提供了2種尺寸的設備。一種每天處理200噸污泥， 而另外一種每天處理475噸污泥。其中一些是移動設備。通常，當不可 能分解污泥的時候，煉油廠就焚燒污泥。由于含水量高，經常用補充液 體燃料支持燃燒。M/s.W.N.Best公司制造了焚燒系統，用于每小時處 理0.38至26.5噸石油污泥。許多現代煉油廠將其污泥傾倒在焦化廠，在 那里回收部分燃料。因此，他們不產生污泥。通過不生成污泥預防污染 被認為是最有益的。他們創造了所謂的石油焦。然而，焦?fàn)t廠產生高硫 含量。
然而，生物修復是主要趨勢。這里污泥與土壤均勻混合，使得其總 烴含量限制在約3wt%。然后土壤中天然存在的細菌經過幾年的時間將烴 降解為二氧化碳和水。為了加速這一過程，人們?cè)黾恿丝諝�，濕氣和養 分的供給到土壤中。為了增加養分，提供氮和磷基肥料。一定密度和品 種的細菌也有幫助。有了所有這些，人們?cè)噲D在一年內實現土壤中烴的 顯著減少。這個過程也被稱為“土地農業”，由于人們把污泥摻入土地， 以期通過細菌作用的緩慢過程實現污泥最終處理。
生物堆積法是在這一領域中的進一步改進，在其中，均質污泥和土 壤混合物連同木屑一起置于天然粘土防滲基層上，以增強滲透性。將多 孔管連接至風機或真空泵，以曝氣堆積層。為了均勻加入水和養分，納 入滲濾液收集系統。
在全球范圍內，M/s.Biogenie公司，M/s.Envirosoil Services有限公 司和M/s.Willacy Oil Services有限公司都活躍在這一領域。Envirosoil的 LTTD工藝用工廠中的污泥處理土壤，一旦土壤中烴含量降至低于15 ppm的可接受水平，則將土壤轉移到土地上。Willacy在中東和土耳其非 �；钴S。
在印度，M/s.Tata Energy Research Institute(TERI)公司用了七年時間 發展“Oilzapper”。那是一種從5種細菌中培養的有效菌群，分離，并固 定在粉狀玉米芯上。它可以在一年之內有效降解基于油的烴。這種技術 訣竅已被轉移至海得拉巴的M/S.施拉姆生物科技有限公司和孟買的M/ S.巴拉特石油公司有限公司。Oilzapper在過去兩年內已經在印度成功降 解了超過10,000噸石油污泥。在全球范圍內，每噸污泥的生物修復成本 在73至641美元。
然而，即使是生物修復技術也具有一定的局限性。首先，生物修復 過程導致了全部有價值烴的損失，這是人們非常不期望的。第二，生物 修復過程費用高，并且了在垃圾處理過程上消耗大量時間。此外，由于 生物修復處理后得到的產品是無用的，修復后得到的產品不能變廢為寶。
另一個致命的污染物是廢油，其通常是含有固體和鹽的含油污水。 在將廢油運送至煉油廠之前，這種水在集團收集中心(GGC)進行處理。 廢油也產生于煉油廠，其中為了脫鹽，在原油中加入淡水，并使用與GCC 相同的設備除去廢油，從而增加了不必要的成本。此外，除了污染廢油 的產生，在這個過程中損失了大量的烴。
這種作為污染物的水通常返回進行存儲，其中除了增加運輸成本， 用于通過管線排出海水中的腐蝕性水之外，存儲的腐蝕性水可能泄露。 廢油對環境也有很大的影響，它會污染海水，從而影響海洋生物。此外， 雖然廢油是油和水的一種寶貴資源，但是其是一種經常被忽視的主要資 源。
例如，俄羅斯具有超過4,16,000公里的管線，其經常因腐蝕而受損， 造成50-60,000例管線有關的事故，從而導致數百萬噸石油在自動阻流機 制得到激活之前泄漏。大約30%的油進入河流和湖泊，從而產生了廢油。 1993年，在塔崗(Tyagan)的秋明地區，單根管線相關事故導致了42 萬噸石油的泄漏。1994年，僅在科米，單管線泄漏，就泄漏了10萬噸石 油。
廢油甚至來自于油污設備的清理，包括石油運輸船的清理。即使在 除了石油行業以外的行業，油用作冷卻劑或用于潤滑的行業也產生了廢 油。
常規離心技術用于廢油的處理。例如，Meiken Bernard的題為 “Recovery of water,gasoline,heavy oils,and solids from slop oils or oil emulsions”的德國專利文獻DE4205885，公開了用于廢油/乳狀液離心的 兩相潷析器的使用，其中在由加熱器、塔和泵形成的加熱電路中加熱廢 油至105℃至135℃。然后從塔的頂部抽出氣體和蒸汽，并且從該塔的底 部，取出加熱的廢油液，冷卻，并在兩相潷析器中分離為離心的清潔油 相和固相。此外，俄羅斯的專利文獻RU2217476教導了含油礦泥提煉和 從其中提取烴用于煉制液體和膏狀油性礦泥的工藝，特別是海底沉淀物， 抗油-水乳劑，含有少量機械雜質的中間層。該方法包括用石油稀釋油性 礦泥，加熱，并在三相沉降式離心機中分離石油，水和機械雜質的濃縮 物。在蒸餾塔中將殘留的水與輕油餾分與石油分離。另外，中國納特石 油公司的中國專利文獻CN100582031，公開了一種處理和使用油場含油 污泥漿的工藝。該發明涉及油泥的處理和使用方法，其中經由次級提升 泵的臥式離心機用于脫水。脫水后的水在離心機操作后進入接下來的污 水處理系統的液體管線。
然而，離心機技術并非沒有限制。通常有兩種類型的離心機串聯使 用，即潷析器和碟片式離心機。碟片式離心機具有較高G的優勢，但當 廢油中含有較多量的固體時，它是低效的。潷析器增強密度差，但卻在 處理重質原油/超重質原油污染的水情況下失效，這些污染的水的油密度 等于水密度。離心機增強了浮力，但縮短了停留時間，因?yàn)橹挥挟?dāng)粒徑 更大且阻力較小時，離心機才是有效的。此外，油顆粒的表面電荷會防 止油顆粒聚集和聚結在一起。此外，該離心機可以處理超細顆粒，除非 分布密度很大。然而，當分布密度落在一個特定水平以下時，平均自由 路徑增加了很多，使得液滴聚結難以在允許的停留時間內發生。主要的 事實是，只有當存在聚集的時候，該離心機才可分離。因此，當廢油含 有細油滴時或其中含有固體和結合水的高度粘稠油滴時，離心機技術實 質上難以按預期那樣工作。
可選擇地，現有技術中也可看到對于污泥處理使用了過濾技術。例如， Amsted實業公司的加拿大專利文獻CA1202223，公開了一種包含重力分 離器的深床型過濾器。攪動該床，并去除包裹在濾床中的油。其中，在 水中的油是異常黏性的，或具有蠟狀，柏油狀或粘稠度的，例如，在過 濾之前通過加入少量的溶劑化物液體到油-水混合物中增強了濾床的活 性。此外，Beavon D K的GB1340931教導了一種用于也含有油性顆粒固 體的油-水混合物的處理方法，通過將其通過顆粒過濾介質對其處理，以 除去顆粒固體，其中所得濾液是水或水和油的混合物。接下來是在與油- 水混合物相同的方向上通過傳遞脫油介質穿過該床，周期性地從粒狀過 濾介質使油成為溶劑化物，而不影響過濾介質的完整性，接著回洗過濾 器以除去現存的無油固體。然后可以通過重力沉降來分離得到的油-水濾 液。
然而，當存在大量亞微米大小的超細液滴時，過濾技術基本上不能 產生不含油的水，而且沒有任何機會完全分離出可售數量油。此外，考 慮到過濾介質的孔徑大小，過濾技術非常耗時。此外，過濾介質的再生 是一個高度乏味和耗時的任務。
任選地，凝結劑或絮凝劑也可以用于克服上述離心機和/或過濾器的 缺點。然而，這些凝結劑/絮凝劑破壞或污染油的品質。此外，凝結劑/ 絮凝劑的加入是緩慢的過程且耗時。如果通過水保持油滴，除非使用乳 化劑，否則過濾器和離心機都不工作。例如，通過過濾或離心不能從牛 奶中除去全部脂肪，因?yàn)橹居傻鞍踪|(zhì)保持，在這種情況下蛋白質是乳 化劑。
現有技術中可看到使用氣浮技術來除去乳化油顆粒。例如，Christine Angelldou等人題為“The removal of emulsified oil particles from water by floatation”的研究論文，Ind.Eng.Chem.Process Des.Dev.，1977年，16 (4)，第436-441頁，討論了通過空氣浮選技術使用氣泡來回收油顆粒， 其中已經研究了懸浮在低濃度的水中的乳化油顆粒的浮選。使用了兩種 油，其中油濃度高達200毫克/升。為了實現分離，在浮選池中使用各種 陽離子表面活性劑，其與外部全循環分批操作。結果發現，隨著添加表 面活性劑達到限制值，水中浮選率升高了。海鹽的存在降低了浮選率。 然而，空氣浮選技術并非沒有限制。首先，空氣浮選僅在油濃度高達 200ppm是可行的，它無法超越所述ppm級。其次，這些技術利用表面 活性劑，其高度污染油和結合水的品質。此外，在空氣浮選技術中清除 固體和結合水是不可能的。
因此，考慮到通常作為未經處理垃圾發現巨大體積的污泥，需要用 于石油污泥處理的工藝流程，其有利于從污泥中回收可用油和可用水。 此外，除了破乳劑的使用(其可在少數情況下使用)，目前需要一種從 石油污泥中除去結合水的工藝流程。此外，考慮到通常作為通過乳化劑 分散到水中或結合到水中的巨大體積的廢油，需要用于廢油處理的這樣 的工藝流程，其有利于從廢油中回收可用水。此外，需要這樣一種工藝 流程，除了從其回收可用油之外，還通過具有成本效益的方式將廢油轉 化為可用水。
發明目的
本發明的目的是從包含有烴、結合水、非結合水、固體和溶解鹽的 石油/原油污泥和乳狀液中除去結合水和非結合水，變成不同純度的可售 流體。
本發明的另一個目的是提供一種用于污泥處理的方法，該方法成本 低廉并有利于盡可能完全地回收純油和水，而不破壞其原始組分/特性。
本發明的再一目的是提供一種廢油處理的方法，通過有效且經濟上 可行的工藝從廢油中回收可用水。
本發明的另一個目的是，除了減少?gòu)U油污染的問題，還通過有效且 經濟上可行的方法從廢油中回收可用烴。
發明概述
在本發明的優選實施方式中，公開了一種用于污泥混合物處理的方 法，其中污泥混合物包括烴，其中具有結合水，非結合水，溶解和未溶 解固體。如果污泥混合物分成各種組分，用于污泥混合物處理的方法包 括：第一步，在第一離心機中離心污泥混合物。作為間歇式離心機的第 一離心機形成粘稠烴層，廢油層和自由流動烴層。在下一步中，粘稠烴 層在第一脫鹽設備中脫鹽，任選地，隨后是在熱基低揮發物汽提容器中 進行處理，從其中除去低沸點液態烴的蒸汽。在下一步中，低沸點液體 烴的蒸汽在第一冷凝器中冷凝，用于獲得低沸點的液態烴與水以備使用。 任選地，來自集團收集中心的粗烴在第二脫鹽設備中脫鹽，用于獲得脫 鹽粗產品，從而除去含烴層的結合水，其隨后與來自第一離心機的粘稠 烴層混合。在接下來的步驟中，自由流動烴層在第三脫鹽設備中脫鹽， 用于從中除去全部鹽。在下一步中，通過加入第一預定量的溶劑在勻漿 器中處理粘稠烴層，用于從中形成揮發性游離非粘稠均化流。在下一步 驟中，進行非粘稠均化流的BTX和灰分測試，然后在攪拌器兼均化器中 對其處理，從而根據BTX和灰分測試的結果在其中添加第二預定量的溶 劑。在下一步中，在第二離心機中離心非粘稠均化流，用于從其中分離 出結合水占主導的烴流，非結合水占主導或不含水的烴流和廢油。任選 地，在熱絕緣沉降槽中處理非粘稠均化流，用于從中除去無水溶劑以及 烴。在下一步中，在第一加熱容器中加熱非結合水占主導或不含水的烴 流，從而任選地添加預定量的游離水。第一加熱容器在第一預定溫度范 圍內運行，從而形成第一殘留相和第一蒸氣相。在下一步中，在第二加 熱容器中在第二溫度范圍加熱結合水占主導的烴流，從而任選添加第三 預定量的額外溶劑。第二加熱容器形成了第二殘留相和第二蒸汽相。在 下一步中，在熱離心機中于第二預定溫度范圍離心第一殘留相，用于獲 得無揮發物的脫鹽產品烴，其范圍在96wt%-100wt%以及具有至少低于 20NTU渾濁度的非結合水。在下一個步驟中，在第一加熱容器中處理第 二殘留相。在下一個步驟中，通過第二冷凝器冷凝第一蒸汽相和第二蒸 汽相以獲得至少100%的溶劑，結合水的范圍約99wt%-100wt%，游離水 的范圍約94%-99wt%。在所述過程中重復利用溶劑。
第一離心機降低了需要進一步處理的污泥混合物與結合水的總量， 節省了進一步處理的成本和時間。自由流動烴層約為41wt%，通常具有 3,864ppm的水和具有10,635kcal/kg熱值的0.88wt%的灰分。粘稠烴層具 有至少42.21wt%的水，通常具有熱值5,210kcal/kg的8.61wt%的灰分。 通過延長污泥停留時間，第一離心機增強了存在于污泥中的組分之間的 分離，從而逐漸改變批量離心機的每分鐘轉數，使得可以采集粘稠烴層 后面的廢油。
第一脫鹽設備，第二脫鹽設備和第三脫鹽設備保留來自不同工藝流 的烴的質量，從而提高其商業價值。第一脫鹽設備，第二脫鹽設備和第 三脫鹽設備防止在集團收集中心進行的相同工藝流程的不必要重復，這 些工藝用于從在原油脫鹽之后再次進入煉油廠的原油中除去結合和非結 合水。第一脫鹽設備，第二脫鹽設備和第三脫鹽設備防止水侵入到煉油 廠中的各種產品的烴流中，從而防止污泥在所述工藝流程下游及來自煉 油廠之后的工藝的容器中的積累。第一脫鹽設備，第二脫鹽設備和第三 脫鹽設備允許集團收集中心調度無鹽原油，而無需擔心含結合水原油的 任何處置或處理。第一脫鹽設備，第二脫鹽設備和第三脫鹽設備防止運 輸過程中管線和罐車的腐蝕�；诩訜岬钠崛萜鲝恼吵頍N層中分離低 揮發物，用于防止其在所述工藝的下游除去結合水和溶劑期間與溶劑共 蒸餾。從粘稠烴層中除去結合水也允許由此除去重金屬，灰分和鹽分， 其有效地提高了它的商業價值。BTX和灰分測試有助于確定在所述過程 中添加的溶劑量。
就粘度而言，溶劑降低粘度，以用于從非粘稠均化流的最上層中除 去結合水。溶劑有助于污泥的均質化，其反過來有助于采樣，并進一步 有助于準確確定水和灰分的含量。僅將溶劑添加在所述工藝的烴的粘稠 部分中，大大降低了溶劑的總體使用。溶劑選自由苯、甲苯、二甲苯和 類似的水共沸物構成的組中。溶劑有助于從最上層中除去結合水，且對 所述最上層的產品烴流產生盡可能少的熱損傷。溶劑流和第二離心機在 環境溫度下交替地從粘稠烴層中除去大量的結合水。溶劑降低了結合水 的沸點。為了除去全部結合水，溶劑的加入量范圍約為污泥中的水存在 量的1.8至100倍。溶劑與烴的剩余重量比的最小范圍在2.00至6.00， 用于在最低溫度下完全除去結合水。得到的結合水是高品質的可用水， 其需要最小處理，以用作飲用水。第一加熱容器的第一預定溫度在約90 ℃至105℃的范圍內。第二加熱容器是多效蒸發器，優選具有熱蒸汽再壓 縮功能，以避免產品烴流熱裂解。第二加熱容器包括消泡器和適于避免 冷凝器中烴夾雜的夾帶物分離器。
第一加熱容器包括消泡器和適于避免冷凝器中烴夾帶的夾帶物分離 器。第二加熱容器保持受控的速率，以最佳比率加熱溶劑殘留物與水， 用于從烴中完全除去結合水。第一和第二加熱容器設置有余熱，用于節 省在所述工藝中的能源成本。
熱離心機是一種熱沉降槽，以確保充分減少烴的粘度，從而允許存 在于其中的游離水在一段時間內沉降。熱離心機具有在約80℃至94℃范 圍內的溫度。熱沉降槽可以在高壓下操作，使得可以提高操作溫度以進 一步減少烴的粘度，其有利于快速除去游離水，而不會導致水的沸騰。
在本發明的可替換的實施方式中，公開了一種用于預處理廢油的方 法，其中廢油含有水、固體、鹽和大于10,000PPM的烴含量，具有或不 具有結合水。用于預處理廢油的方法包括：起始步驟，在第一沉降槽中 供給廢油用于相分離，從而形成基本上不含有非結合水的具有或不具有 鹽的烴層、水占主導的烴層和烴含量小于10,000PPM的廢油層。在下一 個步驟中，在第二沉降槽中通過在其中添加預定量的明礬處理水主導層。 第二沉降槽形成了基本上不含有非結合水的烴層、凝膠狀的含油層和烴 含量小于10,000ppm的含明礬廢油。任選地，在第三離心機中通過添加 預定量的溶劑離心凝膠狀的含油層。第三離心機形成了溶劑層，其包含 明礬以及涂覆有烴的固體。在所述工藝中，將含有明礬的溶劑層添加至 第一加熱容器中。第三離心機有助于從廢油中快速分離溶劑以及烴層和 凝膠狀的含油層。
在本發明的另一替代實施方式中，公開了一種廢油處理的方法，其 中廢油含有水、固體、鹽和小于10,000PPM的有限烴含量，具有或不具 有結合水。該方法包括：初始步驟，通過連接薄的頂層中存在的大部分 油，將廢油通過第四離心機離心以獲得低渾濁度的廢油。在下一步驟中， 通過在高速剪切混合器中添加溶劑處理上述廢油，以形成混合物，然后 在第五離心機中對其離心，用于由此獲得水占主導的烴層和溶劑占主導 烴層。在下一步驟中，對結合水進行溶劑占主導的烴層的BTX和灰分測 試，接著在第三加熱容器和第四加熱容器中對其進行加熱處理。第三容 器具有加入其中的預定量溶劑。第四容器具有添加入其中的預定量游離 水。第三加熱容器和第四加熱容器從液相中分離氣相。氣相中具有全部 的剩余溶劑和游離水。液相具有烴，其中具有有限的固體、有限的鹽和 明礬。在下一步驟中，將液相通過在預定溫度下運行的第六離心機離心， 用于從水層中分離產品烴層。其中，水層具有有限的鹽、有限的固體和 明礬。在下一步驟中，通過第一反滲透裝置處理水層，用于獲得可使用 的水和廢物流。在下一步驟中，通過第三冷凝器冷凝氣相，用于獲得可 使用的水和溶劑，溶劑可以在高速剪切混合器中重復使用。在下一步驟 中，在第五加熱容器中加熱水占主導的烴層，用于從中分離溶劑蒸汽， 然后在第三冷凝器中將其冷凝，以得到重復利用的溶劑和可使用的水。 第五加熱容器產生液相，液相包括剩余的水、有限烴、鹽和固體，具有 基本上低的渾濁度。在下一步驟中，在沉降槽中處理液相，接著向其中 加入預定量的明礬。沉降槽形成水占主導的明礬層和凝膠狀的含油層。
在下一步驟中，在過濾裝置中過濾水占主導的明礬層。過濾裝置將 水占主導的明礬層分離成濾液流和殘留物流。濾液流中包括水、明礬和 鹽。殘留物流包括濕固體，具有微量的烴、鹽和明礬。在第二反滲透裝 置中處理濾液流，用于從中回收可用水。根據本發明，過濾裝置使廢油 的渾濁度數值降低至低于1NTU。過濾的有效性取決于過濾介質的孔尺 寸和存在于廢油中的烴的性質。
在下一步驟中，殘留物流與凝膠狀的含油層混合，然后在第一熱干 燥器中將其干燥，用于獲得含有烴、明礬、固體和鹽的粘稠液體。在下 一步驟中，通過添加預定的溶劑，在攪拌器及脫油裝置中攪拌粘稠液體， 然后通過第七離心機對其處理，從而在其中添加水。第七離心機提供了 水層、濾餅層和溶劑層，其中水層具有明礬、鹽和有限的溶劑。濾餅層 優選是脫油固體的濾餅，具有溶劑、有限的鹽和有限的明礬。在第六加 熱容器中處理水，用于獲得溶劑和水的蒸汽，然后通過第四冷凝器對其 處理，用于獲得可重復利用的溶劑和可使用或在所述工藝中進一步處理 的水。在下一步驟中，在第四加熱容器中處理溶劑層，用于回收溶劑。 在下一步驟中，在第二熱干燥器中處理濾餅層，用于通過冷凝器回收溶 劑。第二熱干燥器中生產出具有微量明礬和鹽的干燥脫鹽固體。
第三加熱容器是多效蒸發器，優選具有熱蒸汽再壓縮功能以避免產 品烴熱裂解。第三加熱容器具有在約70℃至150℃范圍內的溫度。第四 加熱容器具有在約90℃至105℃范圍內的溫度。第五加熱容器具有在約 90℃至105℃范圍內的溫度。第六離心機是熱離心機，其具有在約80℃ 至94℃的溫度。第六離心機是熱沉降槽，其具有約80℃至94℃的溫度。 可以在高壓下操作熱沉降槽，使得操作溫度提高至可以進一步降低烴的 粘度，這有利于快速除去游離水，而不會導致水的沸騰。第六加熱容器 是蒸發器。第六加熱容器具有約90℃至105℃的溫度。
BTX和灰分研究有助于確定在所述工藝中溶劑的添加量。溶劑選自 由苯、甲苯、二甲苯和其它水的共沸物構成的組中。第一熱干燥器具有 約為108℃的溫度。第二熱干燥器具有約為200℃的溫度。第一反滲透裝 置除去明礬、鹽和固體，以產生可用品質的水。在第二沉降槽中添加的 明礬中和表面電荷，其有利于通過絮凝快速分離烴和凝膠狀的含油層的 形成。當廢油具有低于90NTU的渾濁度時，第三沉降槽中明礬的添加 使最小的烴液滴放電并絮凝它們，從而降低渾濁度為90wt%至99wt%的 范圍。添加明礬本身是緩慢的過程，但可以通過施加熱量對其加速，因 此，明礬處理的有效性取決于溫度和時間。
第四離心機是多程離心機，其將廢油的渾濁度數值降低到極限值， 超過該極限值后，離心機不能產生任何進一步數值的添加，因?yàn)槟菚r(shí)分 散的油滴尺寸變化變窄，而分散的油滴的分布密度也隨著平均游離路徑 的增加下降，殘留液滴是帶電的，密度差很小。當廢油的起始渾濁度數 值非常高的時候，放大了離心的上述空白值。當離心機達到其極限值時， 通過高剪切混合器添加溶劑。通過帶來液滴尺寸的較大改變以及通過增 加液滴的分布密度和增加油與水的密度差，添加溶劑提高了離心機的運 行范圍。離心機再次達到極限值，在該點處，殘留溶劑與游離水在約90 ℃至99℃的溫度范圍內煮沸出來。
在本發明的另一替代實施方式中，公開了一種用于污泥混合物處理 方法，該方法包括離心機的方法。僅使用離心機的處理方法包括在離心 機中離心含烴、結合水，鹽和溶劑的污泥的步驟，以通過提高烴在離心 機的停留時間打破烴之間的結合，從而形成三種不同的層，即具有結合 水，鹽及固體的粘稠烴層，具有有限的鹽和固體的自由流動烴層和具有 有限的鹽和固體的游離水。通過緩慢增加其每分鐘的轉速，緩慢減少離 心機縱軸與水平面間的角度，通過逐漸減小但不使其成為0°，離心機使 得粘稠烴層重新定位，從離心機的后側變?yōu)橹虚g側。污泥混合物具有需 要進一步處理的結合水，這節省了進一步處理的成本和時間。離心機供 給了大量可銷售的產品烴，即自由流動烴。
在本發明的另一實施方式中，公開了一種具有離心和溶劑組合效果 的處理污泥混合物的方法，其中污泥混合物包含結合水，鹽和固體。該 處理方法包括初始步驟，將預定量的溶劑添加到污泥混合物，然后對其 混合，以降低污泥混合物的粘性。在下一步驟中，在離心機中離心污泥 混合物，以獲得烴和溶劑的大面積層、含烴和結合水的層以及游離水層。 離心機具有延長的停留時間，用于在其中得到更少的污泥與結合水。在 大氣壓強下，于90℃至99℃的溫度范圍，通過游離水的沸騰處理溶劑和 烴的大面積層，用于回收溶劑。污泥混合物具有需要進一步處理的結合 水，從而節省了進一步處理的成本和時間。離心機供給了大量可銷售的 產品烴，即自由流動烴。
