申請日2013.12.11

　　公開(公告)日2014.07.16

　　IPC分類號F28D9/00; F28G3/04; F28F27/00

　　摘要

　　本實用新型涉及一種工業污水熱能回收裝置，主要由圓柱板、換熱器機架、電機機架、驅動電機、壁刷、擋水板、換熱板固定座、活動接頭、導通閥、外通閥、底盤、溫度傳感器、調節閥組成，兩圓柱板之間有空隙，污水和清水交替填充在空隙內，各相鄰的兩個盛裝清水的圓柱板臨近部分之間通過管道連接，各相鄰的兩個盛裝污水的圓柱板臨近部分之間通過導通閥連接。

　　權利要求書

　　1.一種工業污水熱能回收裝置，主要由圓柱板、換熱器機架、電機機架、驅動電機、壁刷、擋水板、換熱板固定座、活動接頭、導通閥、外通閥、底盤、溫度傳感器、調節閥組成，其特征在于：

　　所述電機機架與換熱器機架連接，驅動電機安裝在電機機架上，圓柱板與換熱器機架連接，壁刷與驅動電機連接，活動接頭、導通閥、外通閥均安裝在底盤上，活動接頭處有溫度傳感器，外通閥處有溫度傳感器。

　　說明書

　　工業污水熱能回收裝置

　　技術領域

　　本實用新型涉及的是一種熱能回收裝置，特別設計一種工業污水熱能回收裝置。

　　背景技術

　　傳統的污水熱換器多采用殼管式結構，體積較大，熱換效率不高，而且傳統的螺旋板換熱器雖然結構緊湊，換熱效率高，確存在污垢清理困難的問題。而且傳統的污水熱換器不具備自動測溫功能。

　　實用新型內容

　　為解決上述問題，本實用新型的目的在于提供一種低成本、高性能的工業污水熱能回收裝置。

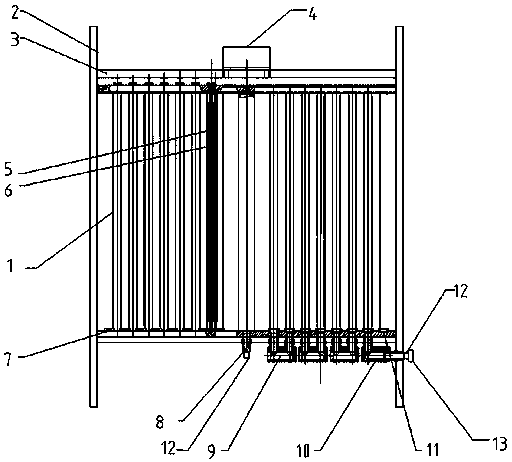

　　為了達到上述目的，本實用新型一種工業污水熱能回收裝置，主要由圓柱板、換熱器機架、電機機架、驅動電機、壁刷、擋水板、換熱板固定座、活動接頭、導通閥、外通閥、底盤、溫度傳感器、調節閥組成，其特征在于：所述電機機架與換熱器機架連接，驅動電機安裝在電機機架上，圓柱板與換熱器機架連接，壁刷與驅動電機連接，活動接頭、導通閥、外通閥均安裝在底盤上，活動接頭處有溫度傳感器，外通閥處有溫度傳感器。

　　兩圓柱板之間有空隙，污水和清水交替填充在空隙內，各相鄰的兩個盛裝清水的圓柱板臨近部分之間通過管道連接，各相鄰的兩個盛裝污水的圓柱板臨近部分之間通過導通閥連接。污水從外通閥進入，從活動接頭處流出。溫度傳感器對流進時的污水溫度和流出時的污水溫度進行時時檢測反饋，調節閥對污水的流速進行調節。驅動電機帶動壁刷轉動，對圓柱板進行清洗。

　　本實用新型的優點在于：可對污水中的熱能進行有效回收，并且可以及時清理污垢。由于溫度傳感器可對進出口處污水的溫度進行時時測量反饋，因此可以時時了解熱能的回收情況，并通過調節閥對污水的流速進行調節，使熱能回收率達到最大值。
