申請日2013.12.10

　　公開(公告)日2014.03.12

　　IPC分類號B01J38/48; B01D21/24

　　摘要

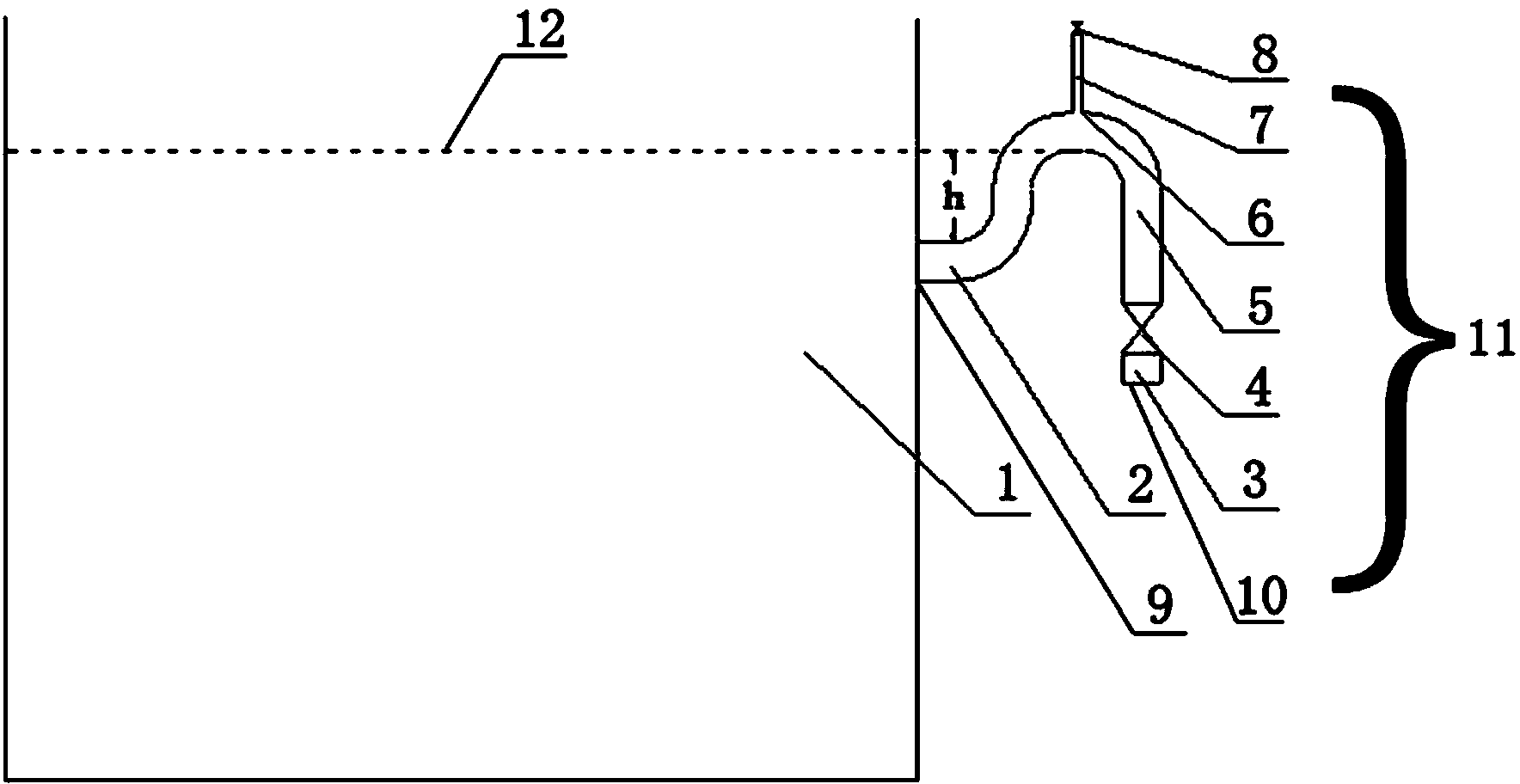

　　本發明涉及一種SCR催化劑再生廢水溢流控污排水處理裝置以及處理系統，該SCR催化劑再生廢水溢流控污排水處理裝置包括盛液容器(1)，該盛液容器的側壁上安裝有溢流控污管(11)，該溢流控污管與盛液容器連通，該溢流控污管依次包括連接在所述盛液容器的側壁上的進液管部、控污管部以及出液管部，其中控污管部高于進液管部且不低于出液管部。本發明結構簡單，制造成本低廉，易于加工制造，安裝方便，能確保在排液過程中，浮于液面上的漂浮物不會隨液體排出。本發明不僅能用于初沉池的漂珠與液體的分離，也可用于油水分離裝置以及其他液體與漂浮物分離的排水裝置。

　　權利要求書

　　1.一種SCR催化劑再生廢水溢流控污排水處理裝置，包括盛液容器(1)， 其特征在于，該盛液容器(1)的側壁上安裝有溢流控污管(11)，該溢流控 污管(11)與所述盛液容器(1)連通，所述溢流控污管(11)依次包括連 接在所述盛液容器(1)的側壁上的進液管部、控污管部以及出液管部，其 中所述控污管部高于所述進液管部，且所述控污管部不低于所述出液管部。

　　2.根據權利要求1所述的SCR催化劑再生廢水溢流控污排水處理裝置， 其特征在于，

　　所述進液管部、控污管部以及出液管部形成為一體;或者

　　所述進液管部、控污管部以及出液管部分別為進液管(2)、控污管(5) 和出液管(3)，該進液管(2)、控污管(5)和出液管(3)依次連接。

　　3.根據權利要求1所述的SCR催化劑再生廢水溢流控污排水處理裝置， 其特征在于，所述進液管部設有至少一個進液端(9)，所述出液管部上設有 至少一個出液端(10)，各個所述進液端(9)分別通過連接法蘭連接于所述 盛液容器(1)的側壁上，且各個所述出液端(10)設有連接法蘭。

　　4.根據權利要求1所述的SCR催化劑再生廢水溢流控污排水處理裝置， 其特征在于，所述控污管部呈倒U形、倒V形或倒方槽形。

　　5.根據權利要求1所述的SCR催化劑再生廢水溢流控污排水處理裝置， 其特征在于，所述控污管部的頂部形成有排氣口(6)。

　　6.根據權利要求5所述的SCR催化劑再生廢水溢流控污排水處理裝置， 其特征在于，所述排氣口(6)處安裝有向上延伸的排氣管(7)，該排氣管 (7)上設有排氣閥(8)。

　　7.根據權利要求1所述的SCR催化劑再生廢水溢流控污排水處理裝置， 其特征在于，所述出液管部上安裝有流量調節閥(4)。

　　8.根據權利要求1所述的SCR催化劑再生廢水溢流控污排水處理裝置， 其特征在于，所述進液管部的中心軸線與所述出液管部的中心軸線重合、平 行或者與彼此成0°～90°的夾角。

　　9.一種SCR催化劑再生廢水處理系統，其特征在于，該SCR催化劑 再生廢水處理系統包括根據權利要求1至8中任一項所述的SCR催化劑再 生廢水溢流控污排水處理裝置，其中所述出液管部連接于后續處理用盛液容 器。

　　10.根據權利要求9所述的SCR催化劑再生廢水處理系統，其特征在 于，所述盛液容器(1)為初沉池，所述后續處理用盛液容器為后續處理池。

　　說明書

　　SCR催化劑再生廢水溢流控污排水處理裝置以及處理系統

　　技術領域

　　本發明涉及一種SCR催化劑再生廢水溢流控污排水處理系統的組成裝 置，更具體地，涉及一種SCR催化劑再生廢水溢流控污排水處理裝置。此 外，本發明還涉及一種包括所述SCR催化劑再生廢水溢流控污排水處理裝 置的處理系統。

　　背景技術

　　火電廠煙氣脫銷采用SCR(選擇性催化還原法)脫硝工藝十分廣泛，SCR 工藝中催化劑價格昂貴，約占脫硝工程總成本的50%份額，而且隨著機組脫 硝系統的運行，其活性會下降并最終失活，需要更換，屬于消費品，對催化 劑進行清洗再生可以延長催化劑使用壽命，是降低煙氣脫硝運行成本的有效 方法之一，同時失活催化劑含有重金屬，屬于危廢，因此再生還可以減少催 化劑固體廢棄物對環境造成的污染壓力和危廢處理成本。

　　對失活催化劑進行清洗再生技術我國還只是剛剛起步，對再生過程中的 廢水進行處理時SCR催化劑再生必須解決的課題。失活催化劑通常存在大 量積灰，對催化劑進行清洗再生時會產生大量廢水，廢水中含有大量粉煤灰， 因此對污水進行處理前先經過初沉池進行初步沉淀，去除絕大部分粉煤灰等 積灰，再記性后續工藝的處理。粉煤炭中含有部分漂珠，漂珠是一種能浮于 水面的粉煤灰空心球，重量很輕，通常是漂浮于水面之上，靠沉淀無法去除。

　　在對清洗廢水進行處理過程中需要將初沉池內澄清后的水從初沉池流 向另一個處理器內，而連接初沉池與后續處理池之間管路為直管連接，當初 沉池中液面始終高于排水管的進水口時，浮于水體表面的漂浮物不會從排水 管進入到下一個處理工藝的處理池內;但當初沉池進水水量不穩定時，初沉 池的液面有可能會降至與排水管的進水口齊平，此時，漂浮于水體表面的漂 珠就會通過排水管隨水體排出至下一個處理池內。如果浮于水面上的漂珠進 入下一步的處理池內，就會影響廢水的處理效果，使最終處理后的廢水表面 仍會有漂珠，并最終影響整個再生廢水處理水質質量，使之無法進行達標排 放。

　　本發明是基于針對SCR催化劑再生廢水處理工藝中，存在的無法通過 沉淀處理的漂浮物而設計的一種解決方案，但該裝置對于其他一些有需要將 液體上部的油或漂浮物進行分離需要的也非常實用便捷。

　　發明內容

　　本發明的目的是提供一種結構簡單，能使確保在SCR催化劑再生廢水 排水過程中或其他一些需要將液體上部的漂浮物或油進行分離時，不會使得 漂浮物或油隨液體流出的一種SCR催化劑再生廢水溢流控污排水處理裝置。

　　為達到上述目的，本發明提供一種SCR催化劑再生廢水溢流控污排水 處理裝置，包括盛液容器，該盛液容器的側壁上安裝有溢流控污管，該溢流 控污管與盛液容器連通，溢流控污管依次包括連接在盛液容器的側壁上的進 液管部、控污管部以及出液管部，其中控污管部高于進液管部且不低于出液 管部。

　　可選擇地，所述進液管部、控污管部以及出液管部形成為一體;或者進 液管部、控污管部以及出液管部分別為進液管、控污管和出液管，該進液管、 控污管和出液管依次連接。

　　優選地，所述進液管部設有至少一個進液端，所述出液管部上設有至少 一個出液端，各個進液端分別通過連接法蘭連接于所述盛液容器的側壁上， 且各個所述出液端設有連接法蘭。

　　典型地，所述控污管部呈倒U形、倒V形或倒方槽形。

　　優選地，所述控污管部的頂部形成有排氣口。

　　進一步優選地，所述排氣口處安裝有向上延伸的排氣管，該排氣管上設 有排氣閥。

　　優選地，所述出液管部上安裝有流量調節閥。

　　可選擇地，所述進液管部的中心軸線與所述出液管部的中心軸線重合、 平行或者與彼此成0°～90°的夾角。

　　在上述SCR催化劑再生廢水溢流控污排水處理裝置的技術方案的基礎 上，本發明還提供一種SCR催化劑再生廢水處理系統，該SCR催化劑再生 廢水處理系統包括上述的SCR催化劑再生廢水溢流控污排水處理裝置，其 中所述出液管部連接于后續處理用盛液容器。

　　典型地，所述SCR催化劑再生廢水處理系統的盛液容器為初沉池，所 述后續處理用盛液容器為后續處理池。

　　本發明的SCR催化劑再生廢水溢流控污排水處理裝置以及處理系統將 浮于液面上的漂浮物保留在盛液容器內，而保證浮于液面上的漂浮物不會隨 液體流出，保證排出的液體中不會含有漂浮物。本發明結構簡單，制造成本 低廉，易于加工制造，安裝方便，實際應用效果好。本發明的SCR催化劑 再生廢水溢流控污排水處理裝置以及處理系統不僅能用于SCR催化劑再生 廢水處理初沉池的漂珠與水體的分離，而且也可用于其他油水分離裝置或其 他液體與漂浮物分離的其他排液裝置。
